Специальные автомобили и автопоезда

Наряду с седельным устройством шкворневого типа за рубежом применяются автоматические бесшкворневые седельно-спепные устройства, например, Autosafe фирмы "Hands" (рис.4). В данном случае на автомобиле-тягаче установлены направляющие 5, изогнутая планка 15, расположенная посередине между направляющими, запорные крюки 8 (их два) и фиксаторы 6 запорных крюков, а на полуприцепе - поворотн

ый стол 4, направляющие ролики 3 и катки 1 опорного устройства. Процесс сцепки происходит следующим образом: тягач задним ходом подается под полуприцеп (рис.4. а): направляющие ролики 3, перекатываясь по направляющим 5 автомобиля-тягача, поднимают полуприцеп (рис.4, б) и в определенный момент катки 1 опорного устройства отрываются от земли. В процессе дальнейшего перемещения автомобиля-тягача задним ходом шарнир 13 опорного устройства выталкиваетсяиз фиксатора 16, прикрепленного к опорным стойкам 2 изогнутой планкой 15 (рис.4. в). При дальнейшем поднятии опорных стоек пружина 11 запорного механизма опорного устройства растягивается, верхние части запорных крюков 8 упираются в направляющие ролики и, вращаясь вокруг осей 7, поворачиваются против часовой стрелки, пока передняя часть запорного крюка, преодолев сопротивление пружины 10, не повернет вниз фиксатор 6. В это время направляющие ролики захватываются крюками 8, которые заперты фиксаторами 6, и автопоезд готов к движению. Прибыв к месту назначения, водитель посредством выведенной в кабину тяги 9 освобождает фиксаторы и подает автомобиль-тягач вперед. Направляющие ролики полуприцепа скатываются по направляющим автомобиля-тягача, пружина 11, сжимаясь, поворачивает рычаги 12 и 14. которые опускают стойки в вертикальное положение, при этом шарнир 13 попадает в фиксатор 16 (см. рис.4. б). По описанной выше схеме работает большинство автоматических бесшкворневых устройств.

Скорость сцепки и расцепки автомобилей-тягачей и полуприцепов в значительной мере зависит от конструкций опорных устройств полуприцепов.

На отечественных полуприцепах наибольшее распространение получили опорные устройства с механическим ручным приводом. При этом привод может быть общим для двух опор или отдельным для каждой опоры. В последнее время начинают применяться опорные устройства с электрическим и гидравлическим приводом.

Опорное устройство Минского автозавода имеет раздельный механический ручной привод на каждую опору. В транспортном положении опоры убираются (поворачиваются вокруг шарниров) и закрепляются на раме. Раздельный привод обеспечивает более удобную сцепку и расцепку на неровной площадке и несколько снижает усилие на рукоятке, необходимое для подъема и опускания стоек. Недостаток этого опорного устройства состоит в том, что для подъема и опускания опор водителю приходится переходить с одной стороны автопоезда на другую.

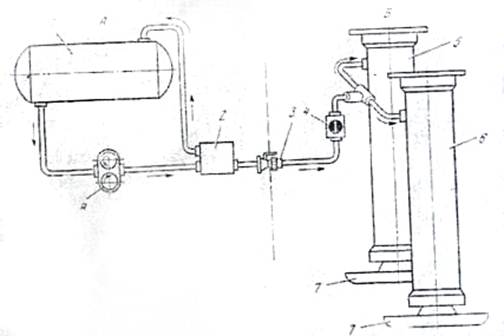

Рис.5. Схема опорных устройств полуприцепа с гидравлическим приводом: А - автомобиль-тягач; Б - полуприцеп:1-маслянный бак.2 - блок клапанов; 3 - соединительная головка; 4 - запорный вентиль; 5-6 - цилиндры опорных устройств; 7 - опорные плиты; 8 - насос.

Это приводит к увеличению времени, необходимого на сцепку и расцепку автопоезда.

На автопоездах большой грузоподъемности наиболее широкое распространение должны получить опорные устройства, не требующие применения ручного труда, например с гидравлическим приводом (рис.5). Это устройство состоит из двух гидравлических цилиндров, масло в которые нагнетается насосом, приводимым от двигателя автомобиля-тягача через коробку отбора мощности.

Перед отцепкой полуприцепа в цилиндры опорного устройства подается насосом масло и происходит выдвижение опор. Перекрытие крана управления фиксирует опоры в выдвинутом положении. После сцепки тягача и полуприцепа кран управления открывают и масло под действием пружин выдавливается в бак и опоры поднимаются.

Такое опорное, устройство может быть применено на полуприцепах, работающих в сцепке со стандартными автомобилями-тягачами, оборудованными шлангами, имеющими соединительные головки. При необходимости опорные стойки могут быть подняты или опущены вручную при помощи насоса, установленного на полуприцепе. Время опускания и подъема стоек с использованием насоса с приводом от двигателя составляет 1,0-1,5 мин. При этом полностью исключается ручной труд. К недостаткам гидравлического опорного устройства относятся потери масла при соединении и разъединении шлангов автомобиля-тягача и полуприцепа, а также ухудшение работы привода при низких температурах воздуха (загустевание масла).

3. Автомобили-самопогрузчики кранового типа

Для снижения стоимости перевозки грузов подвижным составом автомобильного транспорта необходимо обеспечить механизацию погрузочно-разгрузочных работ не только при перевозках массовых грузов, но и при транспортировании тарно-упаковочных грузов, в том числе из пунктов с небольшим или временным грузооборотом. В этих условиях наиболее целесообразно применять не стационарные погрузочные механизмы или автокраны и автопогрузчики, а механизмы, смонтированные на автомобилях. Такие автомобили-самопогрузчики при небольшом снижении своей грузоподъемности обеспечивают механизацию погрузки и выгрузки различных штучных или затаренных сыпучих грузов при незначительной затрате времени.

Важнейшим направлением в развитии комплексной механизации погрузочно-разгрузочных работ с тарно-штучными грузами на автомобильном транспорте является внедрение контейнерного способа доставки грузов. Прогрессивным направлением доставки контейнеров подвижным составом автомобильного транспорта является создание обменных контейнерных пунктов на крупных промышленных предприятиях, оптовых торговых базах и складах, базах материально-технического снабжения и других объектах с постоянными контейнеропотоками. На обменных контейнерных пунктах наиболее распространенным и эффективным средством механизации погрузочно-разгрузочных работ являются автопогрузчики (для среднетоннажных контейнеров) и специальные передвижные подъемные устройства, в том числе смонтированные на полуприцепах, предназначенных для перевозки контейнеров большой грузоподъемности.

Исследованиями НИИТАа установлено, что при отсутствии стационарных погрузочно-разгрузочных механизмов в пунктах погрузки и выгрузки целесообразно применять следующий подвижной состав автомобильного транспорта:

автомобили с консольным краном - грузоподъемностью 0,63 и 1.25 т при максимальном вылете стрелы;

автомобили с портальными кранами грузоподъемностью 1,25, 2,5 - 3,0 и 5.0т;

автомобили с грузоподъемными бортами (в том числе автомобили -фургоны);

полуприцепы-контейнеровозы с погрузочно-разгрузочными механизмами;

автомобили и полуприцепы со съемными кузовами-контейнерами.

По типу погрузочно-разгрузочного оборудования автомобили-самопогрузчики подразделяются на следующие основные группы: со стреловыми кранами, с качающимися порталами, грузоподъемными бортами, наклоняющейся платформой и навесными грузоподъемными устройствами.
