Специальные автомобили и автопоезда

Автопоезда, состоящие из прицепного автомобиля-тягача с крюком и прицепа-роспуска, имеют ту особенность, что при транспортировании перевозимый груз перемещается по коникам при поворотах и отклонениях автомобиля-тягача и прицепа в вертикальной плоскости. Это происходит потому, что центры перемещения соответственно груза и прицепа-роспуска находятся в различных точках (ось переднего коника, являю

щаяся точкой отклонения груза, находится впереди сцепного устройства, вокруг которого перемещается прицеп).

Чтобы исключить перемещение груза вперед и повреждение кабины водителя, на верхней грани коника автомобиля устанавливают "гребенку" или "нож" (при перевозке леса). Груз в этом случае перемешается только назад по гладкой грани балки (или по роликам) коника прицепа. Коники у таких автопоездов поворотные. В некоторых случаях с этой целью применяется "скользкий" сцепной прибор (крюк перемещается относительно рамы автомобиля). При этом оба коника соединяются с грузом жестко.

Одним из радикальных способов устранения перемещения длинномерных грузов на поворотах по опорным балкам коников является совпадение точки соединении прицепа-роспуска с автомобилем-тягачом и точки поворота коника автомобиля-тягача.

Автомобиль-тягач может соединяться с прицепом-роспуском и без обычного крюка и дышла. При этом тяговое усилие между автомобилем-тягачом и прицепом-роспуском передается при помощи длинномерного груза, закрепленного в кониках автомобиля-тягача и прицепа-роспуска.

При перевозке грузов большой длины иногда применяют управляемые прицепы-роспуски, оборудованные рулевым приводом. В этом случае на прицепе находится рулевой, который и управляет роспуском независимо от водителя. Управление прицепами-роспусками может быть и автоматическим (крестообразная сцепка и рулевой рычажный или гидравлический привод, действующий при отклонении дышла от оси прицепа). Управляемые прицепы-роспуски используют также в случаях, когда автопоезд состоит из седельного автомобиля-тягача, полуприцепа с коником и управляемого прицепа-роспуска. Такое использование автопоездов при вывозке леса позволяет значительно сократить простои автомобиля-тягача в пунктах погрузки и разгрузки,

Тягово-сцепные и опорные устройства седельных автомобилей-тягачей. Наиболее распространенное сцепное устройство седельных автомобилей - тягачей и полуприцепов состоит из седла, расположенного на раме автомобиля, и поворотного шкворня на полуприцепе.

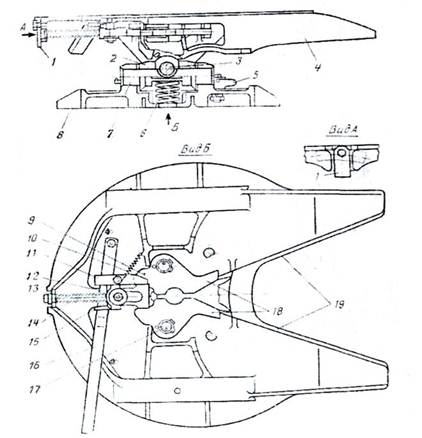

Для обеспечения взаимного перемещения автомобиля-тягача и полуприцепа современные опорно-сцепные устройства на автомобиле-тягаче имеют две оси качения (поперечную и продольную) и жестко закрепленный на полуприцепе шкворень. Такое полуавтоматическое опорно-сцепное устройство с двумя осями качания (рис.3) имеет следующее устройство. На раме автомобиля-тягача со смещением относительно задней оси (внутрь базы на 50-150 мм) установлена плита 8 с шарнирно закрепленным на ней опорным кругом 4, имеющим устье 19. Опорный круг, закрепленный на балансире 2 может качаться на оси 3 в продольной, а на оси 7 в поперечной плоскостях. Для амортизации качания круга в поперечной плоскости имеются две цилиндрические пружины 6 и ограничители 5. В центре опорного круга укреплены захваты 18 шкворня, шарнирно закрепленные на пальцах 17 и имеющие скосы в передней части. Скосы в задней части захватов совпадают со скосами: устья опорного круга. В передней части захваты имеют фасонные вырезы, в которые вдвигается замок 15. Замок имеет стержень 13 на который надеты пружина 14 и рычаг 16 замка. В замке имеется продольный вырез, в который входит направляющий палец 12. закрепленный в нижней части опорного круга. Когда полуприцеп соединен с автомобилем-тягачом, захваты 18 сведены и охватывают поворотный шкворень полуприцепа. При этом расцепка невозможна вследствие того, что замок 15 препятствует повороту захватов на пальцах 17.

Отцепка полуприцепа осуществляется путем отвода в сторону планки 1 предохранителя и перемещения замка 15 вперед при помощи рычага 16. При этом пружина 14 сжимается. Имеющаяся в замке защелка 11, оттягиваемая пружиной 10, упирается в выступ замка и удерживает его в переднем положении.

Рис.3. Полуавтоматическое опорно-сцепное устройство седельных автомобилей-тягачей

При расцепке, когда автомобиль-тягач подается вперед, шкворень полуприцепа раздвигает захваты. В этот момент штифт 9, имеющийся на левом захвате, нажимая на защелку, поворачивает ее и освобождает замок, который под действием пружины 14 передвигается до упора в захваты.

При сцепке автомобиль-тягач подается назад и шкворень полуприцепа, попадая в устье опорного круга, нажимает на внутренние скосы захватов, раздвигает их и устанавливает в рабочее, положение. В этот момент замок автоматически вдвигается пружиной в паз, образуемый передними концами захватов, и запирает сцепное устройство. После этого планку 1 предохранителя опускают, предупреждая возможность осевого перемещения замка и, следовательно, расцепку автопоезда в пути. Опорный круг может качаться на поперечной оси до 35°, а на продольной - до 20°. Опорно-сцепные устройства автомобилей-тягачей и полуприцепов во многих случаях для смягчения ударов при трогании с места и при движения имеют амортизаторы в виде продольных спиральных пружин или резиновых упоров.

Цилиндрический шкворень полуприцепа имеет в нижней части фланец, препятствующий выходу шкворня из замка опорного круга при несинхронных вертикальных перемещениях автомобиля-тягача и полуприцепа.

Полуприцепы, как правило, не имеют специальных устройств для корректирования их траектории при повороте автомобиля-тягача. В случаях, когда полуприцеп имеет две оси (тандем), одна из них выполняется поворачивающейся или смешенной относительно другой в целях уменьшения износа шин при движении их по paзным колеям. Полуприцеп в этом случае следует по колее автомобиля-тягача в "ограниченной степени".

Месторасположение и размеры седельно-сцепного устройства автомобилей-тягачей, не передающих через шкворень мощность для привода активных осей полуприцепа или paзличных механизмов, установленных на полуприцепе, должны соответствовать действующим стандартам.

Применение, на автопоездах стандартных седельно-сцепных устройств позволяет осуществлять сцепку и расцепку автомобилей-тягачей со всеми полуприцепами.

Для повышения поперечной устойчивости автопоездов и особенно при перевозке жидкостей в цистернах некоторые фирмы США изготовляют седельные устройства с пневматической блокировкой запорных механизмов, обеспечивающих выбор зазора между захватами и шкворнем полуприцепа.

Рис.4. Схема работы автоматического бесшкворневого седельно-сцепного устройства: а - подача автомобиля-тягача под полуприцеп; б - процесс сцепки: в - автомобиль-тягач сцеплен с полуприцепом.

Сцепное устройство ("компенсатор") фирмы "Holland Hitch" автоматически стабилизирует груженую цистерну, наклоняя ее при боковом крене тягача в противоположную сторону. Фирма "Fontain Truck Equpment выпускает седельные, устройства, в которых механическая блокировка совмещена с выбором зазора между шкворнем и захватами плиты. Седельное устройство имеет скользящее соединение с рамой автомобиля-тягача и поэтому может перемещаться вперед или назад и следовательно, рационально распределять массу полуприцепа между его осью (или осями) и седельным устройством.
