Мореходные качества судна

Мерой запаса плавучести является отношение над­водного объема корпуса к объемному водоизмещению судна.

Для сухогрузных судов запас плавучести составляет 25—50% водоизмещения, для наливных—10—25% и пассажирских —до 100%.

Необходимый для безопасного плавания судна запас плавуче­сти обеспечивается приданием судну в процессе проектирования достаточной высоты надводного борта, устройством во

донепрони­цаемых закрытий и делением судна на отсеки прочными водоне­проницаемыми переборками и палубами. При отсутствии перебо­рок и палуб любое повреждение подводной части судна при не­возможности заделать его приводит к полной потере запаса пла­вучести и гибели судна.

Запас плавучести зависит от высоты надводного борта — чем выше надводный борт, тем больше запас плавучести. Минималь­ная допустимая высота надводного борта определяется Правила­ми Регистра Украины в зависимости от типа судна. Для контроля за ее сохранением на обоих бортах судна наносят особую грузо­вую марку.

Марки углублений (рис. 2). Для быстрого определения осадки судна на носу и в кормовой части судна наносят арабские или римские цифры — марки углублений.

На судах заграничного плавания марки углублений наносят: на правом борту в дециметрах и обозначают арабскими цифрами, высота цифр и интервала между ними равны 1 дм; на левом бор­ту— в футах и обозначают римскими цифрами, высота цифр и ин­тервалы между ними равны 1/2 фута. На судах внутреннего плава­ния марки углублений наносят в дециметрах. Нижние кромки цифр соответствуют той осадке, которую они обозначают.

Марки углублений накернивают при постройке судна и нано­сят на темном фоне белой краской, а на светлом фоне— черной.

По известной осадке можно легко определить дедвейт и водоизмещение судна, используя специальную таблицу — грузовую шкалу.

Грузовая шкала позволяет решать и обратные задачи, например, как изменится осадка при при­еме известного количества груза и т. п. Такая шкала является одним из важнейших судовых документов.

Рис. 2. Марки углублений:

a — в дециметрах; б — в футах; в — другой вариант марок углублений в дециметрах

Рис. 3. Международная грузовая марка

Грузовая марка (рис. 3) показывает минимальный допустимый надводный борт с учетом района плавания судна и времени года.

Грузовые марки наносятся в соответствии с требованиями Международной конвенции по охране человеческой жизни на море и Правил Регистра Украины о грузовой марке. Суда загранплавания должны иметь Международное свидетельство о грузовой марке, а каботажные суда, плавающие во внутренних водах,— свидетельст­во Регистра Украины, учитывающее более легкие условия плавания между портами СНГ.

Марка наносится (накрашивается) следующим образом. На обоих бортах судна в средней части на уровне верхней (главной) палубы надводного борта наносят горизонтальную линию длиной 300 мм, которая называется палубной линией. От ее верхней кром­ки вниз откладывают высоту минимального летнего надводного борта и наносят горизонтальную линию длиной 450 мм. Из сере­дины этой линии; как из центра, описывают

окружность диамет­ром 300 мм. Если грузовую марку наносят по Правилам Регистра, то по бокам круга наносят буквы «Р» и «С» высотой 115 мм и шириной 75 мм. На расстоянии 540 мм от центра круга (диска Плимсоля) в нос проводят вертикальную линию, а перпен­дикулярно ей —марки (горизонтальные линии длиной 230 мм, так называемую «гребенку»).

Летняя марка — это верхняя кромка линии, проходящей через центр круга, или линии, отмеченной буквой Л (S). Осадка судна в тропиках отмечается маркой Т (Т); для зимнего плавания -маркой 3 (W); для зимнего плавания в Северной Атлантике--маркой ЗСА (WNA). Эта марка наносится только на судах дли­ной не более 100,5 м. Осадка судна в пресной воде указывается маркой П (F), в пресной воде в тропиках — ТП (TF).

Посадкой называется положение судна относительно поверхности воды. Судно может занимать различное положение. Диаметральная плоскость судна наклонена на некоторый угол q (рис. 4) по отношению к вертикальной плоскости, который называется углом крена. Пло­скость мидель-шпангоута может быть наклонена к вертикальной пло­скости на некоторый угол y, который называется углом дифферента.

Посадка судна, при которой плоскость мидель-шпангоута и ДП вер­тикальны (y = 0, q = 0), называется прямой. Судно, имеющее такую посадку, называют сидящим на ровный киль.

Если q > 0, y = 0, то судно сидит на ровный киль, но с креном, при q = 0,

y > 0 судно сидит прямо, но с дифферентом. Если судно имеет крен и дифферент, то его посадку называют произвольной.

У судна, имеющего посадку с дифферентом, осадки носом Тн и кор­мой Тк различны. Разность осадок носом и кормой определяет диф­ферент судна:

d = Тн - TK.

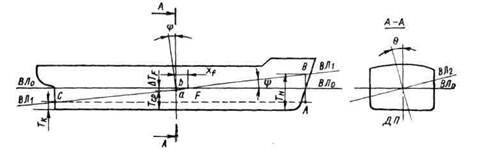

Рис. 4. Характеристики посадки судна

Полусумму осадок судна носом и кормой называют средней осадкой:

Тср = (Тн + Тк) / 2 (1)

Одним из важнейших навигационных качеств судна является остойчивость. В реальных условиях плавания, кроме силы тяжести и силы поддержания, на судно действуют дополнительные силы, например сила ветра на надводную поверхность судна. Практика судовождения знает случаи опрокидывания судов при перемещении в трюме сыпучих или плохо закрепленных единичных грузов. Отсюда следует, что, для того чтобы судно плавало в заданном равновесии, недостаточно, чтобы оно удовлетворяло только основным уравнениям плавучести. Оно должно сопротивляться также внешним силам, стремящимся вывести его из положения равновесия.

Остойчивостью называют способность судна, отклоненного от поло­жения равновесия действием внешних сил, возвращаться в первона­чальное положение после прекращения действия этих сил.

Остойчивость зависит от формы корпуса и положения ЦТ судна, поэтому путем правильного выбора формы корпуса при проектировании и правильного размещения грузов на судне при эксплуатации можно обеспечить достаточную остойчивость, гарантирующую предотвраще­ние опрокидывания судна при любых условиях плавания.

Остойчивость при поперечных наклонениях, т. е. при крене, назы­вают поперечной. Поперечную остойчивость в зависимости от угла кре­на делят на начальную при малых (до 10—15°) углах крена и остойчи­вость при больших углах крена.

Наклонения судна происходят под действием пары сил. Момент этой пары сил, вызывающий поворот судна вокруг продольной оси, называют кренящим моментом — Мкр. Рассмотрим пример образова­ния кренящего момента от воздействия на судно ветра (рис. 5). Сила ветра, приложенная в ЦТ площади надводной части судна (площади парусности), вызывает его боковое движение (дрейф), а совместно с си­лой, возникающей от сопротивления воды R6, приводит к появлению кренящего момента:

Mкр=Pвlкр.

где Мкр — кренящий момент, кН • м;

Рв — сила действия ветра, кН;
