Конструкция, устройство и принцип работы аккумуляторной батареи

Измерили плотность электролита при температуре +25 С и получили

1 банка =1,25 г/см

2 банка =1,26 г/см

3 банка =1,23 г/см

4 банка =1,24 г/см

5 банка =1,23 г/см

6 банка =1,22 г/см

Определяем разность между принятой плотностью и средней измеренной плотностью:

1,28 – 1,19 = 0,09 г/см

2.3.Так как на каждую 0,01 г/см снижения плотности электрол

ита приходиться 6% разреженности, а в нашем случае плотность электролита снизилась на 0,09 г/см, то степень разреженности будет составлять:

0,09 * 100% = 9%; 9% * 6% = 54%

ЭДС определяем двумя способами:

Измеряем напряжения вольтметром Uв, и получили:

1 банка = 1,7 В

2 банка = 1,6 В

3 банка = 1,4 В

4 банка = 1,5 В

5 банка = 1,4 В

6 банка = 1,5 В

Определяем по плотности решая уравнения Ео =0,84 + Р+25

1 банка = 0,84 + 1,25= 2,09

2 банка = 0,84 + 1,26 = 2,10

3 банка = 0,84 + 1,23 = 2,07

4 банка = 0,84 + 1,24 = 2,08

5 банка = 0,84 + 1,23 =2,07

6 банка = 0,84 + 1,22 = 2,06

Из расчётов можно сделать вывод, что в аккумуляторе имеется сульфитация или частичное замыкания электродов.

Так как при изменении температуры окружающей среды на 1 С соответствует снижению плотности электролита на 0,0007 г/см, то мы получаем:

50 * 0,0007=0,035 ~ 0,3 г/см

Теперь высчитываем температурную погрешность при температуре -25 С:

1 банка =1,25 – 0,03 = 1,22 г/см

2 банка =1,26 – 0,03 = 1,23 г/см

3 банка =1,23 – 0,03 = 1,20 г/см

4 банка =1,24 – 0,03 = 1,21 г/см

5 банка =1,23 – 0,03 = 1,20 г/см

6 банка =1,22 – 0,03 = 1,19 г/см

Аккумулятор запрещается эксплуатировать, так как его процентная разреженность равна 54% при допустимом значении 50% -летом и 25%-зимой. Его необходимо поставить на зарядку и выронить плотность электролита в банках.

Заключение

Достоинство современных аккумуляторных батарей заключается в том что у них Максимальное рабочее напряжения, которое определяется ЭДС одно аккумулятора и их количеством в последовательном соединении, не большая общая масса, минимальное внутреннее сопротивление (особенно при понижении температуры), максимальное количество энергии отдаваемой с единицы массы, быстрое восстановления ёмкости в процессе заряда, малые габаритные размеры и механическая прочность, малая стоимость при массовом производстве.

Список литературы

1. Туревский И.С., Соков В.Б. , Калинин Ю.Н «Электрооборудование автомобилей.»

2. Чижков Ю.П. « Электрооборудование автомобилей». Издательство «Машиностроение» 2003;

3. Акимов С.О. , Чижков Ю.П. «Электрооборудование автомобилей». Учебник для вузов. М. ЗАО КЖИ «За рулем» 2001.

4. А. Трангер « Электрическое оборудование автомобилей».

5. Тимофеев А. М. « Электрооборудование автомобилей».

Приложение

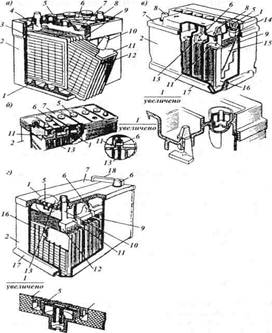

Аккумуляторные батареи:

а - с ячеечными крышками; 6, в, г-с межэлементными перемычками через перегородки; 1 - опорные призмы моноблока; 2 - моноблок; 3 - полублок отрицательных электродов; 4 - баретка; 5 - пробка; б - межэлементная перемычка; 7- крышка; 8 - полюсный вывод; 9 - сепаратор; 10 - борн; 11 - мостик; 12 - полублок положительных электродов; 13 -перегородки моноблока; 14- индикатор уровня жидкости; 15 - положительный электрод; 16- отрицательный электрод; 17- выступ моноблока; 18 - переносное устройство
