Электроснабжение населенного пункта Горны

Для жилых домов без электроплит принимаем (таблица 13,1 [5]):

cosjд = 0.9;

cosjв = 0.93;

Для нагрузки наружного освещения – лампы ДРЛ принимаем cosj = 0.9; Подставляя числовые значения, получаем:

2.4 Определение суммарной нагрузки

Суммируя расчетные нагрузки всех 3-ех групп по таблице 5.3[] получим расчетную нагрузку на шинах ТП без учета наружного освещения:

Расчетная мощность ТП определяется по вечернему максимуму нагрузки, так как он больший.

С учетом наружного освещения расчетная мощность ТП:

2.5 Определение полной мощности

Полная мощность определяется по следующей формуле:

(2.6)

где – расчетная нагрузка, кВт;

cosjср.вз. – средневзвешенный коэффициент мощности.

Подставляя числовые значения в формулу (2.6) определяем полную дневную и вечернюю мощность:

3. Выбор числа трансформаторных подстанций. Определение допустимых потерь напряжения в сетях 0,38кВ

Для дальнейшего расчета составляем таблицу отклонений напряжения и определяем по ней допустимые потери напряжения в сетях. Согласно нормам технологического проектирования электрических сетей, потери в электрических сетях 0,38 кВ не должна превышать 8%, из них во внутренних сетях – 2%, во внешних - 6%. Потери напряжения в линии 10 кВ не должны превышать 10%. Надбавку трансформатора принимаем +7.5%, потери в трансформаторе -4% (при 100% нагрузке) и -1% (при 25%). Напряжение у потребителя не должно повышаться или снижаться более чем на 5% от номинального.

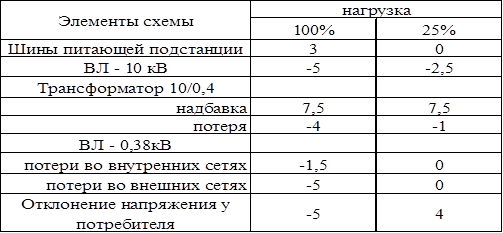

Таблица 3.1. Таблица отклонений напряжений

Полученные значения потерь напряжения в сетях будут использованы в дальнейшем расчете курсового проекта.

Число ТП для населенного пункта определяется по формуле:

Площадь населенного пункта F=0,313определена по плану.

Допустимая потеря напряжения определяется по таблице отклонений [6] . В расчете мы приняли

Так как принимаем одну ТП.

4. Определение места расположения ТП

Для определения места расположения ТП на план поселка наносим оси координат, определяем координаты нагрузок и их групп. Результаты сводим в таблицу 4.1. Далее определяем координаты центра нагрузки, т.е. место расположения ТП. Координаты центра нагрузки определяются по следующим формулам:

(4.2)

(4.3)

где Xi и Yi – координаты центров нагрузок;

Pр – расчетная мощность потребителей или их групп.

Таблица 4.1. Результаты расчета нагрузки и определения координат нагрузок и их групп для Т П 1

Таблица 4.2. Результаты расчета нагрузки и определения координат нагрузок и их групп для Т П 2
