Электроснабжение населенного пункта Горны

Производим расчёт потерь напряжения в конце самого протяженного участка, Таким является участок 16-8 ТП2 фидера3.

D=3,7%

DU26-0в =3,92 %

Проверяем соблюдаются ли условия:

DUдоп% ³ DU26-0,

где DUдоп – потеря напряжения в сети 0,3

8 кВ, DUдоп = 4 %.

Так как условие 4>3,7; 4>3,92 ; выполняется, делаем вывод, что сечения и марки проводов выбраны верно.

7. Электрический расчет сети 10кВ

Электрический расчет сети 10кВ производится с целью выбора сечения и марки проводов линии, питающей ТП, а также проверки качества напряжения у потребителя. При расчете пользуемся методом расчета электрических сетей по экономическим интервалам нагрузок, изложенным в пункте 3.2 [1].

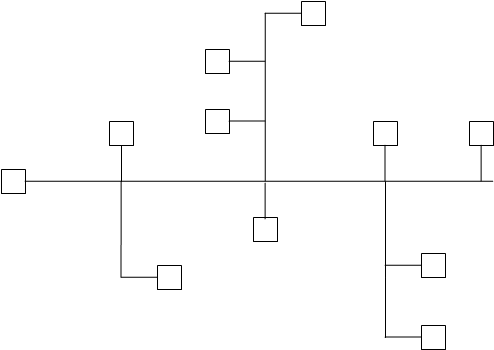

Рисунок 7.1. Схема сети 10кВ

7.1 Определение расчетных нагрузок

Расчетные максимальные нагрузки (отдельно – дневные и вечерние) участков сети определяются по сумме расчетных мощностей населенных пунктов, расположенных за этим участком, по следующей формуле:

Pр = Pнаиб. + SDР, (7.1)

где Рр – расчетное значение максимальной мощность, кВт; Рнаиб. – наибольшее значение мощности, кВт; SDР – сумма надбавок, кВт.

Пользуясь расчетной схемой высоковольтной сети (рисунок 7.1) определяем максимальные нагрузки.

7.2 Определение средневзвешенного коэффициента мощности

Далее рассчитываем средневзвешенный коэффициент мощности по следующей формуле:

(7.2)

Где Pi – расчетная мощность i – го потребителя, кВт;

cosji - коэффициент мощности i – го потребителя, определяется по номограмме 15,2 [3] в зависимости от соотношения Рп/Р0. Значения cosji сведены в таблицу 6.1.

Таблица 7.1 Значения cosj для всех участков линии.

7.3 Определение полных мощностей на участках сети

Далее, определяем полную расчетную мощность на всех участках сети, кВА по следующей формуле:

(7.3)

где Рр – расчетная мощность на участке, кВт;

cosj - коэффициент мощности.

Участок сети 9-8:

кВА,

Аналогичным образом определяем полную мощность на других участках сети. Полученные значения сводим в таблицу 7.2.

7.4 Определение эквивалентной мощности

Затем определяем эквивалентную нагрузку по следующей формуле:

(7.4)

Где Sр – расчетная мощность на участке, кВА;

Kд – коэффициент, учитывающий динамику роста нагрузок. Принимаем для вновь сооруженных сетей Kд = 0.7 [1].Получаем:

Участок сети 8-7:
