Электроснабжение населенного пункта Горны

9. Конструктивное выполнение линий и ТП

Распределительные сети 10кВ выполняют 3-х проводными с изолированной нейтралью.

ВЛ 10кВ выполняют на железобетонных опорах.

Трасса линии 10кВ должна проходить вдоль железных дорого, проезжих дорог, полезащитных полос, по границам полей, оросительных и осушительных каналов, иметь по возможность наименьшую длину и за

нимать минимальную площадь пахотных земель.

Для ВЛ 10кВ, в данном проекте, принимаем фарфоровые изоляторы ШФ–10Г, так как по своим показателям они лучше стеклянных, в частности, выдерживаемое напряжение с частотой 50Гц, выдерживаемое импульсное напряжение, по нормативной механической прочности они более приспособлены для работы на открытом воздухе.

Для крепления изоляторов на промежуточных опорах, на металлических траверсах применяют штыри типа Ш–12 и ШУ–21, ШУ–22 для промежуточных, анкерных, угловых и концевых опор.

Устанавливаем следующие типы опор:

- промежуточные: П10 – 35;

- концевые: К20 – 1Б.

Низковольтные линии для питания сельскохозяйственных потребителей U = 220/380В выполняются пятипроводными с глухозаземленной нейтралью.

ВЛ 0.38кВ выполняются на железобетонных опорах с расстоянием между опорами не более 50м. Расстояние между проводами в пролете не менее 400мм.

Трассу ВЛ 0.38 кВ нужно прокладывать по одной стороне улицы. Можно не соблюдать это условие, в целях уменьшения количества опор, длины ВЛ, трудности монтажа.

Устанавливаем следующие типы опор:

- промежуточные: П1;

- концевые: К1;

- ответви тельные: О1;

- угловые промежуточные: УП1;

- перекрестные промежуточные: ПК1.

В качестве ТП используется КТП, однотрансформаторная с трехфазным двухобмоточным трансформатором типа ТМ.

На КТП применяются следующих электрические аппараты:

- разъединитель с заземляющим потоком (устанавливается на концевой опоре 10кВ);

- вентильный разрядник (для защиты электрооборудования от атмосферных перенапряжений);

- предохранители;

Предохранители устанавливают во вводном устройстве ВН, обеспечивающего защиту трансформатора от многофазных коротких замыканий. Предохранители соединены соответственно с проходными изоляторами и силовым трансформатором.

10. Расчет токов короткого замыкания

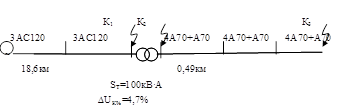

1. Составляем расчетную схему

Расчет ведем в относительных единицах

2. Задаемся базисными значениями

SБ=100 МВА; UБВ=1,05 ; UН=10,5 кВ; UБН=0,4 кВ.

3. Составляем схему замещения

4. Определяем относительные базисные сопротивления

Система:

Определяем сопротивление линии 10 кВ

ü индуктивное

активное

Трансформатор:

т.к его величина очень мала

ВЛ – 0,4 кВ:

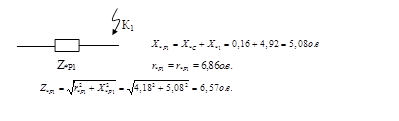

5. Определяем результирующее сопротивление до точки К1

6. Определяем базисный ток в точке К1

7. Определяем токи и мощность к.з. в точке К1

КУ=1,2 для ВЛ – 10 кВ. ([3] стр. 182)

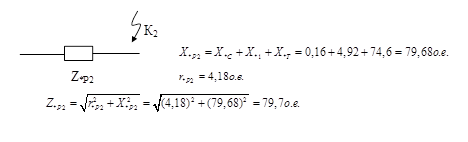

8. Определяем результирующее сопротивление до точки К2

9. Определяем базисный ток в точке К1

10. Определяем токи и мощность к.з. в точке К2

КУ=1 для ВЛ – 10 кВ.([3] стр. 182)

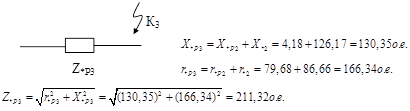

11. Определяем результирующее сопротивление до точки К3

12. Определяем базисный ток в точке К1

13. Определяем токи и мощность к.з. в точке К1

КУ=1 для ВЛ – 10 кВ. ([3] стр. 182)

14. Однофазный ток к.з. определяем в именованных единицах

где

полное сопротивление петли.

ZT – сопротивление трансформатора току однофазного к.з., Ом

Результаты расчетов сводим в таблицу

Таблица 10.1 Результаты расчета токов к.з.

11. Выбор аппаратуры подстанции

После выбора типа и мощности ТП, расчета токов короткого замыкания производим выбор оборудования ТП.

Для обеспечения надежной работы электрические аппараты должны быть выбраны по условиям максимального рабочего режима и проверены по режиму токов короткого замыкания.

Составляем схему электрических соединений подстанции (Рисунок 11.1), на которой оказываем все основные электрические аппараты. Расчет сводится к сравнению каталожных величин аппаратов с расчетными.
