Электроснабжение населенного пункта Горны

Используя данные таблицы 4.1 и 4,2, подставляя числовые значения в формулы (4.2) и (4.3) получаем:

Для ТП1

Для ТП 2

Расположение ТП корректируем по месту с учетом требований заказчика, возможности подхода линии высокого напряжения и выхода линий низкого напряжения. Это место должно быть свободным от застроек.

5. Составление схемы сетей 0.38 кВ

Используя методические указания по составлению расчетной схемы 0.38кВ составляем расчетные схемы.

На расчетной схеме указываем:

- Источник питания (ТП);

- Линии (Л1,Л2, Л3);

- Номера узлов;

- Расстояние между узлами (в метрах);

- Шифр потребителя;

- Дневную и вечернюю расчетную мощность потребителя.

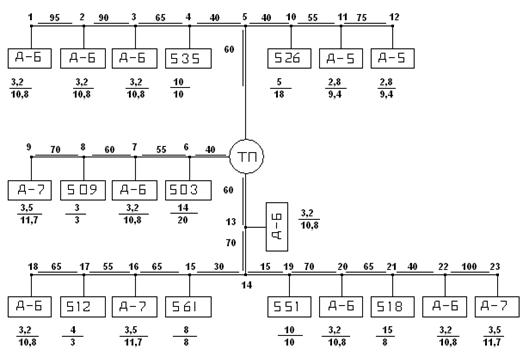

Рис.5.1 Схема сети 0,38 кВ ТП-1

6. Электрический расчет сети 0,38 кВ

Электрический расчет сети 0.38кВ производится с целью выбора сечения и марки проводов линии, а также проверки качества напряжения у потребителя. При расчете пользуемся методом расчета электрических сетей по экономическим интервалам нагрузок.

6.1 Определение расчетных нагрузок

Расчетные максимальные нагрузки участков сети определяются по сумме расчетных мощностей участков сети, по следующей формуле:

Pр = Pнаиб. + SDР,

где Рр – расчетное значение максимальной мощности, кВт;

Рнаиб. – наибольшее значение мощности, кВт;

SDР – сумма надбавок, кВт.

Пользуясь расчетной схемой низковольтной сети (рисунок 5.1) определяем максимальные нагрузки. Для ТП 2, фидер 1:

Аналогично рассчитываем остальные линии и результаты сводим в таблицу 6.1

6.2 Определение средневзвешенного коэффициента мощности

Далее рассчитываем средневзвешенный коэффициент мощности по следующей формуле:

где Pi – расчетная мощность i – го потребителя, кВт;

cosji - коэффициент мощности i – го потребителя.

Результаты дальнейших расчетов также приведем в таблице 7.1.

6.3 Определение полных мощностей на участках сети

Далее, определяем полную расчетную мощность на всех участках сети, кВА по следующей формуле:

где Рр – расчетная мощность на участке, кВт;

cosj - коэффициент мощности.

Для ТП2 фидер 1 участок сети 5-6:

кВА; кВА

Аналогичным образом определяем полную мощность на других участках сети. Полученные значения сводим в таблицу 6.1.

6.4 Определение эквивалентной мощности

Затем определяем эквивалентную нагрузку по следующей формуле:

где Sр – расчетная мощность на участке, кВА;

Kд – коэффициент, учитывающий динамику роста нагрузок. Принимаем для вновь сооруженных сетей Kд = 0.7

Для ТП2 фидер 1 участок сети 5-6:

кВт; кВт

Аналогичным образом определяем эквивалентную мощность на других участках сети. Полученные значения сводим в таблицу 6.1.

Таблица 6.1 Результаты расчетов полной и эквивалентной мощностей
