Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А

В качестве примера отключения можно рассмотреть отключение генераторного блока 800 МВт выключателем нагрузки КАГ-24 [7].

Выключатель нагрузки КАГ-24 имеет четыре контакта, размыкающихся в определенной последовательности. Схема контактов полюса выключателя нагрузки КАГ-24 показана на рис. 1.10. При отключении генератора сначала начинает расходиться главный токоведущий контакт выключателя наг

рузки 1. Через 20 - 30 мс после начала расхождения главного токоведущего контакта начинает отключаться основной дугогасительный контакт 2. Еще через 20 - 30 мс начинает расходиться вспомогательный дугогасительный контакт 3, последовательно с которым включен резистор 140 Ом. К этому времени должно произойти отключение тока основным дугогасительным контактом. Ток генератора, ограниченный резистором, окончательно гасится вспомогательными дугогасительными контактами. Затем отключаются контакты отделителя 4.

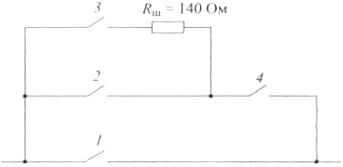

Рис. 1.10 Схема контактов выключателя нагрузки КАГ-24:

I - главный токоведущий контакт; 2 - контакт основной дугогасительной камеры; 3 - контакт вспомогательной дугогасительной камеры; 4 - контакт отделителя

Ни в одном из случаев отказов выключателя нагрузки КАГ-24 повреждений его дугогасительных камер не было. Все повреждения отмечались только в камере главных токоведущих контактов. Эти контакты размыкаются без напряжения на них, поскольку в начале расхождения контактов они шунтированы замкнутыми контактами основной дугогасительной камеры. Отключение тока нагрузки дугогасительными камерами происходит при еще не полностью разошедшихся главных токоведущих контактах. Камера главных токоведущих контактов не имеет дутья. Все эти обстоятельства требуют определения выдерживаемого напряжения главных токоведущих контактов в процессе коммутаций.

Осциллограммы токов и напряжений генератора в момент отключения показаны на рис. 1.11.

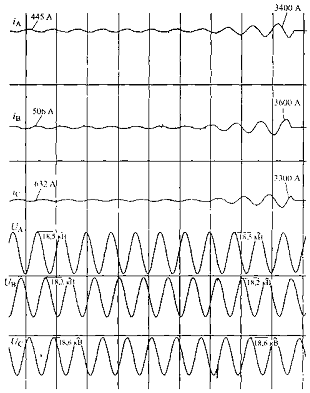

Рис. 1.11. Осциллограммы токов и напряжений в процессе отключения КАГ-24 НВГРЭС с применением РОМ

Из рис. 1.11 видно, что до отключения амплитуды фазных токов генератора составляли 450 - 470 А при амплитуде фазного напряжения 18,6 кВ. Приблизительно за два периода до отключения выключателя нагрузки амплитуды токов возрастают до 3,5 кА, а амплитуда фазного напряжения несколько снижается (до 18,2 кВ). Такое увеличение тока связано, видимо, с работой автомата гашения поля и переходом генератора из режима синхронного двигателя в режим асинхронного электродвигателя, в результате чего генератор набирает нагрузку (до 90 Мвар)

Ток отключения, измеряемый через трансформатор тока, практически воспроизводит ток отключения основной дугогасительной камерой, поскольку ток, отключаемый вспомогательной дугогасительной камерой, несоизмеримо меньше и воспринимается на осциллограмме как нулевая линия.

В зависимости от времени подачи импульса на автомат гашения поля отключение выключателем нагрузки генератора может происходить как при достаточно малом токе, так и при большом.

Для выяснения влияния отключаемого тока на восстанавливающееся напряжение были проведены расчеты по общепринятой методике. Программа расчета учитывала параметры всех основных элементов схемы генераторного присоединения:

генератор (индуктивность Ld" и эквивалентная емкость Соэ);

блочный трансформатор (индуктивность рассеяния с учетом ее уменьшения при высоких частотах и эквивалентная емкость на землю с учетом емкости между обмотками ВН и НН);

емкости оборудования генераторного блока на стороне 24 кВ.

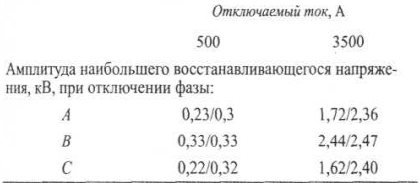

Основные результаты расчетов при отключении генераторного блока 800 МВт в двигательном режиме приведены далее (числитель - восстанавливающееся напряжение на контактах основной дугогасительной камеры, знаменатель - вспомогательной).

Расчеты показывают, что восстанавливающиеся напряжения при отключении генераторного блока в двигательном режиме, хотя и зависят от отключаемого тока (500 или 3500 А), но существенно ниже нормируемой величины ПВН (переходного восстанавливающегося напряжения).

Следует, однако, учитывать, что расчеты проводились для отключения токов при естественном переходе его через нуль. Мощное дутье в дугогасительных камерах, которое рассчитано на отключение номинального тока нагрузки (24 кА), существенно меньшая амплитуда отключаемых токов с применением РОМ по сравнению с номинальным током не позволяют исключить возможность среза тока.

Расчеты показывают, что срез тока 90 А дополнительной дугогасительной камерой (амплитуда тока, отключаемая дополнительной дугогасительной камерой в рассматриваемом режиме) может увеличить перенапряжения на контактах выключателя нагрузки до 18 кВ, что ниже нормированной величины ПВН 24,5 кВ.

Если отключение генератора происходит до повышения токов, т.е. при токах до 500 А, то снижается ток, отключаемый вспомогательной дугогасительной камерой, до 10 - 20 А. Срез таких токов не приводит к перенапряжениям выше 5 кВ.

Меньшие отключаемые токи могут сократить время гашения дуги дугогасительными камерами. В этом случае расстояния между главными токоведущими контактами уменьшаются по сравнению с таковыми при гашении номинального тока, а следовательно, отключение может происходить при более низком значении межконтактной электрической прочности.

1.4 Параметры современных генераторных выключателей

Элегазовый выключатель с двумя ступенями давления изготовляется японской фирмой Mitsubishi на напряжение 24 и 36 кВ, номинальные токи 16кА при естественном охлаждении и 36 кА при обдуве воздухом совместно с токопроводом пофазно-экранированного шинопровода. Давление элегаза 1,5/0,3 МПа. Он может применяться как выключатель на ГАЭС и ГЭС с генераторами до 300 МВА, на ТЭС и АЭС он может применяться как генераторный выключатель нагрузки, или как генераторный выключатель с ограниченной мощностью отключения отключающий только ток к.з. генератора мощностью до1000 МВА. Достоинством этого выключателя является относительная бесшумность в работе и допустимость большого количества отключений номинального тока (16кА – 1000 раз). Недостатком являются относительная сложность конструкции, наличие компрессора (для рекомпрессии элегаза), значительно осложненная процедура ревизии и ремонта, заключающаяся в необходимости откачки элегаза, затрудненности доступа к токоведущим деталям при ревизии и ремонте и необходимости осушки внутренней поверхности кожуха и элегаза перед повторным вводом в эксплуатацию. Масса полюса выключателя в два раза превышает массу полюса выключателя Brown, Boveri на такие же параметры.

Фирма Brown, Boveri (Швейцария) начала выпускать мощные генераторные выключатели серии DR с 1969 г. Благодаря постоянно проводимым исследованиям и опытно-конструкторским работам номинальный ток выключателей серии DR доведен до 50000 А, а ток отключения до 250 кА.

Токи от 10 до 50 кА охватывает 7 типоисполнений. Главная токоведущая система выключателя и отделителя состоит из подвижного контакта, выполненного в виде медной трубы, и неподвижных контактов в виде розетки, содержащей около 200 посеребренных, подпружиненных контактных пальцев. Это основное типоисполнение при естественном охлаждении обеспечивает номинальный ток 10 кА при частоте 60 Гц и 11 кА при частоте 50 Гц. При установке выключателя в пофазно-экранированный продольно-продуваемый шинопровод, когда выключатель обдувается тем же потоком воздуха, что и шинопровод, номинальный ток выключателя увеличивается до 20 кА. Номинальный ток 24 кА достигается охлаждением токоведущего контура деионизированной проточной водой. Если выключатель установлен в продольно-продуваемый шинопровод, то его номинальный ток достигает 34 кА.
