Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А

Ток динамической стойкости и ток включения от 270 до 1000 кА (амплитуда).

В дальнейшем предполагается работа генераторных выключателей в режиме АПВ.

Установка ГВ в цепях генераторов имеет следующие основные преимущества:

1. Достигается существенное повышение надежности эксплуатации, так как при аварийных отключениях генератора обеспечивается непрерывность питания системы собственн

ых нужд 6—10 кВ. Без ГВ любое отключение генератора, в том числе и по режимным условиям, должно сопровождаться переключением ТСН с рабочего на резервный ТСН. Это существенно снижает надежность работы энергоблоков и электростанции в целом.

2. Обеспечивается возможность синхронизации генератора с сетью посредством ГВ, а не высоковольтными выключателями, установленными за повышающим трансформатором.

3. Обеспечивается возможность отключения генераторов по режимным условиям посредством генераторных выключателей, не затрагивая схем и высоковольтного оборудования открытого распределительного устройства (ОРУ) повышенного напряжения.

4. Представляется возможным применять более экономичные схемы электрических соединений с использованием укрупненных трансформаторов и с попарным присоединением турбогенераторов к ОРУ повышенного напряжения.

5. Обеспечивается возможность применения рабочих и резервных ТСН одинаковой мощности, что приводит к снижению токов к.з. В ряде случаев, например для тепловых электростанций с турбогенераторами мощностью 320 МВт, обеспечивается возможность применения более дешевых серий КРУ с меньшими токами отключения.

6. При наличии на электростанции более двух генераторов согласно нормам технологического проектирования ТЭС допускается установка одного резервного ТСН. Без ГВ требуется установка двух ТСН, что увеличивает стоимость и усложняет схему питания системы собственных нужд станции.

1.2 Схемы применения генераторных выключателей

Выбор типа и места установки ГВ определяется схемой и режимом работы блока электростанции, а также способом питания и ответственностью системы собственных нужд. При чисто блочной схеме выдачи мощности (генератор Г—повышающий трансформатор ПТ) генераторный выключатель в ряде случаев можно не устанавливать, а выполнение необходимых коммутационных операций возложить на коммутационный аппарат со стороны высшего напряжения. На рис. 1.2 показана схема соединения генератора с повышающим трансформатором без ГВ [5].

Рис.1.2. Схема блока генератор - повышающий трансформатор без генераторного выключателя

Питание системы собственных нужд блока в нормальных условиях обеспечивается через выключатель высшего напряжения (В1). В случае планового или аварийного отключения блока питание системы собственных нужд автоматически переключается с трансформатора собственных нужд ТСН1 на ТСН2 через выключатели В2, ВЗ и В4. Во время строительства и ввода в эксплуатацию станции питание ее системы собственных нужд также осуществляется от общестанционного ТСН2. При повреждении ТСН1 ток к.з., текущий от генератора через место повреждения в ТСН1, отключается на стороне высшего напряжения выключателем В1. За счет большой энергии, выделяемой в ТСН1 при повреждении, бак его может быть разрушен до отключения тока к.з. выключателем В1. Для защиты от повреждений в системе собственных нужд генератора Г и ПТ применяется ГВ (рис. 1.3).

Рис.1.3.

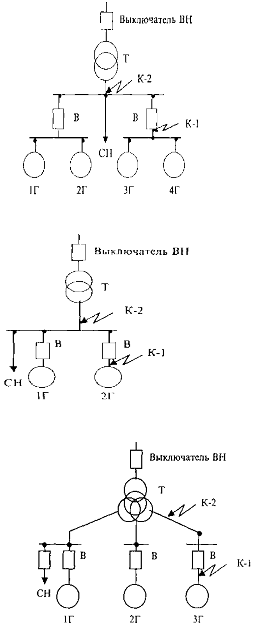

Для схем с укрупненными электрическими блоками на ГЭС (рис.1.4 – 1.6) токи КЗ от системы и других генераторов через выключатель превышают токи КЗ от генератора в 3-6 раз.

Установка ГВ в схеме блока Г—ПТ уменьшает перегрузки генератора и ТСН при несимметричных к.з. в сети высшего напряжения и при неправильной синхронизации. Это связано с тем, что выключатели на стороне высшего напряжения имеют обычно меньшее время отключения по сравнению со временем отключения ГВ. Поэтому при повреждении в цепи ГВ сначала отключается выключатель В1 па стороне высшего напряжения, а затем ГВ. ТСН коммутируется выключателем В2 схемы собственных нужд. Защита от повреждений в ПТ или ТСН может осуществляться либо с помощью ГВ, либо снятием возбуждения с генератора. Применение ГВ в данном случае предпочтительно, так как позволяет сократить продолжительность тока к.з. с 4—5 с до 0,06—0,1 с. При этом на несколько порядков уменьшается выделяемая энергия, пропорциональная , где I—ток к.з., t—длительность тока к.з., что позволяет резко уменьшить объем и последствия повреждений.

Имеются решения, когда по указанным причинам в цепи генератора установлен выключатель нагрузки - аппарат, рассчитанный на выполнение только оперативных функций выключателя, а защитные функции возложены на выключатель ВН. Это облегчает условия работы выключателя ВН и управления агрегатом.

Как показывают расчеты, указанные решения недостаточны для защиты трансформатора при внутренних КЗ, так как продолжительность тока КЗ при отсутствии выключателя определяется временем гашения поля генератора, которое составляет порядка 1,5 с. Такое время подпитки дуги КЗ в трансформаторе приводит к разрушению бака, возгоранию масла и обмоток трансформатора. Отечественный и зарубежный опыт это подтверждает, после такой аварии трансформатор не восстанавливается.

При наличии выключателя в цепи генератора ток КЗ прерывается за 0,05-0,1 с. В этом случае, как показывает практика, разрушение бака трансформатора не происходит и поврежденный трансформатор восстанавливается.

Поэтому установку в цепи генератора выключателя, обеспечивающего отключение тока КЗ от генератора, следует считать обязательной и это будет соответствовать ГОСТ 12.1.010 "Взрывобезопасность. Общие требования." Пункт 2.6 "Предотвращение возникновения источника инициирования взрыва должно быть обеспечено: .применением быстродействующих средств защитного отключения возможных электрических источников инициирования взрыва."

Что касается отключения тока КЗ от системы, то как показывает практика, оно может быть возложено на выключатель ВН, при этом время воздействия на оборудование тока подпитки КЗ от энергосистем будет снижено, а ощутимых последствий по снижению надежности из-за перевода питания сети собственных нужд на резервный трансформатор не ожидается.

Применение ТСН на станциях выполняется по схемам с верхней (вариант I) и нижней (вариант II) перемычкой (рис. 1.7). Особенности упомянутых схем хорошо иллюстрируются в схеме объединенного блока. При повреждении ТСН1 или ТСН2 в схеме с верхней перемычкой необходимо отключать весь блок. При повреждении ТСН1 или ТСН2 в схеме с нижней перемычкой ГВ1 или ГВ2 соответственно отключают аварийно только один блок из двух. Оба варианта по надежности и затратам практически равноценны. Выбор схемы включения ТСН определяется ответственностью системы собственных нужд. В связи с этим на АЭС предпочтение отдается схеме с нижней перемычкой.
