Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А

где - полюсное возвращающее напряжение, - коэффициент первого гасящего полюса (при трехфазном коротком замыкании), - коэффициент превышения амплитуды.

Для выключателей с 35 кВ =1,5.

Значения , составляющее от 1,4 до 1,54, приведены в ГОСТ Р 5265 – 2006.

Номинальные характеристики ПВН для генераторных выключателей приведены в табл. 2.1

Таблица 2.1

Номинальные характеристики генераторных выключателей

,

кВ

,

кА

,

кВ

,

мкс

,

мкс

,

кВ/мкс

6/7,2

80

13,3

3,8

1

3,5

10/12

50

22,0

6,2

1

3,5

10/12

63

22,0

5,5

1

4,0

15/17,5

100

32,2

7,2

1

4,5

20/24

100

44,2

9,9

1

4,5

20/24

125

44,2

8,8

1

5,0

20/24

160

44,2

8,8

1

5,0

24/26,5

160

48,8

8,9

1

5,5

24/26,5

200

48,8

8,9

1

5,5

- скорость ПВН.

2.2 Расчет переходного восстанавливающего напряжения

По данным табл. 2.1

=22 кВ, =5,5 мкс, =1 мкс и =4 кВ/мкс

Находим:

кВ

мкс

мкс

По полученным данным строим характеристику ПВН (рис. 2.2)

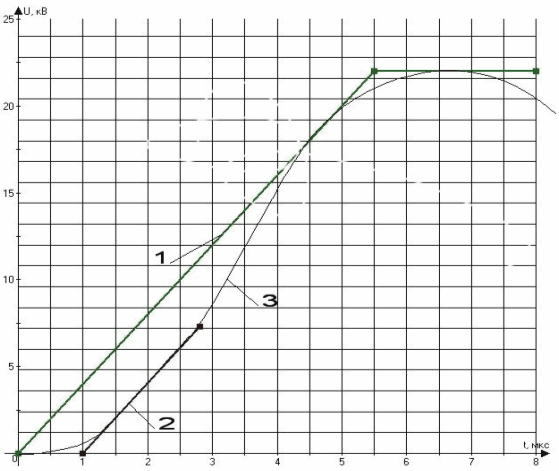

Рис. 2.2. Характеристика переходного восстанавливающего напряжения

1 – условная граничная линия ПВН; 2 – линия запаздывания ПВН; 3 - кривая реального ПВН

2.3 Анализ влияния малых индуктивных токов

При отключении малых токов, дуга, как правило, подвергающаяся интенсивному воздействию дугогасящего вещества, может погаснуть ранее момента перехода отключаемого тока через нулевое значение. Это явление, называемое обычно срезом тока, возникает чаще всего при отключении токов намагничивания холостых трансформаторов или реакторов, составляющих единицы-десятки ампер.

Физическая картина рассматриваемого явления может быть проанализирована в расчетной схеме рис.2.1,а.

В этой схеме , - индуктивность и емкость источника ЭДС; - индуктивность соединительных шин; , и - параметры схемы замещения отключаемого электрооборудования (трансформатора или реактора).

Рис. 2.3. Стилизованные осциллограммы тока и напряжения (б) в схеме замещения (а)

Срез тока, как правило, происходящий на ниспадающей части отключаемого синусоидального тока (рис.2.3,б), обусловлен возбуждением высокочастотных колебаний в контуре - - при интенсивной деионизации канала дуги и резком изменении падения напряжения на нем. При этом суммарный ток (высокочастотная составляющая, наложенная на составляющую промышленной частоты) проходит через нулевое значение и дуга гаснет. После обрыва тока в выключателе возникает колебательный процесс в контуре - , обусловленный энергией, в основном запасенной в магнитной цепи трансформатора или реактора - ( - ток в индуктивном элементе в момент обрыва тока в выключателе). В колебательном процессе обмена эта энергия оказывается запасенной в электростатическом поле емкости , что может привести к существенному повышению напряжения на ней. Максимальное напряжение на отключаемом оборудовании может быть определено, исходя из выражения для энергетического баланса (при пренебрежении потерями энергии во время переходного процесса, моделируемыми в виде потерь на сопротивлении ( рис. 2.3,а):
