Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А
У выключателей на номинальные токи 40 и 45 кА, кроме водяного охлаждения токоведущих частей, охлаждается также и кожух.
Номинальный ток 50 кА обеспечивается, если выключатель водяного охлаждения смонтирован в продольно-продуваемом шинопроводе. Все контакты главной токоведущей цепи имеют надежное серебряное покрытие, поэтому максимальное превышение температуры нагрева принято равным 65idth=23 height=21 src="images/referats/9131/image014.png"> при расчетной окружающей температуре 40(допустимая температура нагрева 105).
Допустимы кратковременные температуры нагрева до 150 без повреждения изоляции, ухудшения переходных сопротивлений и нарушения механических характеристик.
Характеристики, присвоенные выключателям серии DR, были подтверждены типовыми испытаниями. Испытания на механическую стойкость проводились 5000 циклами ВО при нагретой контактной системе до предельно допустимой по нормам температуре.
Фирма Mitsubishi разработала генераторный выключатель тип 20-SFW-110.В табл.1.3. приведены основные параметры выключателя [4].
Таблица 1.3.
Параметры |
Значения |
Номинальное напряжение, кВ |
24 и 36 |
Номинальный ток, кА при естественном охлаждении |
16 |
при принудительной конвекции, охлаждение потоком продольно обдуваемого шинопровода |
36 |
Номинальный ток отключения, кА | |
симметричный ток |
110 |
асимметричный ток |
144 |
Время отключения, периоды |
5 |
Время включения, с |
0,15 |
Ток включения и динамической стойкости, кА (амплитуда) |
360 |
Двухсекундная термическая стойкость, кА |
144 |
Выключатель прошел все предусмотренные нормами виды типовых испытаний.
При испытании на нагрев оболочка выключателя выполняла роль «обратного» провода.
При длительной нагрузке током 16 кА и естественном охлаждении наибольшее превышение температуры контактных деталей было равно 44(при допустимой норме 65 для посеребренных контактов). При длительном токе нагрузки 36 кА и продольном обдуве шинопровода и выключателя воздухом, при производительности вентилятора 250 наибольшее превышение температуры было в пределах 53. Как показали дополнительные расчеты, выключатель будет соответствовать номинальному току 36 кА, если длина пофазно-экранированных шинопроводов не превышает 35 м.
Возможность отключения токов с большой апериодической составляющей, когда ток в одной из фаз не переходит через нулевое значение, было проверено расчетным путем, при том в расчет были введены величины падения напряжения на дуге, полученные экспериментальным путем (порядка 9 мОм при отключаемом токе 110 кА и 25 мОм при токе 60 кА). Большое внимание при исследованиях было уделено коммутационному ресурсу контактов. В условиях эксплуатации выключателей на ГАЭС дважды в сутки происходит переключение с генераторного на двигательный режим, причем по условиям работы гидротурбин при этом практически должен отключаться номинальный ток 16 кА.
Поскольку по техническим условиям ревизия и смена контактов должна осуществляться не чаще, чем один раз в три года, то ресурс контактов должен обеспечить не менее 365*2*3=2200 отключений до ревизии.
Для подтверждения этого требования было проведено 1000 отключений в однофазном режиме тока 16,3 кА при длительности горения дуги 0,65-0,75 периода. В процессе испытаний была установлена минимальная длительность горения дуги 0,2-0,35 периода.
Технические характеристики элегазовых генераторных выключателей, выпускаемых компанией АББ представлены в табл.1.4 и табл. 1.5. Конструкции выключателей и их основные размеры показаны на рис.1.17 – 1.19.

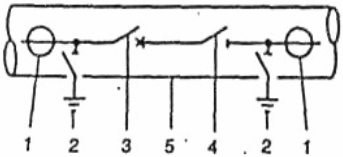

Рис 1.17. Генераторный выключатель типа HEK
1 – трансформатор тока, 2 – заземлитель, 3 – силовой выключатель, 4 – разъединитель, 5 – корпус выключателя.
Таблица 1.4.
Технические данные выключателя типа HEK/HEI.
Параметры выключателя |
HEK1 |
HEI1 |
HEK2 |
HEI2 |
HEK3 |
HEK4 |
HEK5 |
HEK6 | |
Номинальное напряжение |
кВ |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
Испытательное напряжение относительно земли 50Гц, 1 мин |
кВ |
60 |
60 |
60 |
60 |
80 |
80 |
80 |
80 |
Для промежутка разъединителя 1 |
кВ |
70 |
70 |
70 |
70 |
88 |
88 |
88 |
88 |
Испытательное напряжение грозового импульса 1,2/50 мкс |
кВ |
125 |
125 |
125 |
125 |
150 |
150 |
150 |
150 |
Для промежутка разъединителя 1 |
кВ |
145 |
145 |
145 |
145 |
165 |
165 |
165 |
165 |
Номинальный ток2 3 при естественном охлаждении 50 Гц |
А |
7000 |
8000 |
8500 |
10000 |
11000 |
13000 |
11500 |
13500 |
Номинальный ток2 3 при естественном охлаждении 60 Гц |
А |
7000 |
8000 |
8000 |
9500 |
11000 |
12500 |
11500 |
13000 |
Номинальный ток2 3 при вынужденном охлаждении 50+60 Гц |
А |
- |
- |
- |
- |
16500 |
20000 |
16500 |
20000 |
Номинальный ток отключения |
кА |
63 |
63 |
63 |
63 |
100 |
100 |
120 |
120 |
Номинальный ток включения |
кА |
190 |
190 |
190 |
190 |
300 |
300 |
360 |
360 |
