Элегазовый генераторный выключатель 10 кВ, 63 кА, 8000 А

При использовании газа в коммутационных аппаратах необходимо, кроме того, чтобы газ обладал хорошей дугогасительной способностью. С точки зрения доступности воздух имеет неоспоримое преимущество по сравнению со всеми другими газами, однако по совокупности требований он не всегда приемлем. Некоторые газы и пары обладают значительно более высокой электрической прочностью, чем воздух. Однако лишь

некоторые из них удовлетворяют требованиям, предъявляемым к электрической изоляции. Так, многие вещества в обычных условиях находятся в жидком состоянии, как, например, , имеющее в газообразном состоянии электрическую прочность, в 6,3 раза большую, чем воздух. Многим веществам, кроме того, свойственно более или менее интенсивное разложение в условиях электрического разряда. Наконец, некоторые вещества при разложении выделяют свободный углерод, который, оседая на поверхности твёрдых изоляционных элементов конструкции, делает их проводящими.

Единственным газом, наиболее полно удовлетворяющим поставленным требованиям, является элегаз. Чистый газообразный элегаз совершенно безвреден, химически не активен, поэтому в обычных эксплуатационных условиях он не действует ни на какие материалы, применяемые в аппаратостроении, обладает повышенной теплоотводящей способностью и является очень хорошей дугогасительной средой, позволяющей производить отключение очень больших токов при больших скоростях восстановления напряжения.

Низкие температуры сжижения и сублимации дают возможность при обычных условиях эксплуатировать элегазовые аппараты без специального подогрева. Элегаз не горит и не поддерживает горения, следовательно, элегазовые аппараты являются взрыво- и пожаробезопасными.

Элегаз — нетоксичное, стойкое, химически инертное, негорючее соединение, не имеющее цвета, запаха и вкуса. При нормальных условиях (20 °С и 1 бар) - это тяжелый газ.

Однако с понижением температуры и повышением давления он сжижается. Границей между газообразной и жидкой фазами является кривая конденсации, на которой происходит резкий скачок плотности элегаза (рис. П2.1.). При температуре t=45,56 °C и давлении р=37,7 бар (критическая

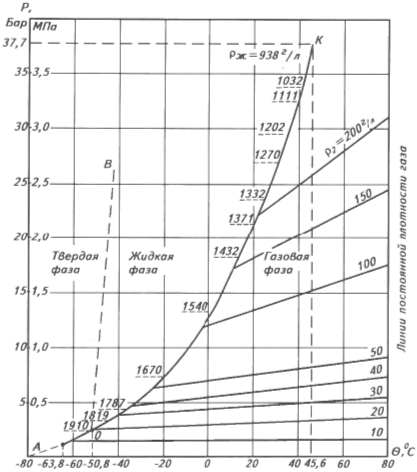

Рис. П2.1. — Фазовая диаграмма состояния элегаза (давление абсолютное).

Кривые равновесия фаз:

ОК - жидкость - пар (газ), линия парообразования (конденсации); ОА -твердое тело — пар, линия сублимации; ОВ - твердое тело - жидкость, линия плавления.

Характерные точки диаграммы:

К - критическая точка: = 45,56 °С; p = 37,7 бар (3,77 МПа); плотность p = 722,5 кг/м3.

O - тройная точка: = - 50,8 °С, p = 2,25 бар (0,225 МПа).

точка) граница между газом и жидкостью стирается и элегаз находится в парообразном состоянии. При снижении температуры до минус 50,8 °С и давлении 2,25 бар элегаз может находиться в трех агрегатных состояниях - газ, жидкость, лед. Эта точка называется тройной. При температуре ниже минус 50,8 °С элегаз из газообразного состояния переходит в твердое, минуя жидкую фазу, и наоборот (кривая АО). При нормальном давлении возгонка элегаза из твердого в газообразное состояние происходит при температуре минус 62,8 °С. Пунктиром ОВ обозначена предполагаемая граница между твердой и жидкой фазами.

Диаграмма состояния элегаза исследовалась многими авторами и фирмами в основном экспериментальными методами. Расхождения между данными различных источников достаточно велики и увеличиваются при низких температурах, особенно вблизи кривой конденсации, что связано с точностью проведения эксперимента и степенью очистки элегаза от примесей.

Элегаз - это очень стойкий и инертный газ, который при нормальных условиях не вступает в реакцию ни с одним веществом, с которым контактирует, не растворяется в воде. Это тяжелый газ, его молекулярный вес - 146,0 г/моль (21,95 % серы и 78,05 % фтора).

Структура молекулы восьмигранная с шестью атомами фтора в вершинах, связи в молекуле - ковалентные, диаметр молекулы - 4,77, температура начала интенсивного разложения — 500°С, потенциал ионизации I - 19,3 эв, энергия сродства молекулы к электрону (-1,49±0,22) эв.

Электроотрицательность молекул равна сумме потенциала ионизации и сродства к электрону.

Сродство к электрону у молекулы SF6 имеет положительный знак, благодаря чему свободный электрон, попавший в поле молекулы элегаза, захватывается ею и образуется устойчивый отрицательный ион.

Благодаря положительному сродству молекулы SF6 к электрону и устойчивости получившегося отрицательного иона объясняется высокая электрическая прочность элегаза по сравнению с другими газами, например азотом или воздухом. На рисунке П2.2 приведены зависимости пробивного напряжения для трансформаторного масла, элегаза и воздуха.

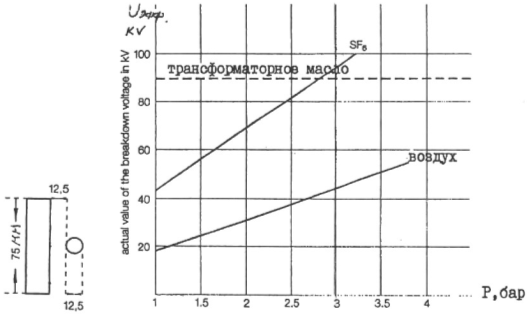

Рис. П2.2. – Пробивное напряжение трансформаторного масла, воздуха и в зависимости от давления

Как видно, электрическая прочность элегаза при давлении 3 бара (кг/см ) примерно в 2,5 раза выше, чем для воздуха, и равняется электрической прочности трансформаторного масла. Поэтому габариты элегазового оборудования более чем на порядок ниже габаритов воздушного оборудования такого же класса напряжения. Это позволяет создать закрытые подстанции, снабженные комплектными распределительными устройствами с элегазовой изоляцией (КРУЭ), которые занимают на порядок меньшую площадь, чем открытые подстанции с воздушными выключателями. Также подстанции являются незаменимы для больших густонаселенных городов и оборонных объектов.

Под воздействием электрических разрядов происходит разложение элегаза с образованием свободного фтора, газообразных и твёрдых фторидов, многие из которых весьма токсичны.

Одним из необходимых условий возможности использования того или иного соединения в электрических аппаратах является его химическая инертность. Оно не должно вступать в реакцию ни с каким материалом, применяемым в электроаппаратостроении. Чистый элегаз при обычных условиях удовлетворяет этому требованию, несмотря на то, что в состав его молекулы входит фтор, являющийся одним из наиболее активных химических элементов. По химической инертности чистый элегаз при нормальных условиях сравним с азотом или даже инертными газами. Строение молекулы и её энергетическое состояние определяют высокую стабильность элегаза.

Хотя теплопроводность и теплоемкость элегаза ниже, чем у воздуха, однако общие теплопередающие свойства в несколько раз выше благодаря более высокой плотности.

Объемный критический расход для элегаза в 2,3 раза меньше, чем для воздуха, благодаря этому в значительной степени стало возможным создание мощных автопневматических элегазовых выключателей.
