Проект электрокотельной ИГТУ

Максимальным напряжением для данного провода является значение 13.2 кг/мм2, т.е. напряжение, возникающее в проводе при длине пролёта 170 м ветре и низкой температуре близко к максимальному, не превышает его, значит провод АС-150/19 пригоден к использованию.

Определим стрелу провеса провода

м

Длина провода в пролёте буд

ет:

м

Нормативное расстояние от проводов ВЛ-220кВ до земли СН=7м.

Активная высота опоры Н-15м.

Максимальная высота провеса

SMAX = Н – (Сн + 0,4) = 15 - (7 + 0,4) =7,6 м (103)

Где 0,4 – запас в габарите на возможные неточности в монтаже.

В нашем случае максимальная высота провеса составляет 1.71 м, значит по этому пункту проверки провод тоже проходит.

Выбор типа и расчет изоляторов арматуры Для гирлянд 220 кв.

Для установки принимаем подвесные фарфоровые изоляторы, которые предназначены для крепления многопроволочных проводов к опорам воздушных линий и наружных РУ.

Различают подвесные изоляторы тарельчатые и стержневые. Для установки выбираем тарельчатые изоляторы, предназначенные для местностей, прилегающих к химическим, металлургическим заводам, где воздух содержит значительное количество пыли, серы и других веществ, которые образуют на поверхности изоляторов вредный осадок, снижающий их электрическую прочность.

Тарельчатые изоляторы способны выдерживать натяжение порядка 10 – 12 кН. Механическую прочность изоляторов характеризуют испытательной нагрузкой, которую изолятор должен выдерживать в течение 1 часа без повреждений.

Расчетную нагрузку на тарельчатые изоляторы принимают равной половине часовой испытательной.

Гирлянды подвесных изоляторов бывают поддерживающими (располагаются вертикально на промежуточных опорах) и натяжные (размещаются на анкерных опорах почти горизонтально).

Количество изоляторов в гирлянде зависит от номинального напряжения и требуемого уровня изоляции. Количество изоляторов в поддерживающих гирляндах нормируется [15].

Поддерживающие гирлянды воспринимают нагрузку от веса провода и от собственного веса.

Определяем коэффициент запаса прочности [15].

При работе ВЛ в нормальном режиме П ≥ 2.7, при среднегодовой температуре, при отсутствии гололеда и ветра – не менее 5.0.

2.7(P7 · lВЕС + σГ) ≤ P

2.7·(1.48·170.5 + 40) = 7893 Н

5 ·(0.599·170.5 + 40) =710,6 Н

где Р – электромеханическая нагрузка изолятора [15];

Р1,Р1 - единичная нагрузка соответствующей массы провода и от веса провода с гололедом (механический расчет ЛЭП);

lВЕС - весовой пролет (м); σГ - масса гирлянды для ВЛ-220 кВ (составляет 40 кГс/см).

Выбираем гирлянды типа ПФ-16Б. Гарантированная прочность 12000Н по 6 элементам в гирлянде.

Выбираем тип изоляторов натяжных гирлянд, воспринимающих нагрузку от тяжести провода и собственного веса.

Н,

где σГ – значение напряжения в проводе при гололёде.

Усилие, создаваемое весом провода при температуре воздуха –40 ˚С и ветре:

Н,

где σН – значение напряжения в проводе при низкой температуре и ветре.

P6, P1 - единичная нагрузка от собственной массы провода и от веса провода с гололедом (механический расчет ЛЭП);

l - весовой пролет (м);

БГ - масса гирлянды для ВЛ-220 кВ (40кгс/с)

Выбираем гирлянды изоляторов типа ПФ16-А с гарантированной прочностью 82000Н по 18 элементов в гирлянде.

3.8 РАСЧЕТ ТОКОВ ТРЕХФАЗНОГО КОРОТКОГО ЗАМЫКАНИЯ

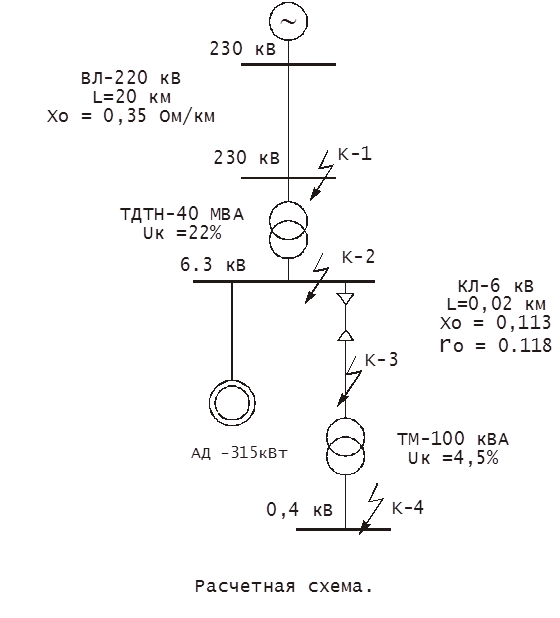

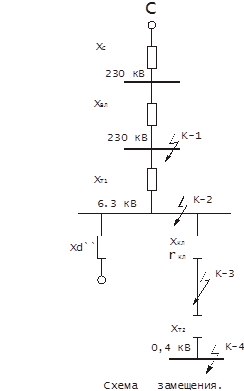

Схема замещения для расчета токов короткого замыкания составляется по расчетной схеме сети.Расчет токов короткого замыкания производится в относительных единицах, для чего выбираются базовые величины или условия: мощность, напряжение, ток и сопротивление.

Принимаем базисную мощность : SБ=100 МВА

В качестве базисного напряжения принимаем напряжение ступени короткого замыкания, в зависимости от которого вычисляется базисный ток:

1.UБ1 = 230 кВ

2.

3.
