На станциях секционные выключатели при нормальной работе, как правило, замкнуты, поскольку генераторы должны работать параллельно. В случае КЗ в зоне сборных шин повреждённая секция отключается автоматически. 0стальные секции остаются в работе. Таким образом, секционирование через нормально замкнутые выключатели способствует повышению надёжности РУ и электроустановки в целом. Стоит заметить одн

ако, что в случае замыкания в секционном выключателе отключению подлежат две смежные секции, следовательно, в устройствах с двумя секциями полное отключение не исключено хотя вероятность его относительно мала.

В РУ низшего напряжения 6-10 кВ подстанций секционные выключатели, как правило, разомкнуты в целях ограничения тока КЗ. Выключатели снабжают устройствами автоматического включения резервного питания (АВР), замыкающими выключатели в случае отключения трансформатора, чтобы не нарушать электроснабжения потребителей.

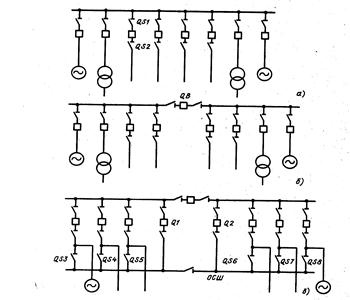

Рис.5. Схема распределительного устройства с одной системой сборных шин:

а – шины не секционированы; б – секционированные шины; в – секционированные сборные шины и обходное устройство.

Чтобы обеспечить возможность поочередного ремонта выключателей, не нарушая работы соответствующих цепей, предусматривают (преимущественно в РУ 110-220 кВ) обходные выключатели Q1, Q2 и обходную систему шин ОСШ с соответствующими разъединителями QS3-QS8 в каждом присоединении рис.5, в. При нормальной работе установки обходные разъединители и обходные выключатели отключены.

Устройства с одной секционированной системой сборных шин, без обходной системы, применяют в качестве РУ 6-35 кВ подстанций, РУ 6-10 кВ станций типа ТЭЦ, РУ собственных нужд станций и других случаях. Аналогичные устройства, но с обходной системой шин, применяют при ограниченном числе присоединений в качестве устройств среднего напряжения 110-220 кВ станций и подстанций, что и было использовано в данном проекте. .

3.7.3 РАСЧЁТ И ВЫБОР ВОЗДУШНОЙ ЛИНИИ 220 КВ

В разделе технико-экономического сравнения мы произвели выбор сечения проводов воздушной линии и приняли к использованию провод марки АС-150/19. IДОП=450 А

Произведём проверку данного провода по нагреву:

1) В рабочем режиме

A, тогда

67,8 А А т.о. условие выполняется

2) При отключении одной линии ток будет равен:

A,

тогда условие проверки 135,6 АА

Таким образом, в аварийном режиме, т.е. во время повреждения одной из линий или во время проведения ремонта, вторая будет перегружена сверх нормы. Следует однако, учитывать что вследствие изменения скорости ветра, гололёдно-изморозевых отложений и температуры воздуха изменяются и технические характеристики работающей линии.

Перегрузки кабельных линий регламентированы ПУЭ, что касается воздушных линий, то ПУЭ не регламентируют для них допустимых перегрузок. В [8] приведены расчеты и прочие сведения о возможных перегрузках.

В зависимости от скорости ветра, температуры окружающей среды и температуры провода, его охлаждение изменяется, а следовательно будет изменяться и допустимый ток, который в справочниках приведён для нормальных условий, т.е. температура воздуха 20˚С и нулевой скорости ветра. В реальности данные параметры постоянно меняются и в большинстве случаев можно допустить в той или иной мере перегрузку провода.

Определим допустимую перегрузку провода АС150/19 при следующих параметрах окружающей среды: TПР=50-70˚С TВ=0-40˚С VВ=1-5 м/c

По номограмме в [8] на рис 15-11 для определения допустимой перегрузки определим её в соответствии с приведёнными выше данными.КПЕР=1.15

Тогда ток в аварийном режиме, который сможет пропустить данный провод будет IДОП.АВ=1.15·IДОП=1.15·450=517,5 А

И условие проверки по тепловому действию тока 135,6 АА условие выполняется т.е., в аварийном режиме провод также сможет длительно пропускать всю необходимую мощность и перерыва в снабжении не будет.

Проверим правильность выбора проводов по условиям короны.

Коронный разряд происходит в резко неоднородном поле и начинается в месте с малым радиусом кривизны при напряжённости поля, равной критической. Увеличение радиуса кривизны приводит к снижению напряжённости поля и предотвращению коронирования. Существование коронного разряда около проводов воздушных линий изоляции её не нарушает, но ведёт к увеличению потерь электроэнергии. Исходя из этого положения, выбор сечения проводов воздушной линии производят по условию отсутствия коронирования при хорошей погоде. При плохой погоде ( дождь, туман ) коронирование происходит и приводит к повышению потерь.

Начальная критическая напряжённость:

m - коэффициент, учитывающий шероховатость поверхности провода ( для многопроволочных проводов m=0.82) ; r0=0.94 - радиус провода, см.

Реальная напряжённость вокруг провода

,

где U – максимальное линейное напряжение, кВ;

DCP - среднее геометрическое расстояние между проводами при расположении проводов в ряд оно определяется по формуле Для воздушной линии 110 кВ расстояние в свету между проводами берётся 100 мм. Тогда среднее геометрическое расстояние

мм

Условие проверки: 1.07·E1.07·21.40.9·32.5 22.929.3

Выбранные провода проверку на условие образования короны проходят.

Произведём проверку на падение напряжения в рабочем режиме

Падение напряжения в линии определим по выражению:

,

здесь P - расчетная активная мощность, потребляемая объектами.

Q - расчетная реактивная нагрузка

R0 - активное сопротивление 1 км линии при t = 20°С

X0 - реактивное сопротивление 1 км линии при t = 20°С l - длина линии (км)
