Проект электрокотельной ИГТУ

Полная мощность аварийного освещения:

кВт

3.1.2 ЭЛЕКТРИЧЕСКИЙ РАСЧЁТ ОСВЕЩЕНИЯ

Согласно [10] напряжение для осветительной установки в помещениях без повышенной опасности и электрических помещениях вне зависимости от высоты установки и конструкции светильников выбираем 380/220В, с заземленной нейтралью, с питанием сет

и освещения от общих с силовой нагрузкой трансформаторов КТП 6/0,4кВ.

Для расчёта сети электроосвещения произведём разбивку по группам имеющихся светильников, стремясь чтобы светильники одной группы находились в одном помещении, для удобства обслуживания, и, чтобы токи в группах были примерно одинаковы.

Таблица 3.4. Группы светильников рабочего освещения.

Токи в группах определяли по формуле для двухпроводной сети освещения с проводами фаза, ноль:, где S – мощность группы, U=220В – напряжение сети освещения.

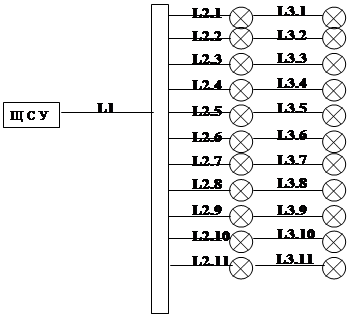

Рис 4. Схема щита рабочего освещения.

			¼ эл.кот.отд ¼ эл.кот.отд ¼ эл.кот.отд ¼ эл.кот.отд Мастерская Пульт управления коридор Склад КТП РУ-6кВ РУ-0.4кВ

Суммарный ток осветительной нагрузки на щитке освещения определим по выражению:

А

Произведём выбор и проверку проводов осветительной сети.

Так как среда электрокотельной не взрывоопасная, то выбираем для использования провода и кабеля, марки АВВГ (А - алюминиевые жилы, В - полихлорвиниловая изоляция, В - полихлорвиниловая оболочка, Г - отсутствие защитных покровов поверх брони или оболочки). Согласно требованиям безопасной эксплуатации электрооборудования корпуса светильников и другого оборудования подключенного к глухо-заземленной сети напряжением 380/220В должны быть заземлены, поэтому для питания светильников будем использовать трёхпроводный кабель. Способ прокладки проводов до светильников:

В электрокотельном отделении на несущем тросе.

В остальных помещениях по стенам на скобах.

По длительно допустимому току выбираем сечение провода для всех 11 групп и для питания щитка освещения (материал кабеля - алюминий):

На щиток - АВВГ - (3*16+1*10) А

На группы по допустимой потере напряжения у наиболее удаленных светильников в группах. Согласно требованиям ПУЭ потеря напряжения в осветительных сетях не должна превышать значения 2.5 % в месте присоединения самого отдалённого светильника.

Определим потерю напряжения на участке до щита освещения:

где S - сечение проводника на участке, С - коэффициент, учитывающий напряжение, систему питания и материал проводов. Из таблицы в [2] для четырех проводной сети с алюминиевым проводом C=46 Сечение жилы кабеля S=16 мм2. Определим момент L1 – расстояние от ЩСУ до щита освещения по плану расположения оборудования равно двадцать пять метров. Тогда момент кВт·м и падение напряжения % Значит на участке от щита освещения до последнего светильника в группе падение напряжения не должно превышать 2.5-0.68=1.82 %

Предварительно для прокладки принимаем провод марки АВВГ трехпроводный. Сечение проводов сети определим по формуле:

, где

М – момент нагрузки, кВт/ч.

С – коэффициент, учитывающий напряжение, систему питания и материал проводов. Из таблицы в [2] для двухпроводной сети с заземляющим проводом с алюминиевым проводом С=7,7

- допустимая потеря напряжения. Определяем максимальный момент нагрузки. Таким моментом будет обладать первая, вторая, третья и четвёртые группы, из-за большой мощности и протяжённости по сравнению с другими., где м – расстояние от щита освещения до первого светильника в группе, м – расстояние между первым и последним светильником в группе, тогдакВА·м
