Трансформаторы с ПБВ

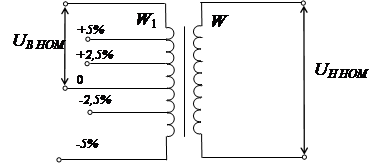

Выполняют с основным и четырьмя дополнительными ответвлениями. Основное ответвление имеет напряжение при этом коэффициент трансформации номинален. При использовании четырёх дополнительных ответвле

ний коэффициент трансформации отличается от номинального на . Вторичная обмотка является центром питания сети и её напряжения на 5% больше номинального в трансформаторах малой мощности и на 10% больше номинального в трансформаторах большой мощности.

Предположим что к W1 подведено номинальное напряжение и при холостом ходе в обмотке низкого напряжения W2 у нас ., изменяя коэффициент трансформации можно изменить напряжение на низкой стороне.

Трансформаторы с РПН.

Отличаются от трансформаторов с ПБВ наличием отключающего устройства, большим числом ступеней трансформации, а, следовательно, большим диапазоном регулирования. Обмотка высокого напряжения состоит из двух частей: регулируемая и нерегулируемая.

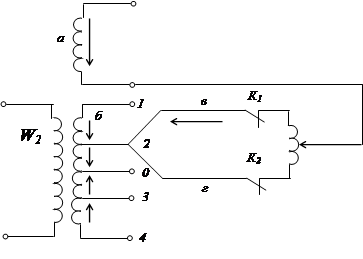

а – не регулируемая; б – регулируемая; в, г – подвижные контакты. На регулируемой обмотке б имеется ряд регулировочных ответвлений. Ответвление 1, 2 соответствует части обмотки, включенной согласно с основной, ответвления 3, 4 включены встречно. При включении 1, 2 коэффициент трансформации повышается, 3, 4 – уменьшается. Основной вывод обмотки точка 0. На регулируемой части обмотки включено переключающее устройство, которое состоит из в, г – подвижные контакты, К1, К2 – контакторы и Р – регулировочный токоограничивающий реактор Допустим, требуется переключить со второго на первое ответвление. Отключаем контактор К 1 переводим подвижный контакт в на регулировочное ответвление 1, включаем контактор К1. С помощью трансформатора с РПН переключая регулировочные обмотки, выполняем требование встречного регулирования.

8.7 ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ

Измерительные трансформаторы тока и напряжения служат для уменьшения соответственно тока и напряжения до значений, на которые рассчитаны вторичные реле и измерительные приборы, а также отделения вторичных цепей от первичных (силовых) для обеспечения безопасности обслуживающего персонала. К вторичным обмоткам трансформаторов тока подключают амперметры, реле тока, а также токовые обмотки других приборов и аппаратов (ваттметров, электрических счетчиков, реле мощности).К вторичным обмоткам трансформаторов напряжения подключают вольтметры, реле напряжения, а также обмотки напряжения других приборов и аппаратов. Трансформаторы тока имеют замкнутый магнитопровод ,первичную и вторичную обмотки. Первичная обмотка включается в первичную цепь с первичным током. Важной характеристикой трансформатора тока является коэффициент трансформации К, равный отношению первичного тока I1 к вторичному I2 . Основные параметры трансформаторов тока – номинальные первичный и вторичный токи, класс точности, нагрузка вторичной цепи, определяемая мощностью в вольтамперах или сопротивлением в Омах, и предельная кратность тока. Трансформаторы тока обычно имеют первичные обмотки на токи от 5 до 15000 А и вторичные - на 5 А. Класс точности – обобщенная характеристика трансформатора тока, определяемая установленными пределами допустимых погрешностей при заданных условиях работы, - обозначается числом, показывающим допустимую токовую погрешность в процентах при номинальном первичном токе. Выпускаются трансформаторы тока 0,5; 1 и 3 классов точности. Номинальной мощностью трансформатора называют такую нагрузку, при которой погрешность не превышает предельно допустимого значения. Промышленностью выпускается трансформаторы тока напряжением до 750 кВ внутренней и наружной установки различного конструктивного исполнения:

опорные – для установки на опорной плоскости;

встроенные – первичная обмотка которых служит вводом электротехнического устройства;

проходные – предназначенные для использования в качестве ввода;

шинные – у которых первичной обмоткой служат шины распределительного устройства;

втулочные – проходные шинные;

электроизмерительные клещи – переносные разъёмные без первичной обмотки, магнитная цепь которых может размыкаться, а затем замыкаться вокруг проводника с измеряемым током.

Выводы первичных обмоток трансформаторов тока обозначают: Л 1- начало и Л 2 – конец, а вторичных И 1 – начало и И 2 – конец. Применяются несколько схем соединения трансформаторов тока. При схеме полная звезда трансформаторы тока устанавливают в трёх фазах, соединяя одноимённые выводы (начала или концы) между собой. К реле отходят четыре провода: три от свободных выводов трансформаторов тока и один от объединённых. При схеме треугольник, вторичные обмотки трёх трансформаторов тока соединяют последовательно, образуя замкнутый контур. Эту схему применяют, когда требуется получить больший ток во вторичной цепи или осуществить сдвиг вторичного тока по фазе на 30 или 330 градусов. При схемах неполная звезда или на разность токов, используют по два трансформатора тока, что позволяет обойтись меньшим количеством реле. Такие схемы получили распространение в сетях с изолированной нейтралью. При схеме фильтр токов нулевой последовательности, трансформаторы тока устанавливают на трёх фазах, соединяя их вторичные обмотки параллельно. Ток во вторичной цепи будет проходить только при замыканиях электрической сети на землю. В трансформаторах тока изолировать первичную обмотку от вторичной тем труднее, чем выше напряжение. Трансформаторы тока при этом становятся сложными в изготовлении, громоздкими и дорогими. В последние годы созданы не имеющие этих недостатков магнитные и оптико-электронные измерительные трансформаторы тока.

Магнитные трансформаторы тока в отличие от обычных не врезают в провода силовой цепи, а располагают под ними на безопасном расстоянии от частей Электро установки, находящихся под напряжением. Преимуществом их являются низкая стоимость, возможность размещения в любом месте присоединения без специальных конструкций для установки. Применяют эти трансформаторы в устройствах защиты линий и силовых трансформаторах напряжением 35-220 кВ, особенно на подстанциях без выключателей.

Оптико–электронный трансформатор тока представляет собой первичный преобразователь, расположенный в близи провода с контролируемым током, и приёмное устройство, размещенное на безопасном расстоянии от частей, находящихся под напряжением. Преобразователь и приёмное устройство связаны между собой пучком света, который передаётся внутри полого изолятора по диэлектрическому световоду.
