Проект электрокотельной ИГТУ
Кабель термическое действие тока не выдерживает, поэтому выбираем кабель большего сечения.
Кабель ААГУ-6 кВ (3 х 95). IДОП = 215 А.
95 мм2 > 71,1 мм2
Кабель термическое действие тока выдержит.
3.Кабель от РУ-6 кВ до электрокотельной.
Кабель ААГУ -6 кВ 3(3х150)
Минимальное допустимое сечение жилы кабеля по условиям термической стойкости:
3х150 мм2 < 71,1 мм2
Кабель термическое действие тока выдержит.

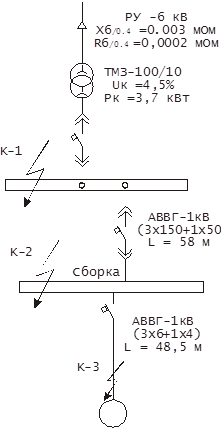

Рис. 2.3
Приводим сопротивления системы электроснабжения высшего напряжения к напряжению 0,4 кВ:
R6/0,4 = R6 ∙ ∙ КТ2 = = 0,0002 мОм
X6/0,4 = X6 ∙ ∙ КТ2 = = 0,003 мОм
Сопротивление цехового трансформатора:
RТ = ∙106 = 31,5 мОм
XТ = ∙106 = 20,8 мОм
Удельные сопротивления жилы кабеля АВВГ-1 кВ (3х150 + 1х50):
R0Ф= 0,22 Ом/км;Х0Ф=0,06 Ом/км.[6]
Сопротивление жилы кабеля длиной L1 =0,058 км:
R1Ф = R0Ф ∙ L1=0,22 ∙ 0,058 = 0,012 Ом;
Х1Ф = Х0Ф ∙ L1=0,06 ∙ 0,058 = 0,0034 Ом.
Удельные сопротивления жилы кабеля АВВГ-1 кВ (3х6 + 1х4):
R0Ф= 5,55 Ом/км;Х0Ф=0,09 Ом/км.[9]
Сопротивление жилы кабеля длиной L2 =0,0458 км:
R2Ф = R0Ф ∙ L2=5,55 ∙ 0,0458 = 0,254 Ом.
Х2Ф = Х0Ф ∙ L2=0,09 ∙ 0,0458 = 0,0041 Ом;
Короткое замыкание в точке К-1:
Результирующее сопротивление:
Индуктивное сопротивление:
Х РЕЗ = Х 6/0,4 + Х Т = 0,003 + 20,8 = 20,803 мОм
Активное сопротивление:
R РЕЗ = R 6/0.4 +RТ +RДОБ = 0,0002 +31,5 +15 =46,5002 мОм
где RДОБ = 15 мОм –переходное сопротивление контактов [24]
Результирующее полное сопротивление:
Z РЕЗ = = 50,9 мОм
Значение тока короткого замыкания в точке К-1:
Ударный ток короткого замыкания:
iУ К-1 =∙ КУ ∙ I К-1 =∙ 1,05 ∙ 4,5 = 6,68 кА
где КУ =1,05 –ударный коэффициент [24].
Короткое замыкание в точке К-2:
1. Результирующее сопротивление:
Индуктивное сопротивление:
Х РЕЗ = Х 6/0,4 + Х Т + X1Ф =0,003 + 20,8 + 3,4 =24,2 мОм
Активное сопротивление:
R РЕЗ = R 6/0.4 +RТ + R1Ф + RДОБ = 0,0002 + 31,5 + 12 + 15 + 20 =
= 78,5 мОм
где RДОБ = 20 мОм –переходное сопротивление контактов [24]
Результирующее полное сопротивление:
Z РЕЗ = = 82,2 мОм
Значение тока короткого замыкания в точке К-2:
Ударный ток короткого замыкания:
iУ К-2 =∙ КУ ∙ I К-2 =∙ 1,03 ∙ 2,8 = 4,1 кА
где КУ =1,03 –ударный коэффициент [24].
Короткое замыкание в точке К-3:
1. Результирующее сопротивление:
Индуктивное сопротивление:
Х РЕЗ = Х 6/0,4 + Х Т + X1Ф + X2Ф = 0,003 + 20,8 + 3,4 + 4,1 =28,3 мОм
Активное сопротивление:
R РЕЗ = R 6/0.4 +RТ + R1Ф + R2Ф + RДОБ = 0,0002 + 31,5 +12 + 254 + 15 + 20 + 25 + 30 =387,5 мОм
где RДОБ = 25 мОм и 30 мОм –переходное сопротивление контактов [24]
Результирующее полное сопротивление:
Z РЕЗ = = 388,5 мОм
5.Значение тока короткого замыкания в точке К-3:
6.Ударный ток короткого замыкания:
iУ К-3 =∙ КУ ∙ I К-3 =∙ 1 ∙0,59 = 0,83 кА
где КУ =1 –ударный коэффициент [24].
Результаты расчетов токов трехфазного короткого замыкания заносим в сводную таблицу 3.26. .
Таблица 3.26. Сводная таблица расчета токов короткого замыкания | ||
Точка К.З. |
I К (3) , кА |
i У , кА |
К-1 |
4,5 |
6,68 |
К-2 |
2,8 |
4,1 |
К-3 |
0,59 |
0,83 |
3.12 ВЫБОР ЭЛЕКТРИЧЕСКИХ АППАРАТОВ НАПРЯЖЕНИЕМ ДО 1000 В. ВЫБОР АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
Автоматические выключатели предназначены для автоматического размыкания электрических цепей при ненормальных режимах работы, для редких оперативных переключений при нормальных режимах, а также для защиты электрических цепей при недопустимых снижениях напряжения. Наименьший ток, вызывающий отключение автоматического выключателя, называют током срабатывания, а настройку расцепителя автоматического выключателя на заданный ток срабатывания – уставкой тока срабатывания.
1) Номинальный ток автоматического выключателя:
Выбирается по длительному расчетному току.
Iав ? Iн.дл
2) Номинальный ток теплового расцепителя:
Выбирается по длительному расчетному току линии:
Iн.тр ? Iн.дл
Для двигателя:
Iн.дл = Iном
Iном - номинальный ток двигателя
Для группы эл. приёмников:
