Наладка электрооборудования

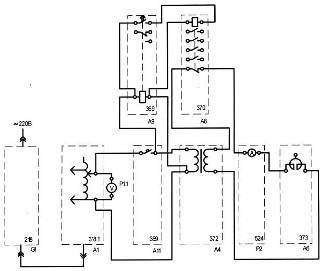

Рисунок 20 – Монтажная схема

Указания по проведению эксперимента

а) отключаем выключатель А11

б) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее прот

ив часовой стрелки положение

в) устанавливаем желаемую уставку t1 реле времени А9, например 1 с, и занесите её в таблицу 14

г) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

д) включаем выключатели <<СЕТЬ>> автотрансформатора А1, блока мультиметров Р1, измерителя тока и времени Р2

е) активируем используемый мультиметр Р1.1

ж) вращая регулировочную рукоятку автотрансформатора А1, устанавливаем по вольтметру Р1.1 напряжение на выходе автотрансформатора А1, равное 220 В

з) включаем выключатель А11

и) после срабатывания реле времени А9 считаем время t2, высвечивающееся на индикаторе измерителя тока Р2, и заносим его в таблицу 14

Таблица 14

к) отключаем выключатель А11

л) увеличиваем уставку t1 реле времени А9, например, на 1 с

м) повторяем операции начиная с включения выключателя А11 и заканчивая увеличением уставки t1 реле времени А9

н) операции повторяем до достижения уставки t1 реле времени А9 значения, равного 9 с

о) отключаем автоматический выключатель в однофазном источнике питания G1

п) отключаем выключатели <<СЕТЬ>> автотрансформатора А1, блока мультиметров Р1, измерителя тока и времени Р2

р) используя данные таблицы 14, построим искомую зависимость выдержки времени от уставки электромеханического реле времени t2=f(t1)

Рисунок 21 – График зависимости выдержки времени от уставки

3.11 Определение коэффициента возврата электромагнитного реле переменного напряжения

Цель работы: Ознакомиться со схемой включения электромагнитного промежуточного реле переменного напряжения и определить коэффициент возврата. Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 15

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажной схемой, представленной на рисунке 22

Таблица 15 – перечень устройств

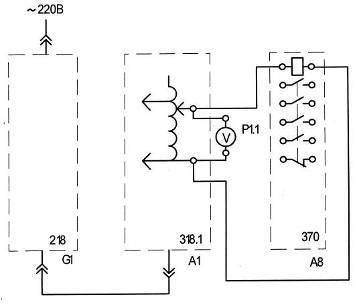

Рисунок 22 – монтажная схема

Указания по проведению эксперимента

а) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

б) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

в) включаем выключатели <<СЕТЬ>> блока мультиметров Р1 и автотрансформатора А1

г) активируем используемый мультиметр Р1.1

д) медленно вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, увеличиваем напряжение, прикладываемое к обмотке реле А8

е) в момент срабатывания реле А8 зафиксируем с помощью вольтметра Р1.1 напряжение U1

ж) медленно вращая регулировочную рукоятку автотрансформатора А1 против часовой стрелки, уменьшаем напряжение, прикладываемое к обмотке реле А8

з) в момент возврата реле А8 зафиксируем с помощью вольтметра Р1.1 напряжение U2

и) отключаем автоматический выключатель в однофазном источнике питания G1

к) отключаем выключатели <<СЕТЬ>> блока мультиметров Р1 и автотрансформатора А1

л) вычисляем коэффициент возврата k электромагнитного промежуточного реле переменного напряжения по формуле

k = U2/U1 (9)

где U1 – напряжение срабатывания, В

U2 – напряжение отпускания, В

k = 89/144 = 0,618

3.12 Программирование и работа микропроцессорного блока управления и защиты асинхронного двигателя

Цель работы: Ознакомится с работой и выполнить программирование микропроцессорного блока управления и защиты асинхронного двигателя.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 16

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии со схемами электрической соединений представленной на рисунке 23 и монтажной схемой представленной на рисунке 24

Таблица 16 – перечень устройств
