Наладка электрооборудования

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 7

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 11

Таблица 7

– Перечень устройств

Рисунок 11 – Монтажная схема

Указания по проведению эксперимента

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания

б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1

в) соединяем аппаратуру в соответствии со схемой электрической соединений

г) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

д) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

е) включаем выключатель «СЕТЬ» автотрансформатора А1 и блока мультиметров Р1

ж) активизируем используемые мультиметры Р1.1 и Р1.2

з) вращая регулировочную рукоятку автотрансформатора А1, увеличиваем напряжение U, приложенное к ограничителю перенапряжений в блоке А18, и заносим показания вольтметра Р1.1 (напряжение U на ограничителе перенапряжений) в таблицу 8. Ток I при этом не должен превышать 1мА для ограничителей перенапряжений RU1, RU2 и 2мА для RU3

Таблица 8

и) отключаем автоматический выключатель в однофазном источнике питания G1

к) отключаем выключатель «СЕТЬ» автотрансформатора А1 и блока мультиметров Р1

л) используя данные таблицы 8, построим искомую вольтамперную характеристику U=f(I) ограничителя перенапряжений

Рисунок 12 – Вольтамперная характеристика

3.6 Определение индуктивных сопротивлений сдвоенного реактора

Цель работы: Ознакомится со схемой включения сдвоенного реактора и определить его индуктивные сопротивления.

Программа работы

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 9

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажными схемами представленными на рисунке 13, 14, 15

Таблица 9 - Перечень устройств

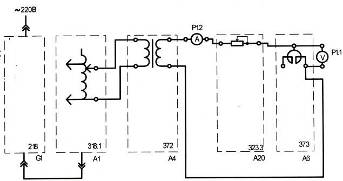

Рисунок 13 - Монтажная схема

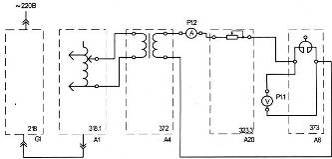

Рисунок 14 - Монтажная схема

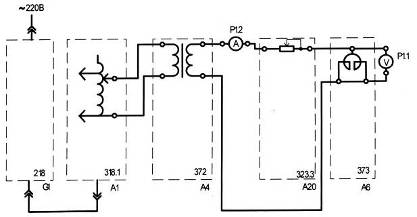

Рисунок 15 - Монтажная схема

Указания по проведению эксперимента

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания

б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 13(для определения индуктивного сопротивления реактора А6 без учета взаимной индуктивности) или 14 (для определения индуктивного сопротивления реактора А6 с учетом взаимной индуктивности) или 15 (для определения сквозного индуктивного сопротивления реактора А6)

г) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

д) устанавливаем сопротивление реостата А20 равным 20 Ом

е) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

ж) включаем выключатель «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1

з) активизируем используемые мультиметры Р1.1 и Р1.2

и) вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, устанавливаем и зафиксируем (с помощью амперметра Р1.2) ток I реактора, равным, например 0,5 А (но не более 1 А)

к) зафиксируем с помощью вольтметра Р1.1 напряжение U
