Наладка электрооборудования

л) отключаем выключатель «СЕТЬ» автотрансформатора А1

м) с помощью третьего мультиметра блока Р1 измеряем омическое сопротивление R реактора А6

н) отключаем автоматический выключатель в однофазном источнике питания G1

о) отключаем выключатель «СЕТЬ» блока мультиметров Р1

п) вычисляем полное сопротивление реактора Z, Ом, по формуле:

Z=U/I (2)

где U - напряжение реактора,

В

I - ток реактора, А

Z=0.11/0.5=0.22 Ом

р) вычисляем индуктивное сопротивление реактора X, Ом, по формуле

X=(Z² - R²)½. (3)

где Z - полное сопротивление реактора, Ом

R - омическое сопротивление реактора, Ом

X=(0.22²-0.9²)½=0.381 Ом

3.7 Определение погрешности трансформатора тока

Цель работы: Ознакомится со схемой включения трансформатора тока и определить его погрешность.

Программа работы

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания перечень устройств представлен в таблице 10

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 16

Таблица 10 - Перечень устройств

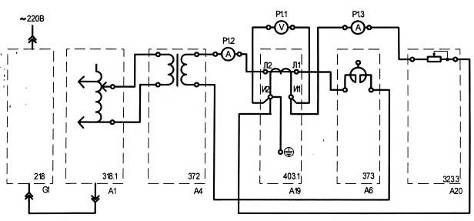

Рисунок 16 - Монтажная схема

Указания по проведению эксперимента

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания

б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1

в) соединяем аппаратуру в соответствии со схемой электрической соединений

г) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

д) устанавливаем сопротивление реостата А20 равным, например, 10 Ом

е) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

ж) включаем выключатели «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1

з) активизируем мультиметры блока Р1

и) вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, устанавливаем и зафиксируем (с помощью амперметра Р1.2) первичный ток I1 трансформатора тока А19, равным 1,0А

к) зафиксируем с помощью вольтметра Р1.1 и амперметра Р1.3 соответственно напряжение U2 и ток I2 вторичной обмотки трансформатора тока А19

л) отключим автоматический выключатель в однофазном источнике питания G1

м) отключим выключатель «СЕТЬ» автотрансформатора А1 и блока мультиметров Р1

н) вычислим нагрузку S2 трансформатора тока А19 по формуле:

S2 = U2 · I2 (4)

где U2 - напряжение вторичной обмотки трансформатора, В

I2 - ток вторичной обмотки трансформатора, А

S2 = 8 · 1,02 = 8,16

о) вычисляем погрешность Δ I, % трансформатора тока А19 по формуле

Δ I = (I2/I1-1) · 100, %. (5)

где I1 - ток первичной обмотки трансформатора, А

Δ I = (1/1,02 – 1) · 100% = 1,96%

3.8 Определение погрешности трансформатора напряжения

Цель работы: Ознакомится со схемой включения трансформатора напряжения и определить его погрешность.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 11

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажными схемами 17, 18

Таблица 11 – Перечень устройств

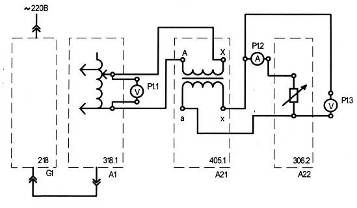

Рисунок 17 – Монтажная схема

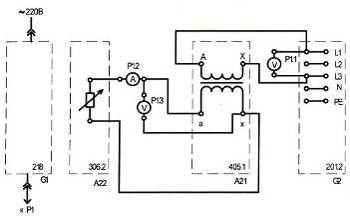

Рисунок 18 – Монтажная схема

Указания по проведению эксперимента

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания

б) соединяем гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" автотрансформатора А1 или трехфазного источника питания G2

в) соединяем аппаратуру в соответствии со схемой электрической соединений 17 или 18

г) поворачиваем регулировочную рукоятку автотрансформатора А1 (для схемы 1) в крайнее против часовой стрелки положение
