Наладка электрооборудования

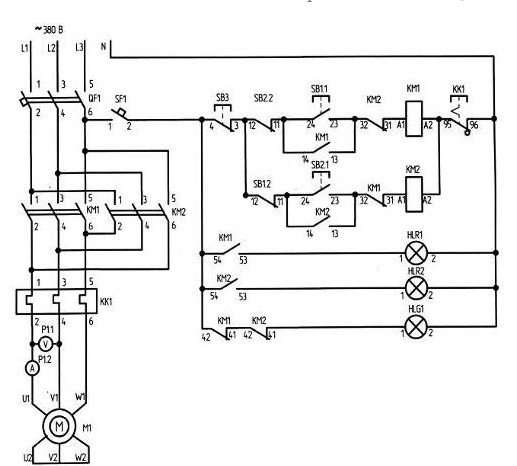

Рисунок 1 – Электрическая схема соединений

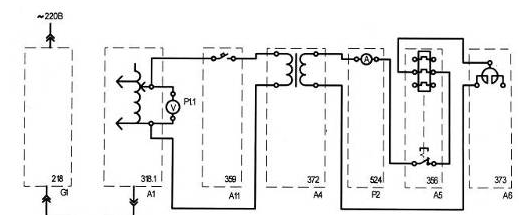

Рисунок 2 - Монтажная схема

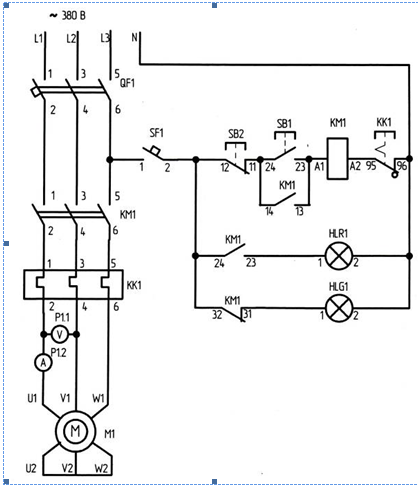

Рисунок 3 – Электрическая схема соединений

Рисунок 4 – Монтажная схема

Указания по проведению эксперимента

а) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

б) включаем выключатель <<СЕТЬ>> блока мультиметров Р1

в) активируем используемые мультиметры Р1.1 и Р1.2

г) включаем источник G2. О наличии напряжений фаз на его выходе должны сигнализировать светящиеся лампочки

д) включаем выключатель А10

е) включаем выключатель А11. В результате загорится зеленая лампа блока А13, сигнализирующая о готовности двигателя М1 к пуску

ж) нажимаем верхнюю кнопку поста управления А12. В результате произойдёт прямой пуск двигателя М1, о чём будет сигнализировать загоревшаяся красная лампа в блоке А13. Вольтметр Р1.1 и амперметр Р1.2 покажут напряжение и ток двигателя М1. Зелёная лампа в блоке А13 погаснет

з) нажимаем нижнюю кнопку поста управления А12. В результате произойдёт отключение двигателя М1 от электрической сети и последующий его остановке. Двигатель М1 будет готов к очередному пуску, о чём будет сигнализировать загоревшаяся зелёная лампа в блоке А13. Красная лампа в блоке А13 погаснет

и) по завершении эксперимента отключаем нажатием на кнопку <<красный гриб>> трёхфазный источник питания G2 и автоматический выключатель в однофазном источнике питания G1

3.2 Снятие времятоковой характеристики электротеплового реле

Цель работы: Ознакомиться со схемой включения электротеплового реле и снять времятоковую характеристику

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 2

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 5

Таблица 2 – Перечень устройств

Рисунок 5 – Монтажная схема

Указания по проведению эксперимента

а) отключаем выключатель А11

б) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

в) вращая регулировочный винт, устанавливаем желаемую уставку электротеплового реле А5

г) если выступает шток электротеплового реле А5, то нажимаем его

д) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

е) включаем выключатели <<СЕТЬ>> автотрансформатора А1, блока мультиметров Р1, измерителя тока и времени Р2

ж) активируем используемый мультиметр Р1.1

з) вращая регулировочную рукоятку автотрансформатора А1, устанавливаем по вольтметру Р1.1 напряжение, на выходе автотрансформатора А1 равное, например, 220 В

и) включаем выключатель А11

к) после срабатывания электротеплового реле А5 считаем показания тока I и времени t, высвечивающиеся на индикаторах измерителя тока и времени Р2, и заносим их в таблицу 3

Таблица 3

л) отключаем выключатель А11

м) нажимаем выступающий шток электротеплового реле А5

н) уменьшаем напряжение на выходе автотрансформатора А1, например, на 20 В

о) операции повторяем до тех пор, пока после включения выключателя А11 электротепловое реле А5 не перестанет отключаться

п) отключаем автоматический выключатель в однофазном источнике питания G1

р) отключаем выключатели <<СЕТЬ>> автотрансформатора А1, блока мультиметров Р1, измерителя тока и времени Р2

с) используя данные таблицы 3, построим искомую времятоковую характеристику t = f(I) электротеплового реле

Рисунок 6 - Времятоковая характеристика

3.3 Снятие времятоковой характеристики автоматического воздушного выключателя

Цель работы: Ознакомится с работой и характеристиками автоматического воздушного выключателя.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 4

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1
