Наладка электрооборудования

д) устанавливаем активную А22 равной, например, 50

е) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

ж) включаем выключатели «СЕТЬ» блока мультиметров Р1 и автотрансформатора А1

з) активизируем мультиметры блока Р1

и) включаем выключатель «СЕТЬ» автотрансформатора А1 (для схемы 13) или включите трехфазный источник питания

G2 (для схемы 18)

к) зафиксируем (с помощью вольтметра Р1.1) первичное напряжение U1 трансформатора напряжения А21

л) зафиксируем с помощью вольтметра Р1.3 и амперметра Р1.2 соответственно напряжение U2 и ток I2 вторичной обмотки трансформатора напряжения А21

м) отключаем автоматический выключатель в однофазном источнике питания G1 (для схемы 13) или трехфазный источник питания G2 (для схемы 18)

н) отключаем выключатель «СЕТЬ» автотрансформатора А1 (для схемы 17) и блока мультиметров Р1

о) вычисляем нагрузку S2, кВт, трансформатора напряжения А21 по формуле

S2 = U2 · I2 (6)

где U2 – напряжение вторичной обмотки, В

I2 – ток вторичной обмотки, А

S2 = 85 · 0,38 = 32,3 кВт

п) вычисляем погрешность Δ U, %, трансформатора напряжения А21 по формуле

Δ U = (U2/U1-1)100, % (7)

где U1 – напряжение первичной обмотки, В

Δ U = (85/266 – 1)100% =68%

3.9 Определение коэффициента возврата электромагнитного реле переменного тока

Цель работы: Ознакомиться со схемой включения электромагнитного реле переменного тока и определить коэффициент возврата.

Программа работы:

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 12

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

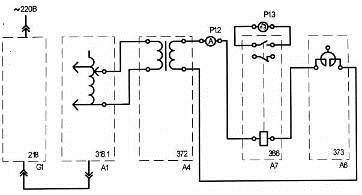

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 19

Таблица 12 – Перечень устройств

Указания по проведению эксперимента:

а) поворачиваем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение

б) устанавливаем желаемую уставку реле тока А7, например 1,5 А

в) включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1

г) включаем выключатели <<СЕТЬ>> блока мультиметров Р1 и автотрансформатора А1

д) активируем используемые мультиметры Р1.2 и Р1.3

е) медленно вращая регулировочную рукоятку автотрансформатора А1 по часовой стрелке, увеличиваем ток, протекающий по обмотке реле А7

ж) в момент срабатывания реле А7 (определяется по появлению звукового сигнала, издаваемого включенным в режиме <<прозвонки>> мультиметром Р1.3) зафиксируем с помощью амперметра Р1.2 ток I1

з) медленно вращая регулировочную рукоятку автотрансформатора А1 против часовой стрелки, уменьшаем ток, протекающий по обмотке реле А7

и) в момент возврата реле А7 (определяется по исчезновению звукового сигнала, издаваемого включенным в режиме <<прозвонки>> мультиметром Р1.3) зафиксируем с помощью амперметра Р1.2 ток I2

к) отключаем автоматический выключатель в однофазном источнике питания G1

л) отключаем выключатели <<СЕТЬ>> блока мультиметров Р1 и автотрансформатора А1

м) вычисляем коэффициент возврата k электромагнитного реле переменного тока по формуле

k = I2/I1 (8)

где I1 – ток срабатывания, А

I2 – ток отпускания, А k = 1,18/1,45 =0,8

3.10 Снятие зависимости выдержки времени от уставки электромеханического реле времени

Цель работы: Изучить порядок настройки электромеханического реле времени и снять зависимость выдержки времени от уставки реле.

Программа работы

а) убеждаемся, что устройства, используемые в эксперименте, отключены от сети электропитания, перечень устройств представлен в таблице 13

б) соединяем гнёзда защитного заземления устройств, используемых в эксперименте, с гнездом «РЕ» трёхфазного источника питания А1

в) соединяем аппаратуру в соответствии с монтажной схемой представленной на рисунке 20

Таблица 13 – перечень устройств
