Расчет флотационной установки.

Q=5,19 м3/сут.

Флотационные камеры принимаем квадратными в плане со стороной квадрата l=6·dи (dи = 0,2-0,75м — диаметр импеллера). Принимаем dи=0,25 м, тогда l=6·0,25=1,5м.

Рабочий объем камеры:

Vф= hф·l2

где hф — рабочая высота флотационной камеры (обычно 1,5—3 м);

hф=Нст/ρф.ж

где ρф.ж — плотность флотируемой жидкости (водно-

воздушной смеси), ρф.ж =0,67·ρж, т/м3; Нст — статический уровень сточной воды в камере (до флотации), м:

Нст=φυ2и/(2·g)

здесь φ=0,2-0,3 — коэффициент напора; υи — окружная скорость вращения импеллера, равная 12—15 м/с.

Тогда

Нст=0,25×122/(2×9,8)=1,8м

hф=1,8/(0,67×1)=2,7м

Vф=2,7×1,5=6,07м3

Число флотационных камер

где tф=20-30 мин — продолжительность флотации; Каэр = 0,35 — коэффициент аэрации.

Принимаем импеллерную флотационную установку, состоящую с одной флотационной камерой. Флотационная установка рисунок 5.1.

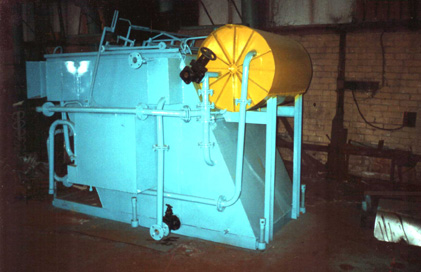

Рисунок 5.1. Установка импеллерной флотации.

Схема ЛОС предприятия с флотационной установкой представлена на рисунке 5.2.

Снижение концентраций загрязняющих веществ с учетом степени очистки во флотаторе представлено в таблице 5.1.

Таблица 5.1. Снижение концентраций загрязняющих веществ во флотаторе.

Наименование вещества

Сст мг/л (до очистки)

Кф % очистки

Сст мг/л (после очистки)

ДКmin мг/л

Взвеш. в-ва.

750

99

7,5

300

Нефтепрод

20,7

95

1,03

4,29

Железо общ.

4

75

1

2

ХПК

400

60

160

300

Минер. общ.

1500

0

1500

1000

5.2.2 Восстановление работы оборотной системы

Как упоминалось ранее, на предприятии предусмотрена оборотная система водоснабжения для повторного использования вод для мытья автомобилей. Однако она не используется поскольку вода не подвергается достаточной очистки и сбрасывается в городскую канализационную сеть с превышением концентраций по некоторым загрязняющим веществам. Источником воды на участке мытья является городской водопровод.

В настоящее время предпочтение отдается установкам с оборотным водоснабжением. Это связано с необходимостью уменьшить расход используемой питьевой воды и тем самым снизить затраты на её использование.

Наличие оборотной системы позволит повторно использовать 90-95% исходной воды и обеспечить бессточный цикл на предприятии. Свежая вода может использоваться для восполнения потерь (15% от всей используемой воды). Вода используемая для мытья автотранспорта должна соответствовать требованиям представленным в приложении 5 таблице 5.1.

После введения предложенных мероприятий вода прошедшая очистку на локальных очистных сооружениях будет полностью соответствовать требованиям предъявляемым воде используемой для мытья автотранспорта.

Также в качестве ресурсосберегающих мероприятий можно предложить использование поверхностного стока после очистки для подпитки системы оборотного водоснабжения. Количество образующихся на территории предприятия дождевых и снеговых сточных вод 2761 м3/год (раздел 4.2.1. настоящего диплома). По системе ливневой канализации сточные воды отводятся в ливневой коллектор. Состав сточных вод представлен в таблице 5.2.

Таблица 5.2. Приблизительный состав сточных вод с территории предприятия.

Показатель

Сод-е в дождевом стоке, г/м3

Взвешенные вещества

500

БПК5

40

ХПК

300

Нефтепродукты

10

Минеральный состав

500

Для использования сточных вод с территории предприятия в качестве воды для подпитки оборотной системы необходимо предусмотреть систему сбора в виде резервуара предварительного сбора (для этих целей можно использовать существующий отстойник), водопроводную сеть и насос для перекачки воды из резервуара.

Очистку поверхностного стока можно предусмотреть вместе с производственными сточными водами. Избыток собранных сточных вод после очистки может использоваться для полива территории или сбрасываться в канализацию.

Реализация таких природоохранных мероприятий может позволить снизить нагрузку на окружающую природную среду от автотранспортного предприятия 2022, сократить экономические затраты предприятия связанные с отсутствием надлежащей системы очистки сточных вод, а также уменьшить количество природных ресурсов, в частности воды, расходуемой в технологических процессах. Схема использования поверхностного стока после предварительной очистки на ЛОС в качестве воды для мойки автотранспорта представлена в приложении 5 рисунок 5.1.

5.2.3 Расчет количества извлекаемых загрязняющих веществ для выбранной схемы очистки воды

Масса извлеченного загрязнителя при очистке производственных сточных вод.

Определяется по формуле:

M = Q×(Сн-Ск),

Где Q – расход воды в год, м3.

Q = 1816 м3

Сн – концентрация загрязнителя в сточной воде, г/ м3

Для нефтепродуктов Сн=20,7 г/ м3.

Для взвешенных веществ Сн=750 г/ м3.

Ск – концентрация загрязнителя в очищенной воде, г/ м3

Для нефтепродуктов Ск= 1 г/ м3.

Для взвешенных веществ Ск= 3 г/ м3.

Масса извлеченных нефтепродуктов

Мн.в. = 1816×(20,7-1) = 0,035т

Масса извлеченных взвешенных веществ

Мв.в. = 1816×(750-3) = 1,356 т

Масса извлеченного загрязнителя при очистке поверхностного стока.

M = Q×(Сн-Ск),

где Q – расход воды в год, м3. Q = 2761 м3

Сн – концентрация загрязнителя в сточной воде, г/ м3

Для нефтепродуктов Сн=10 г/ м3.

Для взвешенных веществ Сн=500 г/ м3.
