Двойственность в линейном программировании

1. Целевая ячейка – G6;

2. Включить кнопку «максимальное значение»;

3. Указать изменяемые ячейки (расположение переменных) – B8:D8;

4. Записать ограничения. Их можно записать прямо в этом же окне, но лучше выбрать «добавить» и в появившемся окне «добавить» последовательно записать ограничения:

B8:D8 0 – неотрицатель

ности переменных;

G2:G4 F2:F4 – плановый расход ресурсов меньше их запаса.

Теперь электронная модель сформирована и можно решать задачу. Для этого нужно вернуться в окно «поиск решения» и нажать «выполнить». Если электронная модель сформирована правильно, то будет получено сообщение, что задача решена. Результат решения находится на листе EXCEL и в трех отчетах: Результаты, Устойчивость, Пределы.

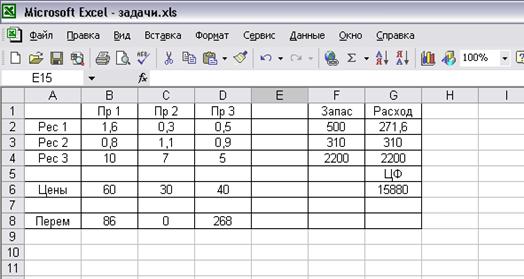

Рис. 4.1.4

Основные результаты видны в таблице (рис. 4.1.4.). По сравнению с условиями задачи, показанными на рис. 4.1.3., появились данные:

1. Значение целевой функции в ячейке G6 = 15880;

2. Значения переменных в ячейках B8:D8: х1 = 86, х2 = 0, х3 = 268; это значит, что 1-й продукт должен производиться в объеме 86 единиц, 2-й – 0, а 3-й – 286.

3. Плановый расход ресурсов в ячейках G2:G4: расход 1-го ресурса = 271,6, расход 2-го ресурса = 310, расход 3-го ресурса = 2200.

Как видно 1-й ресурс недоиспользован, а 2-й и 3-й израсходованы полностью.

Кроме результатов в электронной таблице EXCEL готовит три отчета: Результаты, Устойчивость, Пределы. Отчет по результатам изображен на рис 4.1.5, где изображены три таблицы.

Отчет по результатам

Целевая ячейка (максимум)

Ячейка Имя Исходно Результат

$G$6 Цены ЦФ 15880

Изменяемые Ячейки

Ограничения

Рис. 4.1.5

1-я таблица – целевая ячейка – дает значение целевой функции, которая уже имеется в таблице EXCEL, значит, эти данные избыточны.

2-я таблица – изменяемые ячейки – дает значение переменных, которые уже имеются в таблице EXCEL, эти данные тоже избыточны.

3-я таблица – ограничения – дает оценку ограничений. Колонка «значение» дает значения планового расхода ресурсов и переменных – эти данные имеются в таблице EXCEL и здесь избыточны. Столбец «статус» значением «связанное» отмечает ограничения (не больше или не меньше), которые в результате решения превратились в строгие равенства, прочие ограничения имеют статус «несвязанные». Столбец «разница» показывает, на какую величину ограничения отклонились от строгого равенства. Так, например, ограничение 1-го ресурса 500, плановое значение 271,6, разница = 500 – 271,6 = 228,4.

Отчет по устойчивости изображен на рис. 4.1.6. Он состоит из двух таблиц.

Отчет по устойчивости

Изменяемые ячейки

Ограничения

Рис. 4.1.6

Таблица «изменяемые ячейки» показывает значения переменных, которые уже имеются в таблице EXCEL. Столбец «нормируемый градиент» показывает, как влияет увеличение переменных на единицу на величину целевой функции. Таблица «ограничения» содержит важную информацию в столбце «Лагранжа множители». Эти величины в литературе имеют различные названия: объективно обусловленные оценки (О.О.О.) по Л. Канторовичу, двойственные оценки по Д. Данцигу, оптимальные цены, теневые цены и другие. В дальнейшем будем называть их наиболее распространенным именем – двойственные оценки и обозначать – vi, где i – номер ограничения. В данном примере v1 = 0, v2 = 20,0, v3 = 4,4. Отчет по пределам показан на рис. 4.1.7.

Отчет по пределам

Рис. 4.1.7.

В этом отчете уже в третий раз дается значение целевой функции 15880, в пятый раз значение переменных (х1 = 86, х2 = 0, х3 = 268). Нижний предел для всех переменных = 0, так, установлены ограничения по переменным. Верхний предел равен соответственно 86, 0 и 268, так устанавливают ограничения по ресурсам. Целевой результат показывает значение целевой функции при соответствующих значениях переменных. Если х1 = 0, то ЦФ = 10720 и т.д.
