4.Оснастка должна иметь минимальную массу с целью сокращения времени прогрева и экономии материала при обеспечении требуемой жесткости.

5. Площадь проекции формообразующей поверхности на базовую (горизонтальную) поверхность оснастки должна быть максимальной, с целью повышения качества оснастки и удобства в работе.

6.Точность формообразующей поверхности оснастки по отношению к теоретичес

кому контуру изделия в зависимости от требований, предъявляемых к конструкции, должна соответствовать от ± 0.5 до ±1.5 миллиметров.

7.Рабочие поверхности оснастки должны обеспечивать качество поверхности деталей в соответствии с техническими условиями на изделие.

8.Царапины, забоины, вмятины и другие дефекты на рабочих поверхностях форм и поверхностях для выклейки вакуумного мешка не допускается.

9. Шероховатость поверхности оснастки должна быть в пределах: от 2.5 до 0.63 мкм.

10.Оснастка должна обеспечивать постоянство и равномерность распределения давления по всей поверхности детали, равномерность прогрева детали, возможность монтажа ограничительной рамки.

11.Обшивка оснастки должна иметь припуск по периметру 120 - 150 миллиметров для установки дренажных трубок, штуцеров и вакуумной диафрагмы (вакуумного мешка).

12.Формообразующая обшивка оснастки должна сохранять герметичность при режимах формования деталей из полимерных композиционных материалов.

13.Разметка на формах должна быть четко выполнена в соответствии с требованиями чертежа изделия и обеспечивать возможность переноса её на деталь путем отпечатка. Разметку оснастки производить по чертежам изделия, шаблонам, конструктивным плазам, по программе ЭВМ, чертежам оснастки.

Разметка должна включать: линию обреза детали; линию технологического припуска по ведомости подготовки шаблонов и оснастки; оси установки дополнительных элементов (усиливающих накладок, вкладышей); оси шпангоутов, стрингеров, лонжеронов, нервюр; оси установки шаблонов контура сечения (ШКС).

14. Разметка линии обреза сот, проекции линии (плоскости) пересечения плоскости скоса сот с поверхностью сотоблока выполнять рисками глубиной 0,3 - 0,5 миллиметров. Остальную информацию наносить шириной и глубиной 0,8 – 1,0 миллиметров. Риски заливаются несмываемой тушью.

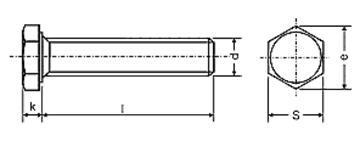

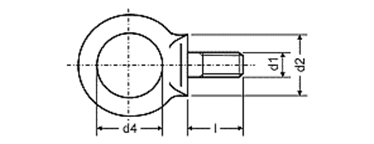

15. Оснастка для изготовления деталей из полимерных композиционных материалов должна быть безопасной и удобной в работе.

16. Размеры оснастки должны быть согласованы с рабочими размерами станков для ее обработки, автоклавов, термопечей и эргономическими возможностями рабочего персонала, который в дальнейшем будет производить детали на этой оснастке.

Список использованной литературы:

1. Гребеньков О.А. Конструкция элементов системы управления самолетом: Учебное пособие, - Казань: КАИ, 1984 - 36с.

2. Гребеньков О.А., Матяж А.И. Конструкция самолетов: Учебное пособие, - Казань: КАИ, 1976 - 50с.

3. Халиулин В.И., Шапаев И.И. Технология производства изделий из КМ; Подготовка производства и формирование структуры изделий из ПКМ; Конспект лекций. Казань: Изд-во КГТУ, 1998 - 63с.

4. Композиционные материалы: Справочник - В.В. Васильев, В.Д. Протасов, B.В. Болотин и др.; Под общей редакцией В.В. Васильева, Ю.М. Тарпопольского. М.: Машиностроение, 1990 - 512с.

5. Методическое пособие «Расчет ожидаемой точности сборки узлов и отсеков», В.И. Халиулин, КГТУ им. А.Н.Туполева, Казань, 1993.

6. Алексеев Г.В., Технология изготовления композиционных конструкций из ПКМ.

7. Крысин В.Н., Слоистые композиционные конструкции в авиастроении.

Приложения.

Приложение 1.

Связующее эпоксидное марки УП – 2227. Технические условия.

Настоящие технические условия распространяются на связующее эпоксидное марки УП – 2227, представляющее собой 44 – 50 %-й спирто - ацетоновый раствор композиции, состоящей из смеси эпоксидных смол, отвердителя и модификатора.

Связующее эпоксидное марки УП – 2227 предназначено для получения через препрег высокопрочных теплостойких композиционных материалов (органо-, стекло- и углепластиков) методами прессования, намотки, контактного и вакуумно-автоклавного формования. Пропитка наполнителя связующим эпоксидным УП – 2227 осуществляется при комнатной температуре, а отверждение композиционных материалов – при температурах 120-180 оС. Композиционные материалы на основе связующего УП – 2227 применяются в авиастроении, машиностроении и других отраслях промышленности.

Внешний вид: прозрачная, окрашенная жидкость. Допускается незначительный осадок, исчезающий при перемешивании. Плотность при температуре 25±2 оС – 956,0 – 980,0 кг/м3. Время желатизации при температуре 140±2 оС, не менее 30 мин.

Приложение 2.

Эскиз нижней обшивки внутреннего закрылка.
