Панель обшивки внутреннего закрылка

Температурный режим обеспечивает необходимые условия для полимери­зации связующего. Повышенное давление необходимо для плотной укладки слоев армирующего материала, удаления излишков связующего и для более прочного сцепления связующего с арматурой.

К основным технологическим параметрам относятся: давление, темпера­тура, скорость их изменения по времени и степень отверждения.

Конкретной к

омбинации связующего и арматуры будут соответствовать свои параметры. В процессе производства их величину необходимо строго вы­держивать.

Классификация способов формования.

В настоящее время существует много различных способов формования изделий из ПКМ. Это объясняется разнообразием свойств исходных компонентов композитов, а также различными требованиями к прочности и другим параметрам изделий.

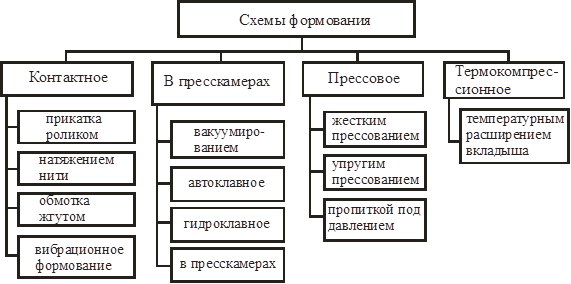

Рис.5. Классификация схем формования.

Для получения нашей детали мы выбрали пневмо-гидрокомпресснонные методы формования, а именно автоклавное формование.

Пневмо-гидрокомпрессионное формование объединяет группу методов, в которых рабочей средой, осуществляющей давление на поверхность препрега, является газ или жидкость. Другими характерными признаками являются нали­чие эластичной герметичной диафрагмы и создание вакуума под диафрагмой со стороны препрега.

Автоклавное формование - формуемое изделие поме­щают в специальное оборудование - автоклав, где создается избыточное давление.

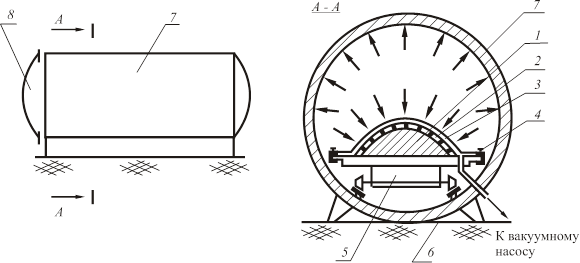

Рис.6. Формирование в автоклаве:

1 – форма; 2 – препрег; 3 – эластичная мембрана; 4 – уплотнители;

5 – тележка; 6 – рельсы; 7 – корпус автоклава; 8 – крышка.

Автоклав (рис.6.) представляет собой герметичную емкость в виде проч­ного, цилиндрической формы корпуса 7 с открывающейся крышкой 8.

В автоклаве может создаваться избыточное давление до 15 атмосфер и температура до 300°С. Давление создается или с помощью насосов, или за счет испарения жидкого азота; температура - с помощью электрических нагрева­тельных элементов или аэродинамическим нагревом специально спрофилиро­ванных мощных вентиляторов.

Автоклавы имеют числовые системы управления, позволяющие изменять и поддерживать давление и температуру в соответствии с заданным законом. Типовые автоклавы для авиационного производства имеют диаметр до 3 метров и длину 10-12 метров. Наибольший по размерам автоклав (производство Фирмы Scholz (ФРГ)) установлен на УАПК. Его диаметр около 6 метров, а дли­на рабочей камеры 21 метр.

Автоклав является универсальным оборудованием. Он позволяет осуществлять формование изделий различного конструктивного исполнения, в том числе больших размеров и сложной конфигурации. При этом давление на лю­бой части поверхности изделия одинаково.

К недостаткам следует отнести большую стоимость автоклава и большие энергетические затраты в пересчете на одну деталь. Особенно в случае, если за­грузка объема автоклава неполная. Кроме того, автоклав является взрывоопасным объектом. Мощность взрыва пропорциональна объему и давлению в емкости.

Тем не менее, автоклавное формование является наиболее распространенным в авиационной промышленности.

2.3. Составление номенклатуры оснастки для придания формы и процесса формования.

Для обеспечения необходимой геометрии детали из полимерного композиционного материала и условий формования к материалам для изготовления формообразующей металлической оснастки предъявляют следующие требования:

- легкость механической обработки;

- низкая стоимость и недефецитность;

- хорошая свариваемость.

1. Выклеечная оснастка.

2. Автоклав.

3. Вакуумная трубка.

4. Вакуумный чехол.

2.4. Выбор необходимого оборудования.

Необходимо использовать такие средства индивидуальной защиты, как х/б халаты, косынки, тапочки, х/б перчатки, фартуки и полиэтиленовые нарукавники.

Пресс гидравлический должен быть снабжен системой регулирования и контроля температуры, давления и времени выдержки. Разъем съемных пресс-форм должен быть механизирован.

Автоклав. Герметичность соединения крышки с корпусом обеспечивается с помощью затвора. Затвор должен быть герметичным и надежным, он должен позволять многократно, быстро и безопасно открывать крышку. Обычно автоклавы снабжают механизмом для поворота и открывания в паре с электродвигателем. Должно быть предусмотрено блокирующее устройство с целью исключения впуска пара в аппарат при незакрытой крышке, также для исключения открывания крышки при давлении в аппарате.

Станки для раскроя препрега для получения пакетов заготовок деталей. На станках должны быть надежно закреплены формы и оправки для намотки и выкладки. Конструкция вакуумной системы станка выкладки должна исключать засорение всасывающих концов вакуумных трубок, попадание масла от насосов в секции вакуумного стола. Должно быть исключено повреждение электропневматического и гидрошлангов.

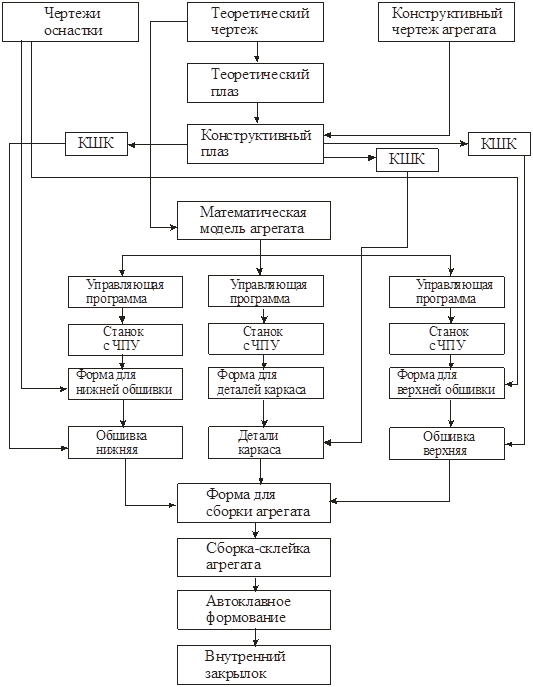

2.5. Схема увязки оснастки.

Обеспечение заданной точности обводообразующего элемента конструкции требует: применения единой системы базовых плоскостей и осей для координации положения всех взаимосвязанных элементов и оснастки в процессе их изготовления и сборки; применения единых способов базирования всей технологической цепочки.

2.6. Расчет ожидаемой точности изготовления.

Расчет ожидаемой точности сводится к прогнозированию погрешности, которая возникает в результате изготовления изделия. В процессе расчета определяем разницу между Т.К. и Д.К. Разница – погрешность, которая характеризует ожидаемую точность. Т.К. – это номинальный размер, задается мат. моделью агрегата, Д.К. – то, что получилось в результате нашей работы. Оценка погрешности изделия осуществляется на основе знаний о техпроцессе изготовления конструкции.

Погрешность изготовления обшивки.

При оценке погрешности изготовления обшивки δо все об­шивочные детали удобно разделить на три типа, отличающиеся конст­руктивным исполнением и жесткостью:

- обшивки малой толщины с линейчатой поверхностью (цилиндри­ческой или конической формы), которая разворачивается на плоскость;

- обшивки малой толщины, представляющие собой оболочки слож­ной формы (но разворачивающиеся на плоскость);

- обшивки в виде монолитных панелей.

1. Обшивочные детали первой группы, как правило, могут быть прижаты к обводообразующим элементам приспособления практически без зазора (рис.7), поэтому под погрешностью изготовления обшивки здесь следует понимать толь­ко допуск на изготовление листа при прокате его на металлургическом заводе. Для тонкой обшивки с линейчатой обра­зующей:
