Расчет вихревого холодильно-нагревательного аппарата

труба;

параметры привода;

полные параметры;

суммарный;

с

опло.

Введение

В настоящее время все более актуальной становится проблема энергетического обеспечения жизни общества. Энергетические кризисы, поражают время от времени различные регионы из-за снижения добычи энергоносителей или их дорогостоящей транспортировки к месту использования. Возникают экологические проблемы, связанные с негативным влиянием выбросов при сжигании топлива и его переработкой и хранением. Недостаток энергоресурсов связан с тем, что запасы органических топлив - нефти, газа, угля, истощаются и не возобновляются. Поэтому удовлетворение потребностей общества в энергии возможно при комплексном решении проблем энергетики. В связи с ограниченностью запасов энергоносителей важными становятся вопросы их эффективного использования и создания энергетических установок с высоким коэффициентом использования топлива, тепловым коэффициентом и КПД. Экономия топлива и сопутствующих материалов - главная задача этого направления развития энергетики. Современные технологии использования возобновляемых энергетических ресурсов недостаточно эффективны или дороги по сравнению с технологиями преобразования энергии органических топлив. Анализ современных энергетических технологий, показывает, что один из перспективных - способ преобразования тепловой энергии на основе вихревого эффекта, который выгодно отличается от известных устройств простотой технического выполнения и обслуживания, а также является более дешевым в промышленном производстве. Вихревые трубы безопасны, компактны и надежны в промышленнойэксплуатации.

Применение вихревой трубы в различных технологиях целесообразно при наличии неиспользуемой энергии перепадов давления для очистки и охлаждения любых газов и газовых смесей в том числе содержащих жидкие и конденсирующиеся примеси. Так, в южных городах существует проблема - из-за высокой температуры воздуха из крана для холодной воды течет отнюдь не холодная, а теплая вода и в начале 90-х годов исследователи решили использовать вихревую трубу для разделения воды на горячую и холодную. Результаты оказались сенсационными. Температура вращающейся в трубе воды повышалась, будто ее согревал невидимый кипятильник.

Работа вихревой трубы заключается в создании сверхзвукового закрученного потока газа и последующего его разделения на холодный и горячий (или тёплый) потоки, образующиеся в результате проявления вихревого эффекта Ранка. Особенно эффективно вихревая труба может быть использована при добыче и транспорте газа, когда требуется многократно снизить пластовое давление газа перед подачей в магистральный трубопровод с 200 - 250 ат до 50 -60 ат и на газораспределительных станциях с 20 - 35 ат до 1 - 6 ат. Дополнительная установка достаточно простого оборудования при незначительных затратах даёт возможность повысить выход газоконденсата из газа на 20 - 25 % и более. Другое перспективное использование вихревой трубы основано на применении электрогидродинамического течения газа для осуществления эффекта Ранка. Это даёт возможность создать холодильное устройство, в котором отсутствуют агрессивные хладагенты и компрессор. Вихревые трубы могут быть использованы как индивидуально, так и в технологической схеме с теплообменником-рекуператором и сепаратором. Вот насколько обширно применение вихревых труб. В настоящее время вихревая техника широко внедрена в промышленность: вихревые управляющие клапаны в системах управления тягой ракетных двигателей, вихревые холодильники, вихревые системы очистки, осушки газа в газовой промышленности, вихревые системы газоподготовки для нужд пневмо-газоавтоматики.

РАСЧЕТНАЯ ЧАСТЬ

1 Принцип действия установки

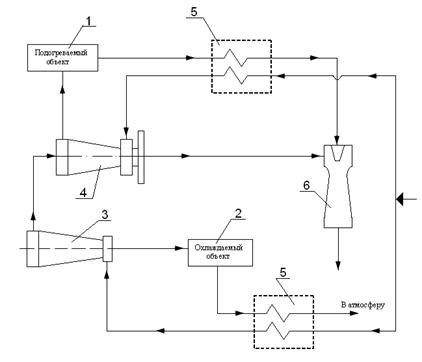

Рисунок 1.1 – Принципиальная схема термостата

1 – подогреваемый объект; 2 – охлаждаемый объект; 3 – противоточная вихревая труба;

4 – двухконтурная вихревая труба; 5 – теплообменники; 6 – эжектор.

Работа холодильно-нагревательного аппарата осуществляется следующим образом: при работе сжатый воздух из магистрали разделяется на два потока по числу вихревых труб. Один из потоков сжатого воздуха, минуя теплообменник 5, подается к сопловому устройству двухконтурной вихревой трубы 4, проходя через которую охлаждается. Одна часть воздуха поступает в эжектор 6 в качестве эжектируемого потока. Другая часть воздуха направляется в подогреваемый объект 1, где нагреваясь, и минуя теплообменник 5 поступает в эжектор 6 в качестве эжектирующего потока.

Второй поток сжатого воздуха, проходя через теплообменник 5 поступает в противоточную вихревую трубу3. Поток, выходящий со стороны горячего конца, поступает в двухконтурную вихревую трубу 4. Выходя из нее часть воздуха, направляется в эжектор 6 в качестве эжектируемого газа. Другая часть воздуха поступает в подогреваемый объект 1, и минуя теплообменник 5 поступает в эжектор 6 в качестве эжектирующего газа. Поток, выходя из отверстия диафрагмы противоточной вихревой трубы 3, потсупает в охлаждаемый объект 2. Там охлаждаясь, воздух, минуя теплообменник 5 выходит в атмосферу.

Схема термодинамического расчета с обозначением характерных узлов и сечений представлена на рисунке 1.2.

Принятые допущения:

– гидравлические сопротивления в такте установки не существенны;

– изобарная теплоемкость газа в рабочем интервале температур принимается постоянной ;

– давление холодного потока считается равным давлению среды, в которую происходит истечение;

– в виду малых скоростей в рассматриваемых сечениях расчеты производятся по параметрам торможения.

Для расчета выбираются трубы с относительной длиной камеры энергоразделения . Значение эффектов охлаждения противоточной вихревой трубы в зависимости от степени расширения сжатого воздуха и доли охлажденного потока сведены в таблице 1.

Таблица 1.1
