Микроскоп типа МБС используется для оптического контроля малогаба­ритных и некоторых крупногабаритных деталей. Кроме того, он может приме­няться при капиллярной и магнитной дефектоскопии.

Линейные значения увеличения микроскопа приведены в табл. 4.1. К микроскопу прилагается четыре пары окуляров увеличения 4, 8, 12, 16 с диоп­трийной наводкой, шкалой и сеткой. Округленные значения увеличени

я указа­ны на корпусах окуляров.

Общий вид микроскопа показан на рис. 4.1. Основным узлом прибора яв­ляется оптическая головка 1, в которую вмонтированы все оптические детали. Объектив микроскопа 14 крепится на резьбе к корпусу головки. Выше объекти­ва в корпусе на подшипниках установлен барабан с системами Галилея. На конце оси насажаны рукоятки 12, при вращении которых происходит переклю­чение увеличения объектива. Округленные значения увеличения 7; 4; 2; 1; 0,57 нанесены на рукоятках.

Для того чтобы установить нужное увеличение, необходимо, вращая ба­рабан, совместить цифру на рукоятке 12 с точкой, нанесенной на подшипнике. При этом перефокусировку производить не нужно. Каждое из положений бара­бана фиксируется щелчком. Оптическая головка имеет механизм фокусировки. При вращении рукояток 18 происходит подъем и опускание оптической голов­ки относительно столика микроскопа. Окулярная насадка устроена так, что по­зволяет изменять межзрачковое расстояние в соответствии с индивидуальными особенностями глаз наблюдателя. На оправах призм крепятся окулярные труб­ки 11. Оправы объективов могут поворачиваться в направляющей. При измене­нии межзрачкового расстояния прибора, вращая призмы вместе с оправами объективов, следует держаться за корпус призм, а не за окулярные трубки.

Контроль объектива можно вести как в проходящем, так и в отраженном свете, для чего имеется осветитель. Он состоит из конденсатора и лампы с па­троном, объединенных в общем корпусе. Питание лампы осуществляется от се­ти переменного тока напряжением 220 В только через блок питания 24.

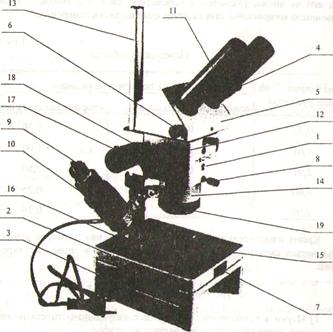

Рис. 4.1. Микроскоп МБС-10:

1 - барабан с корпусом; 2 - столик микроскопа; 3 - основание стола; 4 - кольцо диоптрийной наводки; 5 - бинокулярная насадка; 6 - рукоятка механизма изме­нения межзрачкового расстояния; 7 - фиксатор столика; 8 - винты, фиксирую­щие бинокулярную насадку; 9 - втулка осветителя; 10 - гайка осветителя; 11 -окулярная трубка; 12 - рукоятки переключения увеличений; 13 - стойка; 14 -объектив f = 90 мм; 15 - предметное стекло; 16 - держатели; 17 - рукоятка фо­кусировки; 18 - рукоятка регулировка хода; 19-кольцо

V. МЕТОДЫ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ СОСТОЯНИЯ РЕЛЬСОВ

Железные дороги Северной Америки ежегодно тратят около 80 млн. дол. На проверку состояния рельсов. Большинство дефектов выявляются до момента их перерастания в опасные, однако изломы рельсов в пути полностью исключить не удается. Поэтому железные дороги ведут исследования по повышению надежности дефектоскопии рельсов в условиях эксплуатации за счет совершенствования существующих методов неразрушающего контроля, особенно за счет более широкого приминения бесконтактных технологий.
