Устройство и эксплуатация генератора Г-221

Введение

Роль автомобильного транспорта довольно велика в народном хозяйстве и в Вооруженных Силах Украины. Автомобиль служит для быстрого перемещения грузов и пассажиров по различным типам дорог и местности. Автомобильный транспорт играет важнейшую роль во всех сторонах жизни страны. Без автомобиля невозможно представить работу ни одного промышленного предприятия, государственного

учреждения, строительной организации, коммерческой фирмы, предприятия сельского хозяйства, воинской части. Значительное количество грузовых и пассажирских перевозок приходится на долю этого транспорта. Легковой автомобиль широко вошел в быт трудящихся нашей страны, стал средством передвижения, отдыха, туризма и работы.

Велико значение автомобиля в Вооруженных Силах Украины. Боевая и повседневная деятельность войск непрерывно связана с использованием автомобильной техники. От ее наличия и состояния зависят подвижность, маневренность частей, выполнение боевой задачи. На автомобилях устанавливаются ракетные установки, радиолокационные станции, специальное оборудование; автомобильные тягачи используются для буксировки ракет, артиллерийских систем, минометов, самолетов, специальных прицепов. Созданы специальные машины обеспечения: автотопливозаправщики, кислородозаправщики, пусковые агрегаты, краны, штабные автобусы, ремонтные мастерские, машины химических войск, инженерные, санитарные, пожарные и др. Без участия автомобильной техники ни один самолет не может подняться в воздух. Проверка электрических, гидравлических, пневматических и других систем, заправка горючим, маслом, кислородом, воздухом, боеприпасами, буксировка самолетов, очистка взлетно-посадочных полос все это выполняют автомобили.

Таким образом, автомобиль стал неотъемлемым элементом в сложной деятельности Вооруженных Сил Украины и народного хозяйства.

Автомобили классифицируют по назначению, проходимости и типу двигателя.

По назначению они делятся на транспортные и специальные:

-транспортные автомобили служат для перевозки различного рода грузов и личного состава (пассажиров); они подразделяются на грузовые и пассажирские. Первые из них различаются по грузоподъемности и типу кузова, а пассажирские в зависимости от конструкции и вместимости кузова делятся на автобусы и легковые автомобили.

-специальные автомобили предназначены для выполнения специальных работ или приспособлены для перевозки определенного вида грузов. На них монтируются оборудование, вооружение или устанавливается специальный кузов. Сюда относятся подвижные мастерские, радиостанции, топливозаправщики, краны и др. В армии к специальным автомобилям относятся также тактические транспортеры, предназначенные для подвоза боеприпасов, продовольствия и эвакуации раненых в районе переднего края; колесные тягачи для буксировки тяжелых прицепов и полуприцепов; многоосные шасси, применяемые для транспортировки длинномерных неделимых грузов большой массы.

К специальным относятся и спортивные автомобили, предназначенные для тренировки и соревнований.

По проходимости автомобили делятся на три группы:

- обычной (дорожной), повышенной и высокой проходимости. Первые из них (ЗИЛ-130) используются главным образом на дорогах.

- повышенной проходимости — ГАЗ-66 и ЗИЛ-131 — могут двигаться по дорогам и участкам местности вне дорог. Автомобили высокой проходимости — по дорогам и вне дорог, к ним относятся многоосные автомобили и специальные автопоезда.

По типу двигателя автомобили делятся на автомобили с :

- дизельными двигателями.

-карбюраторными двигателями.

-газобаллонными двигателями.

-газогенераторными двигателями. Карбюраторные двигатели работают главным образом на бензине, дизели — на тяжелом (дизельном) топливе, газобаллонные — на сжатом или сжиженном газе, газогенераторные — на твердом топливе (древесина, уголь).

Каждый автомобиль можно разделить на следующие основные части: двигатель, шасси, кузов, электро- и специальное оборудование.

Двигатель является источником механической энергии, приводящей автомобиль в движение. Сейчас применяются в основном поршневые двигатели внутреннего сгорания, реже электрические (в качестве экспериментальных) и другие.

Шасси, состоящее из трансмиссии, ходовой части и систем управления, образуют агрегаты и механизмы, которые служат для передачи усилия от двигателя к ведущим колесам, для управления автомобилем и его передвижения.

Кузов служит для размещения водителя, личного состава и грузов. У грузовых автомобилей общетранспортного и многоцелевого назначения кузов состоит из кабины, грузовой платформы и оперения

Электрооборудование составляют узлы и приборы, предназначенные для воспламенения рабочей смеси в двигателе, освещения и сигнализации, пуска двигателя, питания контрольно-измерительных приборов.

К специальному оборудованию относятся лебедка, система регулирования давления воздуха в шинах, подъемник запасного колеса.

Техническая характеристика генератора Г- 221

Номинальное напряжение, 12 В

Направление вращения правое (со стороны привода)

Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 мин-1, 42 А

Общее устройство, назначение, работа генератора Г-221

Генератор Г-221 переменного тока служит для питания потребителей электрической энергии и для зарядки аккумуляторной батареи. Он представляет собой трехфазную синхронную электрическую машину с электромагнитным возбуждением правого вращения (со стороны привода). Для преобразования переменного тока в постоянный в генератор встроен выпрямитель на шести кремниевых диодах. Максимальная сила тока отдачи генератора (при 14 В и 5000 об/мин) составляет 42 А. Генератор установлен на двигателе с правой стороны и приводится во вращение клиновым ремнем от шкива коленчатого вала.

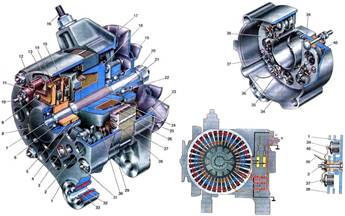

1. Крышка генератора со стороны контактных колец;

2. Выпрямительный блок;

3. Болт крепления выпрямительного блока и фазных выводов обмотки статора;

4. Контактные кольца;

5. Контактные кольца;

6. Шарикоподшипник вала ротора со стороны контактных колец;

7. Вал ротора;

8. Изолирующая втулка;

9. Винт крепления щеткодержателя;

10. Плюсовой клеммовый болт (вывод "30");

11. Изолирующая втулка контактного болта;

12. Штекер центрального вывода обмотки статора;

13. Щеткодержатель;

14. Отрицательная щетка;

15. Положительная щетка;

16. Шпилька для крепления генератора к натяжной планке;

17. Крыльчатка шкива;

18. Клювообразный полюсный наконечник ротора со стороны привода;

19. Шкив привода генератора;

20. Гайка крепления шкива;

21. Дистанционное кольцо подшипника;

22. Шарикоподшипник вала ротора со стороны привода;
