Замер и оценка эргономики расположения панели приборов автомобиля ВАЗ-2109

Конструкция должна предусматривать условия для повышения эффективности в достижении внимательности к индикаторам тревоги или предупреждающим индикаторам. Поскольку система зрительного восприятия человека чувствительна к изменениям в видимом окружении, конструктор может, например, для предупреждения пользователя применить индикаторы с мигающим светом, так как их меняющееся состояние будет сразу

зафиксировано. Мигающий свет должен иметь небольшую яркость, чтобы исключить репродуцирование в глазах оператора. Предпочтительно в качестве альтернативы совместить акустический индикатор с оптическим индикатором постоянного свечения с малой силой света.

2.3 Факторы окружающей среды

Важнейшими факторами окружающей среды являются освещение и вибрация. При применении указателей особое значение следует придавать компенсации возможных отрицательных последствий. Освещенность мест с пассивными (не имеющими собственного освещения) индикаторами должна быть не менее 200 лк. Там, где это невозможно, должны быть приняты компенсирующие меры, как ,например, увеличение сообщаемой информации, местное освещение или активное освещение (индикаторы с собственным освещением). Тени с резкими контрастами или отражения мешают восприятию и должны быть исключены. Поэтому осветители в помещениях, которые могут вызвать отражения от индикаторов, должны быть снабжены козырьками. В качестве компенсирующих мер допускается использовать поверхности индикаторов, не дающие отражение, и индикаторы, расположенные под углом. Источники света должны обеспечивать отличие цветных элементов индикаторов от заднего плана.

На производительность считывания могут влиять постоянные или ударные вибрации, которые могут влиять на индикаторы, на оператора или на обоих. В цифровых индикаторах вертикальные вибрации с низкой частотой (от 1 до 3 Гц) приводят к большим ошибкам отсчета, которые, начиная от ускорений более 5 м/с2, растут прямо пропорционально росту ускорений.

При частотах от 3 до 20 Гц ошибки отсчета увеличиваются. Если оператор и индикаторы подвергаются синфазной вертикальной вибрации, то при частотах ниже 3 Гц это мало влияет на ошибки отсчета, а при больших частотах ошибки заметно возрастают.

При частотах от 3 до 20 Гц и ускорениях свыше 5 м/с2 ошибки уменьшаются, и существует линейная зависимость между этими параметрами. Многократные синусоидальные вибрации вдоль одной оси вследствие появляющегося явления интерференции могут вызвать ошибки отсчета. Вибрация по двум осям может привести к вращательному движению. Ошибки отсчета и время отсчета увеличиваются с ростом частоты.

Компенсирующие меры:

1. высокая освещенность индикаторов, чтобы увеличить контраст по отношению к нормальному уровню;

2. ширина штриха на индикаторе в направлении вибрации должна составлять от 5 до 7 % его высоты;

3. синхронность частоты вибрации индикатора и оператора.

2.4 Другие условия, облегчающие обнаружение сигнала

Должен быть обеспечен свободный обзор индикаторов во всех рабочих положениях и для всех антропометрических характеристик потребителей. Для лучшего узнавания предпочтительно черно-белое изображение. При большой плотности знаков или, если оператор ищет определенную информацию, могут помочь цветные индикаторы. Обрамление определенным цветом взаимно связанных индикаторов проясняет связь между ними (МЭК 61310-1 и МЭК 61310-2).

2.5 Требования к идентификации оптических индикаторов

Во всех нормальных и опасных ситуациях должно быть обеспечено качество изображений на индикаторах: контраст должен быть по возможности большим и возможность ошибки в выборе индикатора (или его частей) должна быть уменьшена путем применения различных цветов и шрифтов или с помощью других мер.

Контраст между знаками, буквами, цифрами, стрелками, линиями и задним фоном, и ближайшим окружением должен обеспечивать считываемость и различимость. Должны быть учтены скорость и точность восприятия, требуемые производственным заданием. Согласно требованиям для светящихся (активных) индикаторов соотношение контрастов должно быть минимум 3:1. Рекомендуется соотношение 6:1. Стеклянное покрытие светящихся индикаторов не должно так сильно отражать свет других источников, чтобы выключенный индикатор выглядел как включенный и усложнялся отсчет (это значит, что отношение контрастов отраженного света и общего освещения должно быть по возможности минимальным).

2.6 Символы индикаторов

Для букв и цифр рекомендуются простые и преимущественно известные формы. Решающим является исключение возможности перепутать отдельные обозначения (например В и 8, 6 и 5). Поэтому семисегментные индикаторы пригодны только для случая цифрового изображения информации. По условиям восприятия пригодны 5 х 7 и 7 х 9 точечные растры, причем предпочтительнее более крупные растры. Пиктограммы должны иметь простую форму и легко идентифицироваться и интерпретироваться потребителем.

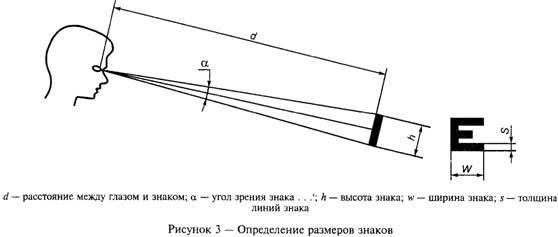

На рисунке 3 даны основные сведения о размерах знаков и пропорциях. Следует иметь в виду, что расстояние между глазом и знаком d является только одним из решающих факторов, определяющих размеры знака. На выбор размеров знаков влияют совместно освещение и контрастность между знаком и задним планом и читаемость знака.

Рекомендуемые высоты знаков h обеспечиваются при угле б, равном 18є-22є; допустимые высоты знаков обеспечиваются при угле 15є—18є. Высота знака при угле б менее 15є недопустима. Рекомендуемые размеры знаков могут быть рассчитаны приблизительно:

- рекомендуемый диапазон ширины знака W составляет от 60 до 80 % высоты знака. Если поверхность индикатора закруглена и угол зрения не является прямоугольным, то ширина знака должна составлять 80—100 % его высоты. Ширина знака менее 50 % его высоты недопустима;

- приемлемые диапазоны толщины линии знака S приведены в таблице 2;

- рекомендуемое расстояние между буквами от 20 до 50 % ширины знака, а между словами от 1 до 1,5 ширины знака.

Таблица 2 – Пригодность толщины линий, составляющей знак
