Замер и оценка эргономики расположения панели приборов автомобиля ВАЗ-2109

5 Выбор индикаторов для различных задач

Выбор индикаторов зависит от их применения, особенно в части главной задачи. При пользовании индикатором допускается проводить три вида наблюдений, которые часто требуются одновременно:

a) считывание измеряемого значения;

b) контрольное считыван

ие;

c) наблюдение за колебаниями измеряемой величины.

Считывание измеряемого значения (количественное наблюдение) является задачей восприятия, при котором понимается показанное значение. При этом предполагается, что скорость изменения значения достаточно мала, чтобы считывание было точным. В дискретных индикаторах цифры не должны меняться более двух раз в секунду.

Контрольное считывание является задачей, при которой за короткое время проверяется, соответствует ли показанное значение заранее установленному или находится ли значение внутри поля допуска.

При наблюдении за колебаниями измеряемого значения определяется направление и скорость изменения значения. Этот вид наблюдения является типичным для задачи управления.

Не все индикаторы пригодны для решения всех упомянутых задач восприятия. В таблице 4 даны рекомендации по применению индикаторов для различных задач восприятия. С ее помощью можно выбрать индикаторы, минимизирующие ошибки восприятия и обеспечивающие быструю идентификацию, что облегчает правильное решение задачи восприятия.

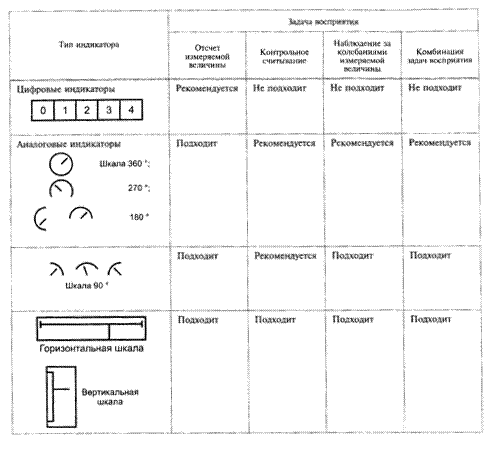

Таблица 4 — Пригодность оптических индикаторов для различных задач восприятия

Выбор горизонтальных или вертикальных линейных шкал определяется совместимостью с видом управляющего движения, изменяющего измеряемые величины. Если, например, измеряемой величиной является уровень, то рекомендуется вертикальная шкала. Если управление движением осуществляется в горизонтальной плоскости (влево и вправо), то должна применяться горизонтальная шкала. Если управление движением осуществляется в вертикальной плоскости (вверх и вниз), то должна применяться вертикальная шкала.

5.1 Группировка индикаторов

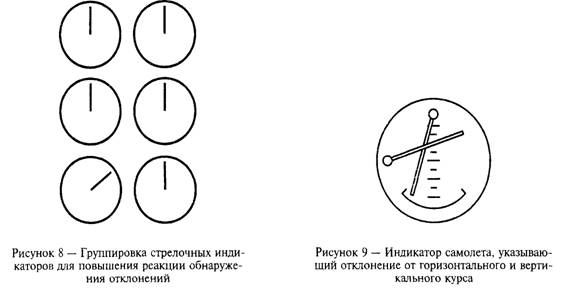

Для того, чтобы по возможности упростить обнаружение аномальных состояний, индикаторы должны быть расположены так, чтобы в нормальном состоянии все стрелки имели одинаковое угловое положение (рисунок 8). Рекомендуется применять интегрированные аналоговые индикаторы (рисунок 9). Аналоговые индикаторы особенно пригодны для объединения различных шкал для одновременного считывания показаний и повышения реакции.

При необходимости считывания показаний в заданной последовательности или, если индикаторы связаны с пронумерованными машинами, они должны располагаться в том же порядке, слева направо и сверху вниз на приборном щите.

5.2 Требования к интерпретации оптических индикаторов

Интерпретация определенного наблюдения определяется как функция наблюдения в контексте задачи. Люди могут интерпретировать информацию от индикаторов различным образом в зависимости от выполняемой задачи, намерения при считывании показаний (например в опасных ситуациях или при нормальной работе), опыта и тренировки. Очень трудно разрабатывать индикаторы без детальных знаний условий их работы. Анализ задачи может дать требуемые данные и индикаторы должны разрабатываться на основе этого анализа.

Важно, чтобы конструктор обеспечил оператору быструю, надежную и правильную интерпретацию индикаторов с помощью одного или всех следующих мероприятий:

a) сигнал должен быть простейшим, чтобы обеспечить правильное решение оператора (например, индикаторы с двумя состояниями ВКЛЮЧЕНО/ВЫКЛЮЧЕНО);

b) по возможности выбирать индикаторы с двумя состояниями, которые дают простейшую качественную информацию (например, ПУСТО/НИЗКО/НОРМАЛЬНО/ВЫСОКО/ПОЛНО);

c) в случае, если указанная в перечислениях а) или b) информация не достаточна, должны быть выбраны индикаторы, выдающие количественную информацию (например, температуру в градусах Цельсия, давление в паскалях);

d) при выборе методики согласно перечислению с) число делений на шкале должно быть по возможности минимальным, но в пределах необходимого для обеспечения эффективного управления;

e) при выборе методики согласно перечислению с) для идентификации критических показаний следует применять окраску шкал, механические отметки. Например, для того, чтобы отметить нормальные производственные границы, должны применяться отметки нижней и верхней границ;

f) для подчеркивания взаимодействия индикаторы, связанные функционально или в ходе процесса, должны быть сгруппированы.

Вывод: эргономики расположения панели приборов автомобиля ВАЗ-2109 удобна для водителя. Возможен лёгкий контроль за индикаторами, они легко различимы и хорошо видимы, в случае загорания индикатора водитель сразу способен заметить это.
