Загрузка транспортного средства

1. Расчет единичного грузового места и формирование укрупненной грузовой единицы

На рисунке 1 показаны размеры единичного грузового места.

Рис. 1. Габариты грузового места

=a*b*h= 0.6*0.3*0.3=0.054 м3

Рассмотрим возможное разме

щение груза на паллетах разных размеров, для этого необходимо рассчитать максимальное количество коробок на паллете – коэффициент кратности.

ПАЛЛЕТ 1200*800 (рис. 2)

Рис. 2. Размещение коробок на паллете 1200*800 (вид сверху)

Коэффициент кратности на таком паллете равен 4. По ширине паллета с обеих сторон останутся незанятыми по 100 см.

ПАЛЛЕТ 1200*1000 (рис. 3)

Рис. 3. Размещение коробок на паллете 1200*1000 (вид сверху)

Коэффициент кратности на таком паллете равен 6. По ширине паллета с обеих сторон останутся незанятыми по 50 см.

ПАЛЛЕТ 1200*1600 (рис. 4)

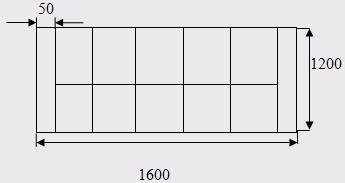

Рис. 4. Размещение коробок на паллете 1200*1600 (вид сверху)

Коэффициент кратности на таком паллете равен 10. По длине паллета с обеих сторон останутся незанятыми по 50 см.

ПАЛЛЕТ 1200*1800 (рис. 5)

Рис. 5. Размещение коробок на паллете 1200*1800 (вид сверху)

Коэффициент кратности на таком паллете равен 12.

Рассчитаем количество слоев, которые будут укладываться на каждом из типов паллетов с учетом ограничений по максимально допустимой высоте и максимально допустимой массе.

Вес паллета = 40 кг

Высота паллета = 0,16 м

= ==5.46 5

Максимально допустимая высота грузовой единицы для всех видов паллетов будет одинаковая – 5 слоев.

ПАЛЛЕТ 1200*800

= ==9.6 9

Вывод: на паллет 1200*800 укладывается 5 слоев коробок, в каждом слое по 4 коробки – всего 20 коробок. По ширине паллета с обеих сторон останутся незанятыми по 100 см.

Масса одного слоя =4*25=100 кг

Вес одного пакета =100*5+40=540 кг

Высота пакета =0.3*5+0.16=1.66 м

Объем пакета =1.2*0.8*1.66=1.5936 м3

Данная сформированная грузовая единица схематически показана на рисунке 6.

Рис. 6. Сформированная грузовая единица на паллете 1200*800

ПАЛЛЕТ 1200*1000

= ==6.4 6

Вывод: на паллет 1200*1000 укладывается 5 слоев коробок, в каждом слое по 6 коробок – всего 30 коробок. По ширине паллета с обеих сторон останутся незанятыми по 50 см.

Масса одного слоя =6*25=150 кг

Вес одного пакета =150*5+40=790 кг

Высота пакета =0.3*5+0.16=1.66 м

Объем пакета =1.2*1.0*1.66=1.992 м3

Данная сформированная грузовая единица схематически показана на рисунке 7.

Рис. 7. Сформированная грузовая единица на паллете 1200*1000

ПАЛЛЕТ 1200*1600

= ==3.84 3

Вывод: на паллет 1200*1600 укладывается 3 слоя коробок, в каждом слое по 10 коробок – всего 30 коробок. По длине паллета с обеих сторон останутся незанятыми по 50 см.

Масса одного слоя =10*25=250 кг

Вес одного пакета =250*3+40=790 кг

Высота пакета =0.6*3+0.16=1.96 м

Объем пакета =1.2*1.6*1.96=3.7632 м3

Данная сформированная грузовая единица схематически показана на рисунке 8.

Рис. 8. Сформированная грузовая единица на паллете 1200*1600

ПАЛЛЕТ 1200*1800

=== 3.2 3

Вывод: на паллет 1200*1800 укладывается 3 слоя коробок, в каждом слое по 12 коробок – всего 36 коробок.

Масса одного слоя =12*25=300 кг

Вес одного пакета =300*3+40=940 кг

Высота пакета =0.6*3+0.16=1.96 м

Объем пакета = 1.2*1.8*1.96=4.2336 м3

Данная сформированная грузовая единица схематически показана на рисунке 9.

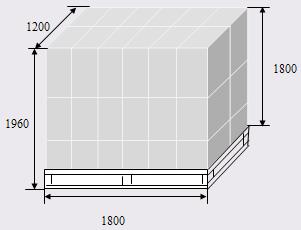

Рис. 9. Сформированная грузовая единица на паллете 1200*1800

2. Заполнение грузового отделения сформированными грузовыми единицами

Рассчитаем возможное количество перевозимых паллетов, исходя из грузоподъемности (полезной нагрузки транспортного средства). Необходимо учитывать ограничение по фактической массе транспортного средства – 40 000 кг. Таким образом, рассчитаем максимально допустимую массу груза:

M= 40000-mтяг-mпп= 40000-6515-7300=26185 кг

ПАЛЛЕТ 1200*800 N=26185/540=48.49≈48 паллетов

ПАЛЛЕТ 1200*1000 N=26185/790=33.15≈33 паллета

ПАЛЛЕТ 1200*1600 N=26185/790=33.15≈33 паллета

ПАЛЛЕТ 1200*1800 N=26185/940=27.85≈27 паллетов

Рассмотрим возможные варианты размещения паллетов в полуприцепе. Характеристики полуприцепа берем из таблицы 3:

Длина кузова =13.62 м

Ширина кузова =2.48 м

Высота кузова =2.635 м

ПАЛЛЕТ 1200*800

В первом варианте (рис. 10.) можно разместить по 2 паллета по ширине кузова и 17 паллетов по ширине. При данной расстановке в полуприцеп можно загрузить 34 паллета.

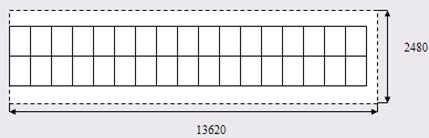

Рис. 10. Первый вариант размещения паллетов 1200*800 в полуприцепе
