Загрузка транспортного средства

Таким образом, можно увезти 680 коробок (34 паллета*20 коробок (4 коробки*5 слоев)). Брутто масса груза (включая паллеты) составит:

M = 34*540=18360 кг

Зная размеры паллетов и внутренние размеры кузова, можно найти, какая часть внутреннего пространства полуприцепа останется незанятой.

По длине останется: 13620-17*800=20 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждо

й стороны, так как груз размещается посередине относительно стенок полуприцепа).

Данные паллеты можно разместить и по-другому: по 3 паллета по ширине кузова и по 11 по длине – всего 33 паллета (рис. 11).

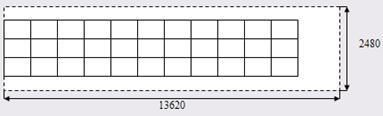

Рис. 11. Второй вариант размещения паллетов 1200*800 в полуприцепе

Таким образом, можно увезти 660 коробок. Брутто масса груза (включая паллеты) составит: M = 33*540=17820 кг

По длине останется: 13620-11*1200=420 мм

По ширине останется: 2480-3*800=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

ПАЛЛЕТ 1200*1000

В полуприцеп можно загрузить 26 таких паллетов. В этом случае можно увезти 780 коробок (рис. 12).

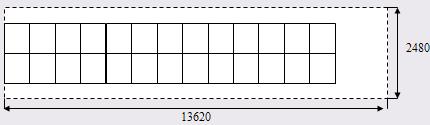

Рис. 12. Вариант размещения паллетов 1200*1000 в полуприцепе

Брутто масса груза (включая паллеты) составит:

M = 26*790=20540 кг

По длине останется: 13620-13*1000=620 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

ПАЛЛЕТ 1200*1600

В полуприцеп можно загрузить 16 паллетов такого размера - всего можно увезти 480 коробок (рис. 13).

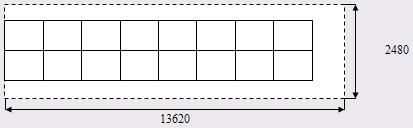

Рис. 13. Вариант размещения паллетов 1200*1600 в полуприцепе

Брутто масса груза (включая паллеты) составит:

M = 16*790=12640 кг

По длине останется: 13620-8*1600=820 мм. По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа). Максимально использовать площадь грузового отделения можно, добавив 2 паллета 1200*800 (рис. 14).

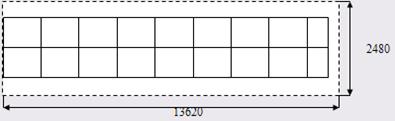

Рис. 14. Вариант размещения паллетов 1200*1600 и 1200*800 в полуприцепе

Таким образом, общее количество коробок – 520. Брутто масса груза (включая паллеты) составит: M = 16*790+2*540=13720 кг

По длине останется: 13620-8*1600-800=20 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

ПАЛЛЕТ 1200*1800

В полуприцеп можно загрузить 14 паллетов такого размера - всего можно увезти 504 коробки (рис. 15).

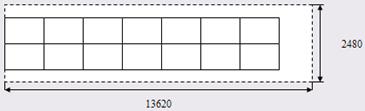

Рис. 15. Вариант размещения паллетов 1200*1800 в полуприцепе

Брутто масса груза (включая паллеты) составит:

M = 14*940=13160 кг

По длине останется: 13620-7*1800=1020 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

Максимально использовать площадь грузового отделения можно, добавив 2 паллета 1200*1000 (рис. 16).

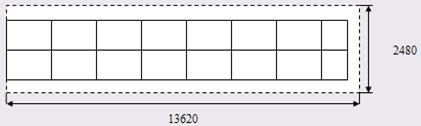

Рис. 16. Вариант размещения паллетов 1200*1800 и 1200*1000 в полуприцепе

Таким образом, общее количество коробок – 580. Брутто масса груза (включая паллеты) составит: M = 14*940+2*790=15300 кг

По длине останется: 13620-7*1800-1000=20 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

Вывод: из всех вышерассмотренных вариантов загрузки полуприцепа грузом на паллетах самым удобным является вариант использования паллетов с размерами 1200*1000. Загрузка производится по схеме, показанной на рисунке 12. Количество перевозимых коробок – 780, масса груза 20540 кг - грузоподъемность полуприцепа используется максимально. Общий объем груза составляет:

Vгруза=Nподдонов*V2=26*1.992=51.792 м3

3. Оценка оптимальной загрузки

Рассчитаем коэффициенты использования транспортного средства.

Общий объем груза составляет:

Vгруза=Nподдонов*V2=26*1.992=51.792 м3

Общая масса груза составляет 20540 кг.

Коэффициенты использования транспортного средства равны (коэффициенты загрузки): исходя из объема груза

===≈0,582

=58,2%

исходя из максимальной грузоподъемности

==≈0.784

=78.4%

3.1 Загрузка полуприцепа коробками без паллетов

Так как, рассчитанные выше коэффициенты использования транспортного средства достаточно низкие, рассмотрим вариант загрузки полуприцепа коробками без паллетов.

Грузоподъемность полуприцепа равна 26185 кг, масса одной коробки – 25 кг. Исходя из максимальной грузоподъемности полуприцепа, можно перевезти:

N==1047 коробок

Коробки с овсяными хлопьями можно поворачивать как угодно и это не принесет никакого вреда грузу, но размеры коробки таковы (600*300*300), что переворачивать их в вертикальное положение не имеет смысла. Исходя из этого, рассмотрим варианты расположения коробок по длине и ширине полуприцепа в горизонтальном положении.

Рассчитаем максимальное количество упаковок, учитывая реальные размеры полуприцепа и габариты коробки:

по высоте полуприцепа ==8.78≈8 коробок

по длине ==45.4≈45 коробок в одном ряду ==22.7≈22 коробки в одном ряду

по ширине ==4.13≈4 коробки ==8.27≈8 коробок

в одном слое можно разместить =*=45*4=180 коробок или =22*8=176 коробок.
