Загрузка транспортного средства

=63.1%

исходя из максимальной грузоподъемности

==≈0.993

=99

.3%

7.1 Расчет нагрузок на оси и сцепное устройство полуприцепа

Силы, действующие на полуприцеп, остались те же, за исключением массы груза:

Снаряженная масса Fпп 7300 кг

Длина полуприцепа A 13800 мм

Колесная высота G 8000 мм

Передний свес L 1675 мм

Масса груза Fгр 26000 кг

Xгр= =6000 мм

Xпп=0.8*G=0.8*8000=6400 мм

X1= Xгр-L=6000-1675=4325 мм

Для расчета нагрузок Rсу и R3 примем прямоугольную систему координат XY, начало которой расположено в точке сцепного устройства (см. рис. 22).

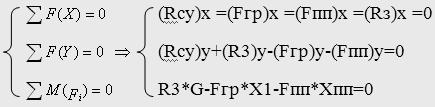

Условия равновесия для полуприцепа:

Из уравнения моментов сил определим нагрузку па тележку полуприцепа Rз:

R3===19896 кг

Из уравнения проекций сил на ось Y найдем Rсу:

Rсу=Fгр+Fпп-R3=26000+7300-19896=13404 кг

7.2 Расчет нагрузок на оси тягача

Для расчетов необходимо знать, какие силы действуют на тягач (см. рис. 23):

Масса в снаряженном состоянии Fт 6515 кг

В том числе на заднюю ось R2 2035 кг

Допустимая нагрузка на ССУ Rсу 13682 кг

Полная масса автопоезда ∑R 40000 кг

b 3800 мм

b1 0 мм

x 640 мм

Для определения нагрузок на оси тягача, примем прямоугольную систему координат (см. рис. 23), начало которой совместим с передней осью тягача.

Координаты сил в принятой системе координат равны:

xсу=b+x

x2=b+

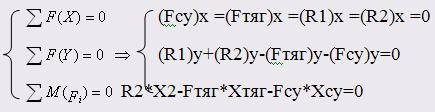

Условия равновесия для тягача:

Рассчитаем координату центра тяжести тягача, используя уравнение моментов нагрузок на оси (от собственной массы тягача) относительно центра тяжести тягача:

Fтяг*c-R2*(b+) =0 c===1186.95 мм ≈1.187 м

Из уравнения моментов сил определим нагрузку на заднюю ось тягача R2:

R2===17697 кг

Нагрузка на переднюю ось тягача:

R1=Fтяг+ Fсу- R2=6515+13404-17697=2222 кг

Проверим полученные результаты:

R1+ R2+ R3= Fтяг+ Fгр+Fпп

2222+17697+19896=6515+26000+7300

39815=39815

Равенство полученных результатов означает, что расчеты выполнены правильно, теперь необходимо сравнить расчетные нагрузки с допустимыми ограничениями (табл. 5)

Таблица 5 Сравнение результатов расчета с допустимыми ограничениями

Вывод: в данном случае тоже есть превышение допустимого параметра нагрузки на заднюю ось тягача. Но теперь у нас есть большой запас по нагрузке на заднюю ось полуприцепа. Произведем коррекцию размещения груза в полуприцепе, то есть сдвинем груз в заднюю часть кузова.

Используя схему сил, действующих на полуприцеп (см. рис. 22), рассчитаем новое расположение центра тяжести груза, учитывая максимальную допустимую нагрузку на заднюю ось полуприцепа R3:

X1.1==≈5.588 м

Груз в кузове можно сдвинуть на:

∆X= X1.1- X1=5588-4325=1263 мм

Реальные габариты груза и внутренний размер грузового отделения позволяют переместить весь груз на:

∆Xmax=13620-40*300=1620 мм

Так как ∆Xmax ≥ ∆X, то мы можем сдвинуть груз на ∆X, то есть на 1263. Значит == 24000 кг

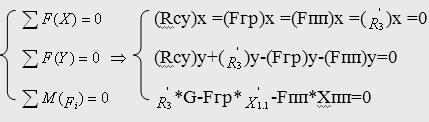

Условия равновесия для полуприцепа (см. рис. 22):

Из уравнений проекций сил на ось Y определим нагрузку на сцепное устройство:

=Fгр+Fпп-=26000+7300-24000=9300 кг

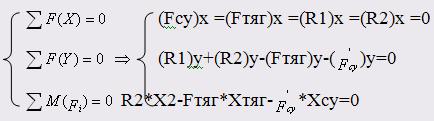

Условия равновесия для тягача:

Из уравнения моментов сил определим новую нагрузку на заднюю ось тягача:

===12901 кг

Нагрузка на переднюю ось тягача:

=Fтяг+ - =6515+9300-12901=2914 кг

Проверим полученные результаты:

+ + = Fтяг+ Fгр+Fпп
