Анализ динамических характеристик автотракторной силовой передачи

Введение

Нагруженность силовых передач тягово-транспортных средств в эксплуатации имеет динамический характер. Она формируется в результате действия как внешних, так и внутренних возмущений. Основными среди внешних считаются флуктуации тягового сопротивления и крутящего момента двигателя, возмущения от колебаний остова на подвеске, для гусеничных машин – от неравномерности перемотки гусен

ицы, а также воздействия со стороны системы управления. Основными среди внутренних считаются кинематические и силовые возмущения от перезацепления шестерен, несоосности валов, неравномерности вращения кардана, деформаций и смещений корпусных деталей.

Неравномерность действия внешних нагрузок вызывает крутильные и изгибные колебания в валопроводе силовой передачи. Их роль в процессе накопления усталостных повреждений значительна. По современным данным, до 80 % отказов в передачах обязано своим происхождением именно колебаниям.

Выполняемые в этом курсе лабораторные работы основаны на используемых в инженерной практике методах анализа динамических характеристик передач на этапе проектирования.

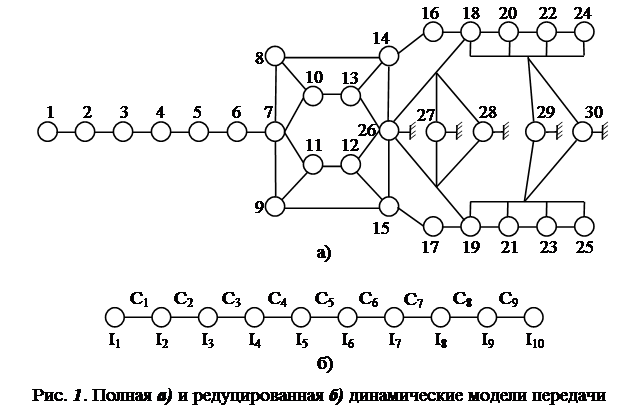

Исследования выполняются на базе динамической модели силовой передачи трактора ВТ-100 производства ВгТЗ. Начальная динамическая модель передачи приведена на рис. 1а, редуцированная до 10 масс динамическая модель приведена на рис. .

В таблице 1 приведены значения моментов инерции масс модели и жесткости их связей при включенной в КПП третьей передаче, на которой выполняется основная часть сельскохозяйственных работ.

Каждый студент для выполнения исследования получает у преподавателя задание, в соответствии с которым он должен изменить (пересчитать) величины моментов инерции масс и жесткости связей исходной 10-массовой модели на основе предложенных преподавателем коэффициентов. Пример задания для каждого студента показан в таблице 2. В соответствии с приведенными в таблице коэффициентами должны быть изменены параметры соответствующих элементов исходной модели.

Упруго-инерционные параметры динамической модели передачи

Таблица 1

Моменты инерции масс (приведены к оси ведущего колеса)

Обозначение массы

Узел

Момент

инерции, кг×м2

I1

Двигатель и ведущие элементы муфты сцепления

2604,8

I2

Ведомые элементы муфты сцепления

101,01

I3

Карданный вал

11,99

I4

Ведущие элементы коробки передач

94,691

I5

Ведомые элементы коробки передач

163,2

I6

Главная передача

126,95

I7

Водило планетарного механизма поворота и шкив фрикциона

11,388

I8

Конечная передача и шкив остановочного тормоза

10,422

I9

Гусеничный обвод и вращающиеся детали ходовой системы

80,64

I10

Поступательно движущиеся массы трактора и плуга

4518,2

Жесткость участков валопровода (приведена к оси ведущего колеса)

Обознач. Участка

Участок

Жесткость

связи, Н×м/рад

С1

Двигатель – ведомые элементы муфты сцепления

24960000

С2

Ведомые элементы муфты – карданный вал

427560000

С3

Карданный вал – ведущие элементы коробки

6688000

С4

Ведущие – ведомые элементы коробки

80753000

С5

Ведомые элементы коробки – главная передача

1874448000

С6

Главная передача – механизм поворота

327750000

С7

Механизм поворота – конечная передача

50596000

С8

Конечная передача – ходовая система

45009000

С9

Ходовая система – массы трактора и плуга

58380000

Коэффициенты для изменения параметров элементов

Таблица 2

Параметр

I1

I2

I3

I4

I5

I6

I7

I8

I9

I10

Коэффициент

2

2,1

2,2

2,3

2,4

2,5

2,6

2,7

2,8

2,9

Параметр

С1

С2

С3

С4

С5

С6

С7

С8

С9

Коэффициент

2

2,1

2,2

2,3

2,4

2,5

2,6

2,7

2,8
