Анализ динамических характеристик автотракторной силовой передачи

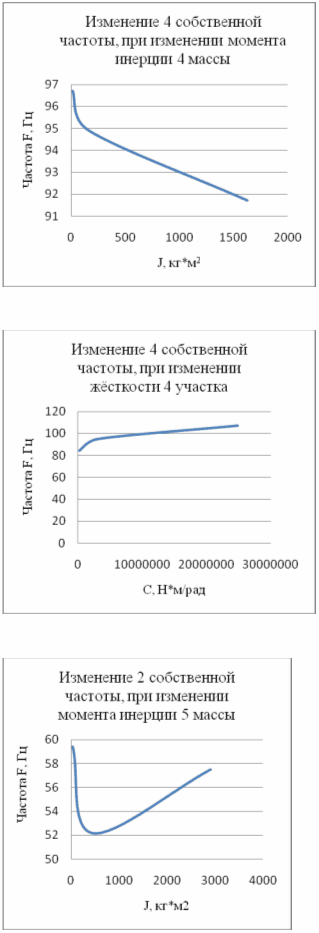

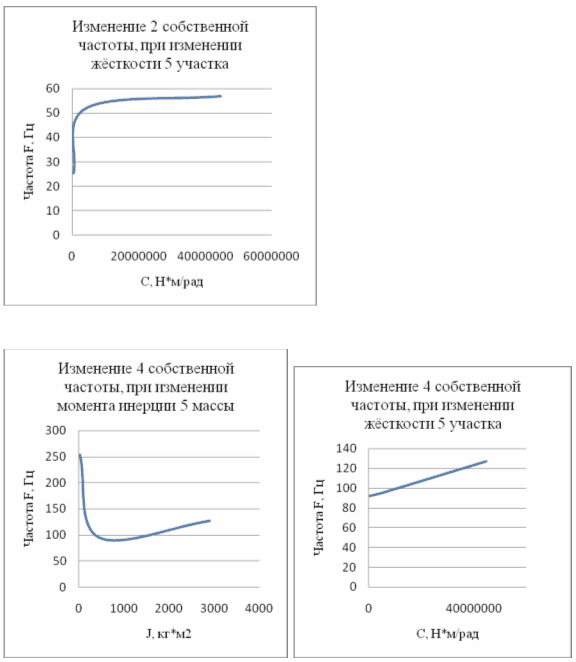

Далее за счет варьирования выбранных параметров получаем в собственном частотном спектре модели значения второй и четвертой собственных частот сначала в два раза меньшие, чем при номинальных параметрах, потом в два раза большие. Изменение параметров эле

ментов осуществляется путем ввода их скорректированных значений. Для этого в главном меню выбирается пункт «Вносим произвольные изменения» и изменяется значение момента инерции выбранных по графикам масс и жесткость связей, оказывающих на изменение этих частот наибольшее влияние. Процесс поиска в соответствии с распечаткой должен быть отражен таблицами следующего вида (на каждом шаге изменения параметров).

Таблица 5.

Лабораторная работа № 2

АНАЛИЗ ВЛИЯНИЯ УПРУГО-ИНЕРЦИОННЫХ ПАРАМЕТРОВ ЭЛЕМЕНТОВ МОДЕЛИ СИЛОВОЙ ПЕРЕДАЧИ НА ПРОХОЖДЕНИЕ КРУТИЛЬНЫХ КОЛЕБАНИЙ ПО ВАЛОПРОВОДУ

2.1 Исходные данные и методика выполнения исследований

Для исследований используется полученная в первой части этого курса 10-массовая динамическая модель силовой передачи трактора ВТ-100 (измененная в соответствии с вариантом задания). Исследуется дополнительная динамическая нагруженность участков передачи от неравномерности действия основных эксплуатационных нагрузок. Для этого при выполнении расчетов на элементы модели прикладываем соответствующие возмущающие воздействия.

К массе I10 модели (поступательно движущиеся массы трактора и орудия, см. рис. 1) прикладываем возмущающие воздействия от неравномерности тягового сопротивления с частотой 0,1 Гц и 1 Гц. Обычно в этом частотном диапазоне помещаются нагрузки от неравномерности тягового сопротивления при выполнении трактором основной сельскохозяйственной работы - пахоты. К массе I9 модели (ведущее колесо, ходовая система и подвеска) прикладываем нагрузку с частотой 2 Гц, имитирующую воздействие от колебаний остова на подвеске, а также нагрузки с частотами 12 Гц и 24 Гц - это средние величины диапазона, в котором для данного трактора помещаются воздействия от неравномерности перемотки гусеницы при движении трактора с разными скоростями и при несинфазной работе гусеничных движителей левого и правого борта. И, наконец, приложением моментов к массе I1 имитируется воздействие на силовую передачу гармоник двигателя. Момент с частотой 30 Гц имитирует воздействие первой гармоники, с частотой 45 Гц - полуторной, с частотой 60 Гц - второй, с частотой 75 Гц - двухсполовинной, с частотой 90 Гц - третьей, с частотой 105 Гц - трехсполовинной, с частотой 120 Гц - четвертой. Все моменты, прикладываемые ко всем массам, единичные. Это позволяет при анализе результатов легко определять полученную дополнительную нагруженность участка в процентах по сравнению с величиной приложенного момента.

Для выполнения расчетов следует в главном меню программного комплекса DASP1 выбрать пункт «Считаем вынужденные колебания» и ввести запрашиваемые программой параметры элементов модели. Далее из следующего меню следует выбрать «Делаем расчет для нерезонансных частот», указать величину прикладываемого момента (1.) и номер массы, к которой он приложен (10). Программой запрашивается диапазон частот, в котором будет изменяться прикладываемый момент. Исследование для каждой из выбранных частот следует выполнить поочередно. Например, вы выбрали массу 10 и приложили к ней единичный момент, далее для нагрузки с частотой 0,1 Гц диапазон частот указывается следующим образом:

0.1,0.1

Шаг изменения частоты выбрать равным 1 Гц - ввести (1.)

После этого расчета выбрать «Считаем снова амплитуды и отношения моментов» и выполнить расчет по той же схеме для нагрузки с другой частотой.

Когда все расчеты для модели с номинальными параметрами выбраны, следует в заданное преподавателем для каждого студента число раз сначала уменьшить, потом увеличить жесткость одного из участков и выполнить для этой модели такие же исследования. После этого следует так же увеличить и уменьшить момент инерции одной из масс и повторить расчеты. Номера участков и масс для каждого студента определяет преподаватель.
