Разработка архитектурно-конструктивного проекта станции нейтрализации промышленных стоков
м2оС/Вт
Исходя из формулы для определения сопротивления теплопередаче для многослойных ограждающих конструкций
, м2оС/Вт
Найдем требуемую толщину стеновой панели δст. Здесь αв = 8,7 - коэффициент теплопередачи внутренних поверхностей ограждающи
х конструкций, определяемый по табл. [2]; Вт / (м2оС).
αн = 23 – коэффициент теплопередачи у наружной поверхности ограждения; Вт (м2оС), определяемый по табл. [2].
δшт = 0,02 м – толщина штукатурочного слоя;
λшт, λст – коэффициент теплопроводности, соответственно материала штукатурного слоя и материала стеновой панели. Для цементно-известкового раствора λшт = 0,81 Вт / (м2оС). В проекте используются стеновые панели, изготовленные из ячеистого бетона с λст = 0,26 Вт / (м2оС).
δст = м
Принимаем толщину стеновой панели 300 мм.
Покрытие
Необходимо установить толщину слоя утеплителя, в состав которого входит керамзитовая засыпка и плиты полистирола. Для ГСОП = 4834 определим значение
м2оС/Вт
,
где δп.п. – толщина полки ж/б плиты покрытия; δп.п = 0,03 м;
δст – толщина слоя стяжки из цементного раствора, δст = 0,02 м;
λп.п. = 2,04 Вт / (м2оС) – коэффициент теплопроводности материала плиты;
λст. = 0,93 Вт / (м2оС) – коэффициент теплопроводности материала стяжки;
λзас. = 0,23 Вт / (м2оС) – коэффициент теплопроводности керамзита;
λпл. = 0,05 Вт / (м2оС) – коэффициент теплопроводности плитного утеплителя.
Предварительно задавшись толщиной засыпки из керамзита, 180 мм, определим толщину плиты
м.
Следовательно, принимаем комбинированный утеплительный слой, состоящий из керамзитовой засыпки, толщиной 180 мм с уложенными поверх нее плитами пенополистирола толщиной 70 мм.
Приложение 2
Статический и прочностные расчеты сооружения
Статический расчет рамы
Определение нагрузок.
1. От плит и кровли.
Подсчет нагрузки от веса 1 м2 покрытия сведен в таблицу «Нагрузки от 1м2 покрытия».
Таблица п.2.1. Нагрузки от 1м2 покрытия
№ |
Элемент покрытия |
Нормат. нагрузка кН/м2 |
Коэффициент надежности по нагрузке αf |
Расчетная нагрузка кН/м2 |
1. |
Водоизляционный ковер – 2 слоя изопласта |
0,2 |
1,3 |
0,26 |
2. |
Цементно-песчаная стяжка, = 18кН/м3 δ = 25 мм |
0,45 |
1,3 |
0,54 |
3. |
Утеплитель: а) пенополистирол αт = 0,15кН/м3 δ = 70 мм |
0,01 |
1,3 |
0,13 |
б) засыпка керамзитом αт = 8кН/м3 δ = 1800 мм |
1,44 |
1,3 |
1,87 | |
4. |
Железобетонная плита ребристая 3 х 6 м с заливкой швов раствором |
1,65 |
1,1 |
1,82 |
ИТОГО |
4,17 |
5,05 |
2. От фермы покрытия.
Nр.п. = 1,1 ∙ 0,95 ∙ 142 = 148,4 кН
3. Полная расчетная нагрузка от покрытия на крайнюю колонну.
кН
Расстояние от линии действия нагрузки от покрытия приложенной на уровень опирания фермы по оси, до геометрической оси надкрановой части крайней колонны принимается ев = 0.
4. Нагрузка от подкрановой балки с рельсом:
Nп.б. = 1,1 ∙ 0,95 ∙ (35 + 1,0 ∙ 6,0) = 42,85 кН
Эта нагрузка приложена с эксцентриситетом ен относительно оси подкрановой части колонны - ен = 750 – 600/2 = 450 мм.
5. Нагрузка от стеновых панелей.
Площадь участка всех стеновых панелей, приходящаяся на фундамент крайней колонны, будет:
Аост = (1,2 + 1,8 + 1,2 + 1,2 + 1,2 + 1,8 + 1,2) х 6 + 3,0(1,8 + 1,8 + 1,2) = 72 м2.
Расчетная нагрузка от двойного остекления при весе 1 м2 его 0,07 т (0,7кИ) будет:
Nост = 1,1 ∙ 0,95 ∙ 9 = 9,41 кН,
где Аост = 2 ∙ 3,0 ∙ 1,8 + 3,0 ∙ 1,2 = 14,4 м2
6. Расчетная нагрузка отвеса крайней колонны.
Надкрановая часть - = 1,1 ∙ 0,95 ∙ 0,4 ∙ 0,38 ∙ 2,9 ∙2,5 = 11,52 кН;
Подкрановая часть - = 1,1 ∙ 0,95 ∙ (0,4 ∙ 0,6 (8,7 + 0,2) + ∙ 0,35 ∙ 0,4) ∙ 2δ = 58,1 кН
Временные нагрузки.
7. Снеговая нагрузка.
Расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли: Sч = 180 кг∙с/м2 (г. Арзамас III район).
Нормативная нагрузка от снегового покрова находится путем умножения расчетной нагрузки на коэффициент 0,7.
So = Sч ∙ 0,7 = 1,8 ∙ 0,7 = 1,26 кН/м2
Расчетная нагрузка от снегового покрова на крайнюю колонну:
= 1,4 ∙ 0,95 ∙ 1,26 ∙ 6 ∙ 24/2 = 120,66 кН
8. Вертикальная нагрузка от кранов.
Для крана среднего режима работы Q = 10 т и пролете моста L = 22,5 м находим:
а) Наибольшая и наименьшая нормативная нагрузка пояса крана
Рmax, n = 60 кИ и Рmin, n = 16,8 кН;
б) База крана Ак = 3700 мм; ширина крана В = 4700 мм;
в) Масса крана конструктивная Qn = 13 т;
Масса тележки Gт.н = 2 т.

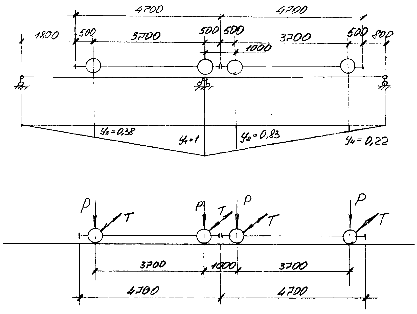

Рис. П.2.1. Схема действия крановых нагрузок и линия влияния давления их на колонны.
Вертикальное расчетное давление от кранов на колонну с учетом коэффициентов сочетаний nc = 0,85 – для двух кранов и коэффициентов надежности по нагрузке αf = 1,1 и назначению αn = 0,95:
Dmax = nc ∙ αf ∙ αn ∙ Pmax, n ∙ k = 0,85 ∙ 1,1 ∙ 0,95 ∙ 60 ∙ 2,43 = 129,5 кН;
