Разработка архитектурно-конструктивного проекта станции нейтрализации промышленных стоков

Приложение 8. (К разделу «Охрана труда»)

Искусственное освещение для монтажных работ

Проектирование производственного освещения принято делить на три части: светотехническую, электрическую и сметно-экономическую. Основными задачами светотехнической части является выбор системы и вида освещения, светильников и источников света, определение их рационального количества, мощности, светорасп

ределения и размещения на строительной площадке и в производственных зданиях.

Электрическое освещение строительных площадок и участков внутри зданий осуществляется установками общего равномерного или локализованного освещения, а местное освещение – инвентарными стойками или переносными приборами. Общее равномерное освещение строительных площадок должно быть не менее 2 лк. Если Ен > 2 лк, то к общему равномерному освещению устраивается дополнительно локализованное освещение. Для всех строительных площадок и участков, где работы выполняются в темное время суток, предусматривается устройство рабочего освещения.

Нормы освещенности участков строительных площадок и работ (по СН 81-80. Инструкция по проектированию электрического освещения строительных площадок): для монтажа конструкций стальных, железобетонных и деревянных наименьшая освещенность 50 лк; плоскость и уровень поверхности, в которой нормируется освещенность: горизонтальная и вертикальная, по всей высоте сборки.

Типы источников света и осветительных приборов:

При производстве наружных строительно-монтажных работ освещение общее равномерное, осветительные приборы: лампы накаливания, дуговые ртутные лампы высокого давления.

Светотехнический расчет электрического освещения: точечный метод

Точечный метод обеспечивает определение освещенности любой точки поверхности, если известны светораспределение, расположение и световой поток лампы светильника. Этот метод применяют для расчета общего локализованного и местного освещения при любом положении освещаемой плоскости или наклонном положении светильника. В общем виде световой поток лампы равен:

Фл= 1000 * Ен *К / ( μ∑ii * Ψi ) ,

Где Е - нормируемая освещенность,лк; к – коэффициент запаса; μ - коэффициент дополнительной освещенности, создаваемой удаленными светильниками и отраженным светом, обычно приближенно принимается μ= 1….1,2 или μ=ηо / ηн ; ηо и ηн - коэффициенты использования для отражающих поверхностей с и неотраженных поверхностей с ρn= ρc = ρp = 0; ∑li * Ψi - условная освещенность контрольной точки от суммарного действия «ближайших» светильников.

В качестве контрольных выбирают точки освещаемой поверхности, в которых полагают, что ∑li*Ψi имеет наименьшее значение; li - условная освещенность от i -го светильника, создаваемая лампой со световым потоком 1000 лм, определяемая по известному светораспределению светильника и размерам h и d по заранее рассчитанным пространственным изолюксам условной горизонтальной освещенности; Ψi - переходный коэффициент, для горизонтальной плоскости Ψi =1, для наклонной -

Ψi = cosαi± (di sinα / hi) и вертикальной - Ψi = d / h.

«Ближайшими» считаются светильники, имеющие условную освещенность меньше освещенности, создаваемой ближним светильником, до 5%. Светильники, затененные производственным оборудованием, не учитывают.

Для производства монтажных работ планируется использовать инвентарную стойку, имеющую следующие характеристики: два светильника типа «Астра –12» (ИСПО1*200/Д5 3-03) с ЛИ БИ220-200, установленных на дугообразных кронштейнах стойки, высота подвески h = 4,5 м, расстояние между светильниками l =1,3 м.

Требуется определить, на каком расстоянии должна быть установлена стойка и ширину освещаемого фронта работ при монтажных работах.

По табл. XIII.1 (Г.Г.Орлов. Инженерные решения по охране труда в строительстве) для монтажных работ Ен = 50 лк, по табл. XIII.6 К=1,3 ЛИ БК 220-200 имеет Фл = 2920 лм (по табл. XIII.3 ).

∑li= 1000*Ен *K /( μ *φi * Фл ) = 1000 * 50 * 1,3 / (1 * 1 * 2920) = 22,3 лк

Принимаем μ =1; для горизонтальной плоскости φi =1. Задается, что светильники стойки располагаются в плоскости, параллельной освещаемой плоскости, тогда l = l1 = l2 =11,2 лк. По графику пространственных изолюкс условной горизонтальной освещенности (рис. XIII.3,a ) для h =4,5 м и l =11,2 лк, d =2,2 м. Принимаем размещение светильников в одной точке, тогда d = 2,2 м является максимальным удалением стойки от освещаемой точки. Чтобы увеличить ширину освещаемого фронта работ, инвентарную стойку размещают ближе указанного расстояния. Пусть Х = 1,5 м, тогда в=

Т.о., при расположении инвентарной стойки на расстоянии 1,5 м от места производства работ будет освещаться фронт работ с Ен = 50 лк, шириной в = 12,8 м.

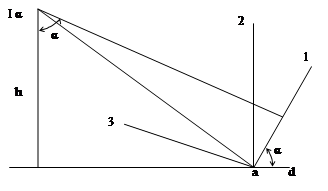

Рис. XIII.2 Схема для определения переходного коэффициента Ψi

1 и 2 - наклонные поверхности;

3 - вертикальная поверхность.

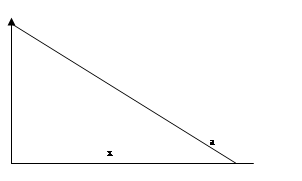

Рис. XIII.4 Схема определения освещенности рабочих мест, создаваемой инвентарной стойкой: а - при х = d max ; б - при х = 1.5 м

Для вертикальной поверхности : Ψi = d / l = 2,2 / 4,5 = 0,49 , тогда

Фл= 1000 * Eн *K / ( μ∑Li Ψi ) = 1000*50*1,3 / ( 1*22,3 * 0,49) = 5949 лм,

т.е. необходимо принять ту же лампу типа Г, а не Б.

Опасная зона работы крана

Границы опасных зон в местах, над которыми происходит перемещение грузов подъемными кранами, а также вблизи строящегося здания принимаются от крайней точки горизонтальной проекции наружного наименьшего габарита перемещаемого груза или стены здания с прибавлением наибольшего габаритного размера перемещаемого (падающего) груза и минимального расстояния отлета груза при его падении согласно таблице 1.

Таблица 1.
