Разработка архитектурно-конструктивного проекта станции нейтрализации промышленных стоков

Dmin = nc ∙ αf ∙ αn ∙ Pmin, n ∙ k = 0,85 ∙ 1,1 ∙ 0,95 ∙ 16,8 ∙ 2,43 = 36,26 кН

9. Горизонтальная нагрузка от поперечного торможения крана.

Нормативная величина поперечной тормозной силы Тн от каждого из двух стоящих на подкрановой балке колес одного крана с гибким подвесом:

т = 3,75 кН

Величина расчетной тормозной нагрузки:

Т = hc ∙ αf ∙ αn ∙ Тn ∙ k = 0,85 ∙ 1,1 ∙ 0,95 ∙ 3,75 ∙ 2,43 = 8,09 кН

10. Ветровая нагрузка.

Величина скоростного напора ветра на высоте до 10 м от поверхности земли для г. Арзамаса при типе местности Б:

кН/м2;

то же, на уровне верха колонны (+10,8 м):

кН/м2;

то же, на уровне верха панельной стены здания (+14,4 м):

кН/м2.

Расчетная нагрузка на поперечные рамы с учетом аэродинамических коэффициентов: 0,8 для вертикальных поверхностей с наветренной стороны и о,6 – с подветренной:

а) Напор:

qнап = 0,8 ∙ 0,95 ∙ 6 ∙ 1,4 ∙ 0,95 = 1,25 кН/м;

Отсос:

qотс = 0,6 ∙ 0,195 ∙ 6 ∙ 1,4 ∙ 0,95 = 0,93 кН/м.

в) Сосредоточенная нагрузка на уровне верха колонны:

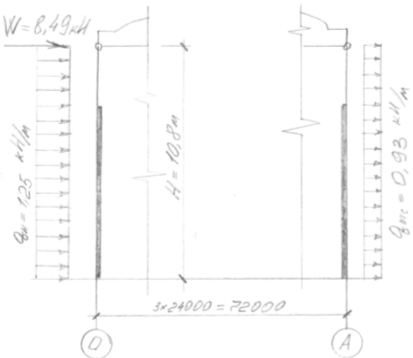

Рис. П.2.2. Схема действия ветровой нагрузки на раму при ветре слева.

Статический расчет рамы

Геометрические характеристики крайней колонны. Момент инерции сечения надкрановой части:

смн.

То же для подкрановой части:

смн.

Отношение этих моментов инерции:

hкр =

Отношение высоты подкрановой части колонны к ее полной расчетной высоте:

λкр =

Смещение геометрических осей сечения верха и низа колонны:

екр = см.

Определение усилий в колонне.

1. Постоянная нагрузка от покрытия

кН

Величина горизонтальной реакции

кИ,

где е = екр = 0,11 м и для nкр = 0,25; λкр = 0.26 и ув = 1,0 Ив

Усилия в сечениях колонны:

а) Изгибающие моменты:

МI-I = 419,62 ∙ 0,11 – 5,5558 ∙ 11 = - 14,9553 кН∙м;

М’II-II = 419,62 ∙ 0,11 – 5,5558 ∙ 2,9 = 30,046 кН∙м;

МII-II = 419,62 ∙ 0 – 5,5558 ∙ 2,9 = - 16,1118 кН∙м;

МIII-III = 0.

б) Продольные силы:

NI-I = N’II-II = NII-II = NIII-III = 419,62 кН

в) Поперечные силы:

QI – I = -Rв = 5,5558 кН .

2. Снеговая нагрузка = 120,66 кН

К = = 120,66 / 419,62 = 0,2875 .

А) МI - I = - 14,9553 * 0,2875 = - 4,300 кН*м ;

МII - II = 30,0464 * 0,2875 = 8,6383 кН*м ;

МII - II = - 16,1118 * 0,2875 = -4,6321 кН*м ;

МIII - III = 0

Б) N = 120,66 кН

В) QI-I = 5,5558 * 0,2875 = 1,5973 кН.

3.Вертикальная крановая нагрузка.

Dmax = 129,51 кН

Величина горизонтальной реакции

= 1,324 * (129,51 * 0,45 / 11,0) = 7,015 кН ,

где lн = 0,45 м ; к2 =1,324 по табл.2 п VII. Для n = 0,25 ; λ= 0,26 и yh= 1,0 Нм.

А) МI-I = -129,51 * 0,45 + 7,015 * 11 = 18,8855 кН*м ;

МII-II = -129,51 * 0,45 + 7,015 * 2,9 = - 37,936 кН*м ;

МII-II = - 129,51 * 0 + 7,015 * 2,9 = 20,3435 кН*м ;

МIII-III =0 .

Б) NI-I = NII-II = 129,51 кН ; NII-II = NIII-III = 0

В) QI-I = -Rв = - 7,015 кН.

4. Вертикальная крановая нагрузка.

Dmin = 36,26 кН.

К = = 36,26 / 129,51 = 0,2799

МI-I = 18,8855* 0,2799 = 5,2879 кН*м ;

МII-II = - 37,936 * 0,2799 = - 10,6183кН*м ;

МII-II = 20,3435 * 0,2799 = 5,6962 кН*м ;

МIII-III = 0 .

Б) NI-I = NII-II = 36,26 кН ; NII-II = NIII-III = 0

В) QI-I = -7,015 – 0,2799 = -1,964 кН.

5. Нагрузка от подкрановой балки с рельсом.

Nпб = 42,85 кН.

К = = 42,85 / 129,51 = 0,331

МI-I = +18,8855* 0,331 = 6,2511 кН*м ;

МII-II = - 37,936 * 0,331 = - 12,5568 кН*м ;

МII-II = 20,3435 * 0,331 = 6,7337 кН*м ;

МIII-III = 0 .

Б) NI-I = NII-II = 42,85 кН ; NII-II = NIII-III = 0

В) QI-I = -7,015 * 0,331 = -2,322 кН.

6. Нагрузка от веса крайней колоны.

= 11,52 кН., = 11,52 кН.

К = = 11,52/ 419,62 = 0,0275

МI-I = - 14,9553* 0,0275 = - 0,41 кН*м ;

МII-II = 30,0464 * 0,0275 = 0,825 кН*м ;

МII-II = - 16,1118 * 0,0275 = -0,4424 кН*м ;

МIII-III = 0 .

Б) NIII-III = 0 NII-II = NII-II = = 11,52 кН.;

NI-I = 11,52 + 58,1 = 69,62 кН

В) QI-I = -7,015 * 0,0275 = 0,153 кН.

7. Горизонтальная крановая нагрузка

Т = 3,75 кН слева направо.

Горизонтальная реакция при торможении слева направо:

Rв= к3 * Т = 0,71 * 3,75 = 2,6654 кН,

где к3 = 0,71 по таб. 3 п VII для. n = 0,25;

λ= 0,26 и yв = 1,95 / 2,9 * Нв ≈ 0,67 Нв

А)

МI-I = - 3,75 * 9,05 + 2,6654 * 11= - 4,6181 кН*м ;

МII-II = - 3,75 * 9,05 + 2,6654 * 2,9 = 4,1672 кН*м ;

МII-II = 4,1672 кН*м ;

МIII-III = 0 .

Мт = 2,6654 * 1,95 = 5,1975 кН*м.

Б) N = 0 N

В) QI-I = Т - Rв = 3,75 – 2,6654 = 1,0846 кН.

7. Ветровая нагрузка слева направо.

По табл. 4 находим кт = 0,3574. Горизонтальня реакция Rв в крайней колоне на оси О:

Rв0 = к7 * gотс * Н = 0,3574 * 1,25 * 11 = 4,9148 кН.

Горизонтальная реакция Rв в крайней колонне по оси А:

Rвл = к7 * gотс * Н = 0,3574 * 0,93 * 11 = 3,657 кН.

Усилие в дополнительной связи.

R = ∑ Rв * W = 4,9148 + 3,657 + 8,49 = 17,06 кН.

Определяем по табл. 5 п. VII коэффициенты Kqкр = 2,8403 и Kqср = 3,0.

Горизонтальная сила на крайние колонны:

Горизонтальная сила на средние колоны:

Определяем усилие в расчетных сечениях колонны:
