Проектирование свайных и ленточных фундаментов

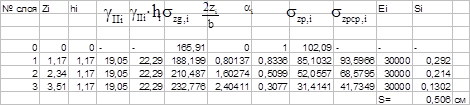

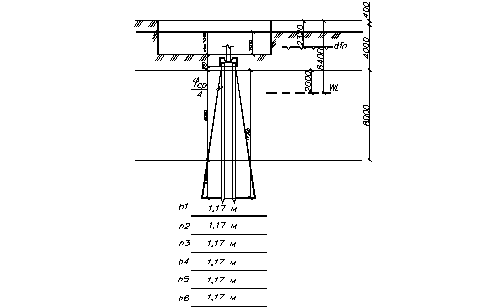

Соотношение сторон подошвы

S=0,506 см < SU = 8 см - условие выполняется.

Расчет осадки свайного фундамента 2 методом послойного суммирования деформа

ций:

PII= 212,67 кПа – фактическое среднее давление;

- природное давление в уровне подошвы;

- дополнительное давление;

h1=0,4by=- толщина элементарных слоев.

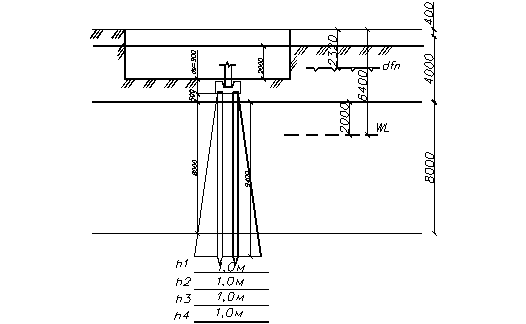

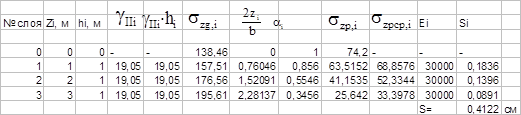

Соотношение сторон подошвы

S=0,4122 см < SU = 8 см - условие выполняется.

Расчет осадки свайного фундамента 5 методом послойного суммирования деформаций:

PII= 254,87 кПа – фактическое среднее давление;

- природное давление в уровне подошвы;

- дополнительное давление; h1=0,4by=- толщина элементарных слоев.

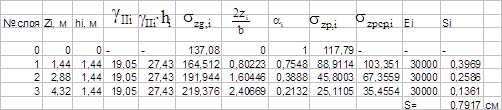

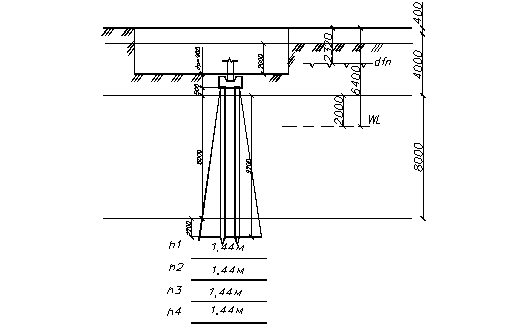

Соотношение сторон подошвы

S=0,7917 см < SU = 8 см - условие выполняется.

5. Технико-экономическое сравнение вариантов фундаментов

Технико-экономическое сравнение вариантов позволяет сделать выбор наиболее эффективного варианта.

Экономическое сравнение выполняется следующим образом. По рассчитанным вариантам определяют объемы, м3: земляных работ, фундамента, подготовки под фундамент, ростверка и свай, обратной засыпки грунта. Для облегчения расчетов объемы работ определяются на один фундамент под колонну. При этом необходимо учитывать указания норм по допускаемой величине крутизны откосов в зависимости от вида грунта и глубины разработки котлована.

Зная все объемы строительных работ, можно определить стоимость возведения фундаментов мелкого заложения и свайного. Подобные расчеты производят в соответствии с ЕРЕР применительно к району проектирования. В данном курсовом проекте используются укрупненные расценки.

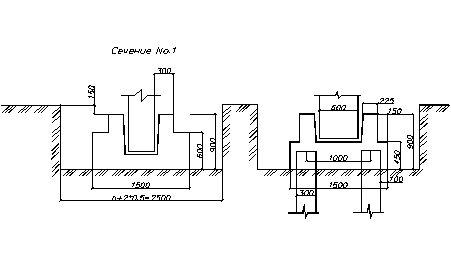

Рисунок 5.1. – Схемы для расчета объемов земляных работ при сооружении фундаментов.

Таблица 5.1.

Ведомость объемов и стоимости основных работ по сооружению фундамента

Вариант 1 с меньшей стоимостью считается более эффективным, поэтому производство работ по устройству фундаментов будет посвящено устройству столбчатых фундаментов мелкого заложения.

Производство работ по устройству фундаментов, сооружаемых в открытых котлованах

В данном разделе на основе изученного курса “Технология строительного производства” даются краткие указания по производству работ при устройстве фундаментов, сооружаемых в открытых котлованах, в порядке их технологической последовательности.

5.1 Подготовительные работы

Подготовительные работы предусматривают очистку территории площадки от пней, строений, мусора, планировку территории, устройство водоотводящих сооружений, перенос подземных коммуникаций, устройство временных дорог, подводку электроэнергии для работы машин и освещения, ограждение территории строительства, устройство складских и служебных помещений и т.д.

5.2 Геодезические работы

Перед началом производства работ необходимо произвести разбивку осей зданий, то есть привязку главных разбиваемых линий к координатам строительной сетки, после чего осуществляется разбивка котлована и траншей под фундаменты. Оси главных, разбивочных линий представляют собой продольные и поперечные оси здания, затем отмеряются расстояния до осей стен или колонн. Эти оси закрепляют на расстоянии 2 – 3 м от бровки котлована на специально установленной обноске, которая устраивается из столбов с прибитыми к ней досками. Верхняя кромка столбиков должна иметь остроконечную поверхность. Верхние концы всех досок должны находиться на одной отметке. Оси стен и котлованов должны быть обозначены и пронумерованы краской, а в доски вбиты гвозди, к которым крепится проволока для переноса границы котлована или оси фундамента в котлован. На поверхности земли контуры котлована отмечают колышками.
