б) расчет устойчивости грунта основания, окружающего сваю;

в) проверку сечений свай на прочность (трещиностойкость).

Строгое решение указанных задач дается в СНиП 2.02.03 – 85 и руководстве к нему.

В данном курсовом проекте расчет свай на горизонтальные нагрузки не производится.

4.10. Проверка давлений в основании свайного фундамента как условно массивного

Расче

т кустовых свайных фундаментов под промышленные и гражданские здания по деформациям производится как для условно массивного фундамента на естественном основании. Перед расчетом осадки проверяют прочность основания фундамента в уровне острия свай.

Границы условного фундамента определяются снизу – плоскостью АД, проходящей через нижние концы свай; с боков – вертикальными плоскостями АБ и ДВ, отстоящими от наружных граней крайних рядов вертикальных свай на расстоянии сверху - поверхностью планировки грунта БВ. Здесь - рабочая длина сваи, равная сумме толщин слоев грунта, прорезаемых висячими сваями:

где - расчетные значения угла внутреннего трения грунта в

пределах соответствующих участков сваи h1, h2, …,hn.

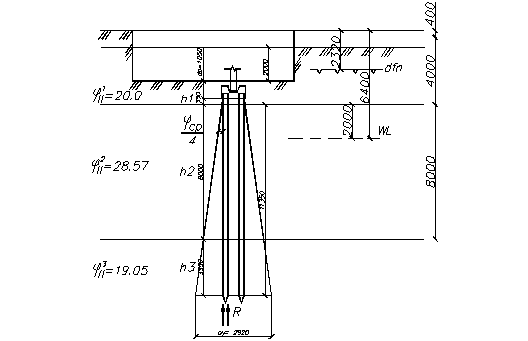

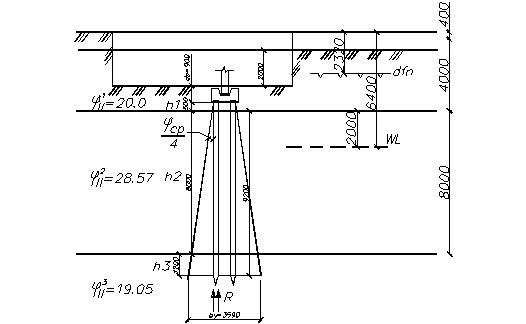

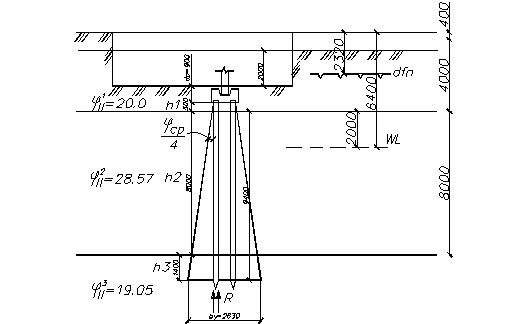

Рисунок 4.10. – Расчетная схема к проверке давления в основании свайного фундамента 1

Расчетом проверяется условие:

где NII – сумма расчетных нагрузок в плоскости подошвы свайного фундамента, кН;

R – расчетные сопротивления грунта основания условного массива в уровне острия сваи;

NII=N0II+NPII+NCBII+NГРII,

где N0II – заданная нагрузка, приложенная к обрезу ростверка, кН; NPII – вес ростверка, кН;

NCBII – вес свай, кН; NГРII - вес грунта в объеме условного массива, кН;

где bP, lP, dP - соответственно ширина, длина и высота ростверка, м; - удельный вес бетона, принимаемый равным 24 кН/м3 .

Вес сваи определяется по формуле:

где nC – число свай в ростверке; d – размер поперечного сечения сваи, м; l – длина сваи, м; - удельный вес железобетона, принимаемый равным 25 кН/м3 .

Вес грунтового массива определяется по формуле:

где h1, h2, …hn – мощность слоев грунта в пределах от подошвы ростверка до острия сваи, м; - удельный вес соответствующих слоев грунта в пределах рабочей длины сваи, кН/м3, с учетом взвешивающего действия воды.
