Проектирование свайных и ленточных фундаментов

Таблица 4.1

Определение

Расчетное сопротивление под нижним концом сваи R:

R=

4.5. Определение несущей способности сваи по материалу

Несущая способность сваи по материалу на сжатие для железобетонных свай определяется по формуле:

где Fm – несущая способность сваи по материалу, кПа; - коэффициент условий работы сваи =1 (при размере поперечного сечения сваи более 200 мм); - коэффициент, учитывающий условия загружения, гибкость и другое (для свай, полностью находящихся в грунте, =1); Rb – расчетное сопротивление бетона при осевом сжатии (призменная прочность), кПа; А – площадь поперечного сечения сваи, м2; Rst – расчетное сопротивление арматуры сжатию, кПа; AS – площадь всех продольных стержней арматуры.

Rb=14500 кПа

RАРМ=280000 кПа

SАРМ=

Sb=0,09м2

Для дальнейшего расчета принимаем несущую способность сваи по грунту Fd=383,1 кПа

4.6. Определение количества свай в ростверке

Требуемое количество свай определяется по формуле:

,

где N1 – полная расчетная нагрузка, передаваемая на сваи, приведенная к подошве плиты ростверка, кН; Fd – несущая способность сваи по грунту; - коэффициент надежности (=1,4); - коэффициент, учитывающий работу свай при наличии момента внешних сил в уровне подошвы ростверка и принимаемый равным 1,1 – 1,2.

Необходимо увеличить длину свай до 12 м для уменьшения их количества в ростверке.

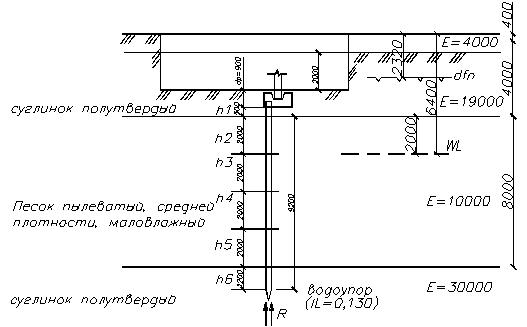

Рисунок 4.4 – Расчетная схема к оценке несущей способности сваи по грунту для колонны 5

Таблица 4.2

Определение

Расчетное сопротивление под нижним концом сваи R:

R=

сваи длиной по 10 м

Рассчитаем несущую способность сваи для фундамента под колонну 2:

В проекте N находится по формуле:

=900 кН+50,625 кН=950,625 кН

Таблица 4.3.

Определение
