Проектирование свайных и ленточных фундаментов
Расчетная осадка фундамента под колонну 1 меньше предельной, следовательно перепроектирование фундамента не требуется.
Расчет осадки фундамента под колонну 5:

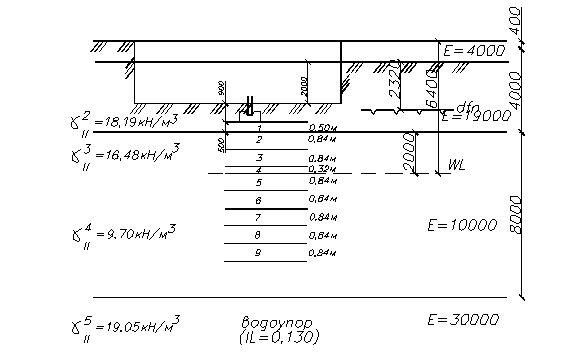

Рисунок 3.6. – Схема к расчету осадки фундамента под колонну 5
PMAX=440,903 кПа
|
№ слоя |
Zi |
hi |
|
|
|
|
|
|
|
Ei |
Si | |
|
0 |
0 |
0 |
- |
- |
16,371 |
0 |
1 |
424,523 |
- |
- |
- | |
|
1 |
0,5 |
0,5 |
18,19 |
9,095 |
25,466 |
0,47619 |
0,9252 |
392,752 |
408,637 |
19000 |
0,8603 | |
|
2 |
1,34 |
0,84 |
16,48 |
13,84 |
39,3092 |
1,27619 |
0,5658 |
240,212 |
316,482 |
10000 |
2,1268 | |
|
3 |
2,18 |
0,84 |
16,48 |
13,84 |
53,1524 |
2,07619 |
0,3164 |
134,306 |
187,259 |
10000 |
1,2584 | |
|
4 |
2,5 |
0,32 |
16,48 |
5,274 |
58,426 |
2,38095 |
0,2574 |
109,259 |
121,783 |
10000 |
0,3118 | |
|
5 |
2,82 |
0,32 |
9,7 |
3,104 |
61,53 |
2,68571 |
0,2146 |
91,1026 |
100,181 |
10000 |
0,2565 | |
|
6 |
3,66 |
0,84 |
9,7 |
8,148 |
69,678 |
3,48571 |
0,1381 |
58,6436 |
74,8731 |
10000 |
0,5031 | |
|
7 |
4,5 |
0,84 |
9,7 |
8,148 |
77,826 |
4,28571 |
0,0957 |
40,6226 |
49,6331 |
10000 |
0,3335 | |
|
8 |
5,34 |
0,84 |
9,7 |
8,148 |
85,974 |
5,08571 |
0,0697 |
29,5765 |
35,0996 |
10000 |
0,2359 | |
|
9 |
6,18 |
0,84 |
9,7 |
8,148 |
94,122 |
5,88571 |
0,0527 |
22,3893 |
25,9829 |
10000 |
0,1746 | |
|
S= |
6,0608 |
