Проектирование свайных и ленточных фундаментов

; ; k=1; ; ; der=0 width=72 height=24 src="images/referats/13166/image048.png">; kZ=1; b=1,8 м;

Для среднего давления по подошве PCP<R

< R (373,391 кПа)

Недогруз составляет

Следовательно необходимо уменьшить размеры до 1,5х1,5 м

<R =369,564 кПа

Недогруз составляет

Окончательно принимаем размеры подошвы фундамента для колонны 1: 1,5х1,5 м

Сечение №5

По полученной в пункте 3.2 величине b и глубине заложения d1, определяем расчетное сопротивление грунта основания R, кПа:

; ; k=1; ; ; ; kZ=1; b=2,7 м;

Для среднего давления по подошве PCP<R

< R (382,637 кПа)

Для максимального краевого давления Pmax1,2R

Для минимального краевого давления Pmin 0

PMAX=292,958 кПа < 1,2R (459,164 кПа)

Недогруз составляет

PMIN=216,473 кПа >0

Недогруз фундамента, следовательно необходимо уменьшить размеры до 2,4х2,4 м

<R=378,8 кПа

PMAX=375,639 кПа < 1,2R (454,56 кПа)

Недогруз составляет

PMIN=202,027 кПа >0

Недогруз фундамента, следовательно необходимо уменьшить размеры до 2,1х2,4 м

<R=374,984 кПа

PMAX=440,903 кПа < 1,2R (449,981 кПа)

Недогруз составляет

PMIN=214,143 кПа >0

Окончательно принимаем размеры подошвы фундамента для колонны 5: 2,1х2,4 м

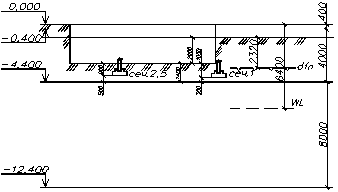

Рисунок 3.1. – Расчетная схема здания

3.4. Конструирование фундамента

Сечение №1

Рисунок 3.2. – Конструкция монолитного отдельного фундамента под колонну 1

Сечение №2

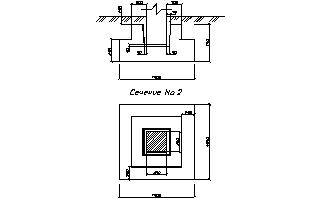

Рисунок 3.3. – Конструкция монолитного отдельного фундамента под колонну 2

Сечение №5

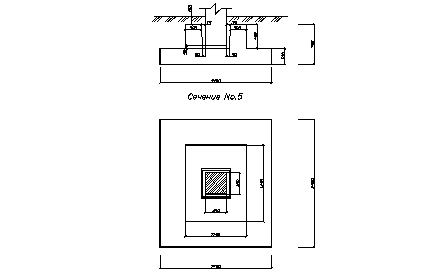

Рисунок 3.3. – Конструкция монолитного отдельного фундамента под колонну 5

3.5. Расчет осадки фундаментов

Для расчета осадок фундаментов шириной менее 10 м рекомендуется метод послойного суммирования деформаций слоев грунта, на которые разбивается сжимаемая толща основания.

Расчет осадки фундамента под колонну 1:

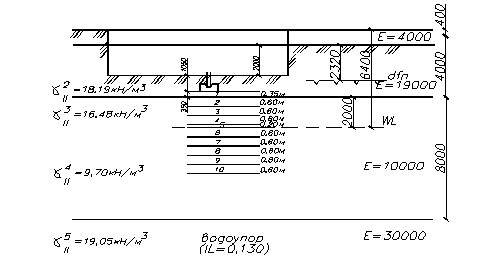

Рисунок 3.4. – Схема к расчету осадки фундамента под колонну 1

PMAX=420,362 кПа
