Проектирование свайных и ленточных фундаментов
Рисунок 4.5. – Расчетная схема к оценке несущей способности сваи по грунту под колонну 2
Расчетное сопротивление под нижним концом сваи R:
R=
order=0 width=509 height=24 src="images/referats/13166/image161.png">
сваи длиной по 10м
Рассчитаем несущую способность сваи для фундамента под колонну 1:
В проекте N находится по формуле:
=1308 кН+50,625 кН=1358,625 кН
Таблица 4.4.
Определение
|
Характеристика грунта |
zi, м |
hi, м |
fi |
|
|
|
1,225 |
0,35 |
36,575 |
18,2875 |
|
Песок пылеватый, средней плотности, маловлажный |
2,4 |
2 |
44,4 |
88,8 |
|
4,4 |
2 |
54,2 |
108,4 | |
|
6,4 |
2 |
58,8 |
117,6 | |
|
8,4 |
2 |
62,6 |
125,2 | |
|
Суглинок полутвердый IL=0,30 |
10,4 |
2 |
46,1 |
92,2 |
|
12,075 |
1,35 |
48,075 |
64,90125 |

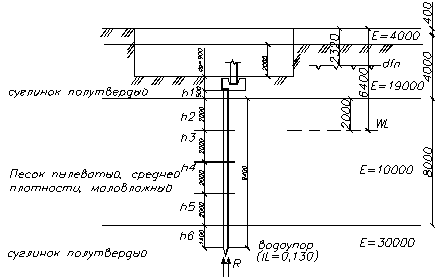

Рисунок 4.6. – Расчетная схема к оценке несущей способности сваи по грунту под колонну 1
Расчетное сопротивление под нижним концом сваи R:
R=
сваи длиной по 12 м
4.7. Конструирование свайных фундаментов
Свайные фундаменты в зависимости от размещения свай в плане следует проектировать в виде:
а) одиночных свай – под отдельно стоящие опоры;
б) свайных лент – под стены зданий и сооружений при передаче на фундамент распределенных по длине нагрузок с расположением свай в два ряда и более;
в) свайных кустов – под колонны с расположением свай в плане на участке квадратной, прямоугольной и других форм;
г) сплошного свайного поля – под тяжелые сооружения со сваями, равномерно расположенными под всем сооружением и объединенными сплошным ростверком, подошва котого опирается на грунт.

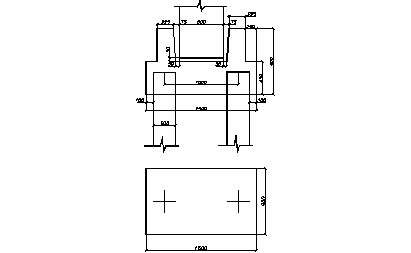

Рисунок 4.7. – Конструирование свайного фундамента под колонну 1

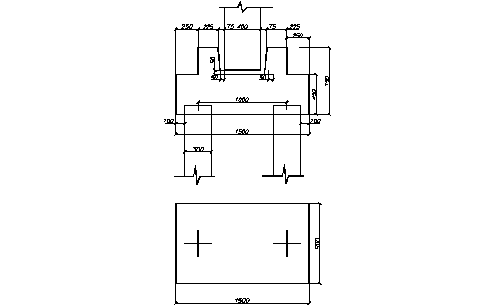

Рисунок 4.8. – Конструирование свайного фундамента под колонну 2

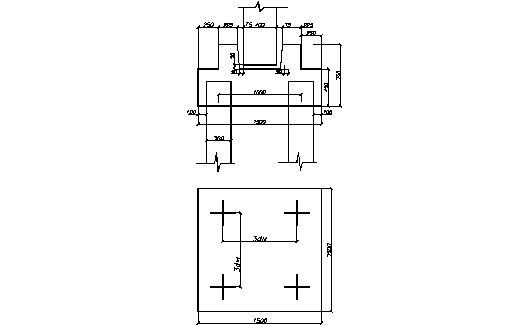

Рисунок 4.9. – Конструирование свайного фундамента под колонну 5
4.8. Определение фактической нагрузки на сваи
Расчет заключается в определении фактических нагрузок, действующих на сваи свайного фундамента, и сравнении их с расчетной нагрузкой, допускаемой на сваю (по грунту). Для центрально нагруженного свайного фундамента проверяется условие
Для внецентренно нагруженного свайного фундамента:
,
где NI, MxI, MyI - соответственно расчетная вертикальная нагрузка, моменты относительно центральных осей X и Y плана свайного фундамента в плоскости подошвы ростверка; X и Y – расстояния от центральных осей до наиболее удаленной свай, для которой вычисляется фактическая нагрузка; XI и YI – расстояния от центральных осей до оси каждой оси сваи фундамента.
Необходимо соблюдать условие:
Если
, необходимо увеличить число свай или их длину с целью повышения несущей способности свай по грунту.
Не следует допускать недоиспользование несущей способности свай более чем на 15 %, перегрузку свай от постоянных и длительных нагрузок более чем на 5 %.
При NФ < 0 следует рассчитать сваи на выдергивающую нагрузку (при этом необходимо, чтобы NФMIN < Nb).
Расчет свайного фундамента № 1
704,4 < 765,82 кН , условие выполняется с 8 % недоиспользованием несущей способности сваи.
Расчет свайного фундамента № 2
450 < 697,26 кН , условие выполняется с 35,5 % недоиспользованием несущей способности сваи. Уменьшение количества свай до 1 не производится из конструктивных соображений.
Расчет свайного фундамента № 5
588 < 664, 9, условие выполняется с 11,6 % недоиспользованием несущей способности свай.
4.9. Расчет свай на горизонтальные нагрузки
Расчет свай на совместное действие вертикальных, горизонтальных нагрузок и моментов должен включать:
а) расчет деформаций свай, который сводится к проверке соблюдения условий:
где UP и
- расчетные величины горизонтального перемещения головы сваи и угла ее поворота; UU и
- предельно допустимые величины указанных деформаций;
