Условие выполняется 175≤175, следовательно, тяговый привод обеспечивает движение электровоза с заданной конструкционной скоростью.

Эффективные мощности электровоза в часовом и номинальном режимах:

(1.13)

(1.14)

Скорости движения в час. и ном. режимах:

(1.15)

Мощность, подводимая к тяговой передаче в часовом и номинальных режимах:

(1.16)

(1.17)

Подводимая мощность для часового режима Pп.ном=100 % тогда по [1 табл. 1.2] hзп=0.978. Для часового режима:

(1.18)

Вращающий момент на валу тягового двигателя в часовом режиме:

(1.19)

Сила тяги электровоза в часовом и номинальном режимах:

(1.20)

(1.21)

Проверим сцепную массу для пассажирского локомотива, коэффициент использования сцепного веса примем hв=0.88. Для пассажирского электровоза постоянного тока:

(1.22)

где Mп – масса пассажирского поезда, Mп=1100 т;

w0 – основное удельное сопротивление движению поезда;

wтр – удельное сопротивление при трогании с места;

i0 – дополнительное сопротивление от уклона;

wу – удельное сопротивление от ускоряющего усилия;

В момент трогания (w0+wтр+i0)=80 н/т. Величина wу определяется по формуле:

(1.23)

где aп – пусковое ускорение поезда, aп=1200 км/ч2;

z - удельное пусковое ускорение, z=12.2 км·т/ч2·Н.

Коэффициент сцепления колеса с рельсом:

(1.24)

Так как 122.973>94.58, то сцепная масса обеспечивает движение электровоза по расчётному подъёму с установившейся скоростью без боксования.

Минимальная длина электровоза по прочности путевых сооружений:

(1.25)

Длина локомотива по осям автосцепок Lл=25 м.

Жёсткая база локомотива Lб, есть расстояние между шкворнями или геометрическими центрами крайних тележек:

(1.26)

где е – коэффициент, e=0.55;

nс – число секций,nc=1.

2. РАЗРАБОТКА ЭСКИЗНОГО ПРОЕКТА МЕХАНИЧЕСКОЙ ЧАСТИ ЛОКОМОТИВА

2.1 Определение основных размеров тележки

Для определения основных размеров тележки можно использовать расчётную схему, приведённую на рисунке 2.1.

Жёсткая база тележки определяется по формуле:

2·aт=2·lподв+B2+2·D (2.1)

где lподв – расстояние между точками подвешивания тягового двигателя на раме тележки, lподв=1.180 м;

B2 – ширина средней поперечной балки рамы тележки, B2=0.3 м;

D - зазор между опорными кронштейнами и поперечной балкой рамы, D=0.04 м;

2·aт=2·1.180+0.3+2·0.04=2.74 м

Диаметр колеса колёсной пары по окружности гребня:

D=Dк+0.06 (2.2)

D=1.2+0.06=1.26 м

По рекомендации [1, стр. 18], принимаем ширину концевых поперечных балок B1=0.15 м и расстояние между гребнем бандажа и поперечной концевой балкой рамы тележки l2=0.05 м.

Расстояние от геометрической оси колёсной пары до торца концевой поперечной балки:

(2.3)

Длина тележки:

lт=2·l1+aт (2.4)

lт=2·0.83+2.74=4.4 м

Высота тележки от уровня головки рельса до верхней горизонтальной плоскости рамы hт и ширина рамы тележки по осевым линиям боковин bт по [1] hт= 1.16 м, bт=2.1 м.

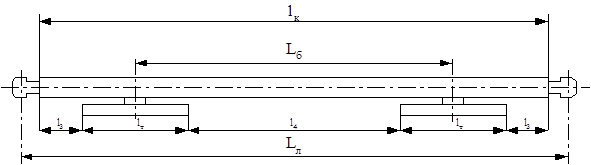

Длина рамы кузова электровоза определяется по формуле:

(2.5)
