Влияние качества топлива на работу двигателя внутреннего сгорания

Присадка антикокс характеризуется сле­дующими физико-химическими показателями:

кинематическая вязкость при 20°С, 40 мм2/с, не более

плотность при 20°С, кг/м3 ~880

температура вспышки, °С, не ниже 35

концентрация меди, % мае. ~15

Рекомендуемая концентрация присадки в топливе составляет 0,01-0.02гс в зависимости от способа применения. При постоянном при­менении достаточно 0,01-0,02%. Возможно также использование присадки в автосерви­се: для безразборной очистки двигателя, раскоксовывания поршневых колец и т.д. При этом временно можно использовать дозы, дос­тигающие 0,1%.

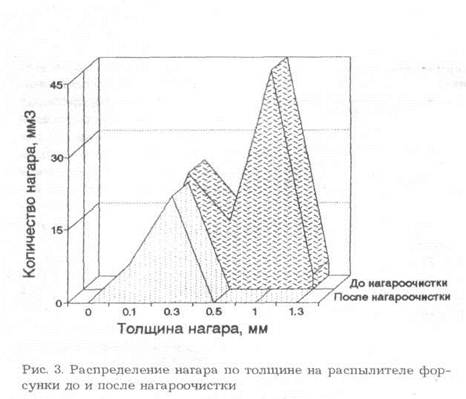

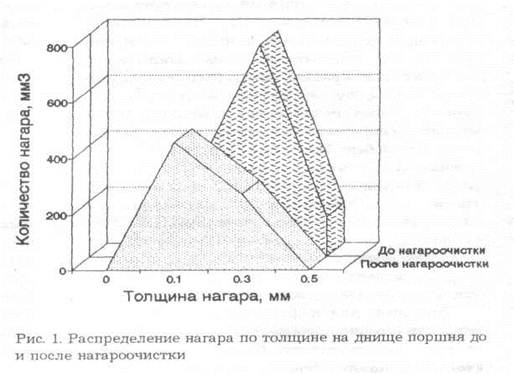

На рис. 1-3 приведены результаты испы­таний присадки в количестве 0,1% мае. в со­ставе дизельного топлива Л на двигателе 2ч8,5/11. Испытания проведены в АООТ "ЭлИНП" по методике, согласно которой пред­варительно нарабатывался нагар в течение 50-100 ч на специальном топливе, содержа­щем большое количество тяжелых фракций. После наработки нагара двигатель разбира­ли и оценивали количество и распределение образовавшегося нагара в камере сгорания (на головке блока цилиндров), на днище поршня и распылителе форсунки. Нагар отлагался на по­верхностях в виде очень плотного слоя неравномерной толщины — до одного и более милли­метров.

Толщина основной массы нагара на го­ловке блока цилиндров и днище поршня дости­гала 0,5 мм. Что касается форсунки, то около двух третей массы нагара имело толщину от 0,5 до 1,3 мм. Это обстоятельство представля­ется весьма существенным, так как отложения на форсунке в наибольшей степени влияют на токсичность отработавших газов [2]. После на­работки нагара двигатель собирали и проводи­ли нагароочистку в течение 5 ч, работая на стандартном дизельном топливе Л с присадкой.

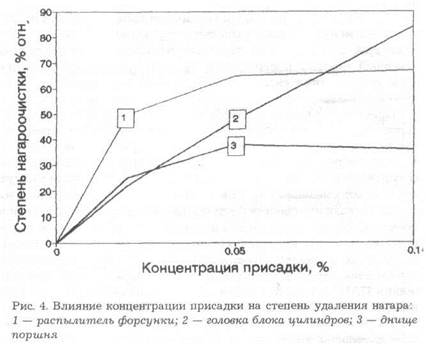

При введении в топливо присадки в концентрации 0,02-0,05%, нагар удалялся на 25-65' (рис. 4).

Часть нагара, которая не была удален в процессе испытаний, изменила свою природ; Нагар стал рыхлым и легко снимался притиранием поверхности без соскабливания и кипячения. Наибольший эффект наблюдался на распылителе форсунки, где при концентрации пру садки 0,02% в условиях испытаний нагар удалялся наполовину. Интересно отметить, что степень удаления нагара с форсунки и поршня достигала максимума при 0,05% присадки, а из камеры сгорания почти линейно зависела от е концентрации.

Несмотря на то, что медьсодер­жащие соединения за рубежом ус­пешно используют в качестве ан­тисажевых присадок к дизельно­му топливу, остается открытым во­прос о влиянии меди на топливо и о токсичности продуктов сгорания присадки, выбрасываемых с отра­ботавшими газами.

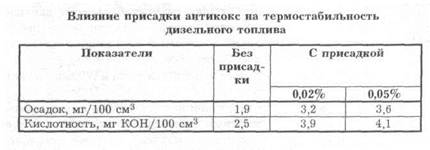

Известно, что соединения ме­ди являются сильными промото­рами окисления углеводородов. По­этому было проверено влияние присадки на термостабильность дизельного топлива методом ква­лификационной оценки Установле­но, что после нагрева в течение 16 ч образцов топлива при 100°С их цвет не изменился, а количест­во осадка и кислотность возросли незначительно (см. таблицу).

Следует, однако, заметить, что при оценке термостабильности данным методом топливо контактирует со специ­ально вводимой в него медной пластин­кой. Таким образом, введение дополните­льного количества меди в топливо может просто не быть замечено. Поэтому, веро­ятно, стабильность топлив с медьсодер­жащими присадками подлежит более подробному изучению. Кроме того, при­садки этого типа должны вводиться в топливо непосредственно на месте при­менения, а топлива с присадками не по­длежат длительному хранению. С другой стороны, в состав присадки может быть добавлено некоторое количество деактиватора металла, связывающего медь в неактивный комплекс

Что касается токсичности продуктов сгорания топлива с присадкой, то мож­но привести приблизительный расчет. При максимальной рекомендуемой концентрации присадки в топливе, равной 0,05%, содержание меди в топливе составит около 70 млн"1. Можно допустить, что при сгорании 1 кг дизельного топлива при а = 2 образуется 25-30 л отработавших газов; содержание меди в них составит около 2-3 мг/м3. В России нет норм на содержание меди в отработавших га­зах, но можно привести норму Агентства охра­ны окружающей среды США, составляющую 100 мг/м3 [3]. Обычно принимают, что отрабо­тавшие газы разбавляются воздухом в тысяче­кратном соотношении. Продукты сгорания ме­ди выбрасываются из двигателя в виде аэрозо­лей оксидов, сульфатов и карбонатов. Их ПДК

в воздухе рабочей зоны, принятая в России, со­ставляет 0,5 мг/м3. Среднее содержание меди в земной коре составляет около 0,005% мае. Та­ким образом, можно полагать, что при исполь­зовании медьсодержащей антинагарной присад­ки опасных для здоровья концентраций меди не возникнет.

Присадка антикокс может представлять практический интерес не только как препарат для удаления нагара с деталей двигателя, но и в качестве антисажевого агента в связи с планируемой установкой сажевых фильтров.

2.3Противоизносные свойства дизельных топлив.

Дизельные топлива являются смазочным ма­териалом для движущихся деталей топливной аппаратуры быстроходных дизелей, трущихся пар плунжерных топливных насосов, запорных игл, штифтов и др. На поверхностях трущихся пар при контакте с топливом образуется гра­ничный слой, обладающий специфическими свойствами. Этот очень тонкий граничный слой (толщина меньше 1 мкм) выполняет функцию смазочной пленки. Он предотвращает непосред­ственный контакт поверхностей трения, при этом уменьшаются сила трения и износ тру­щихся деталей.

Присутствующие в топливах молекулы гетероатомных соединений серы, кислорода или азота, имея постоянный дипольный момент, при­тягиваются поверхностью металла, строго ори­ентируются в слоях и создают смазочную плен­ку, которая уменьшает трение и износ.

Смазывающие свойства топлив значитель­но хуже, чем у масел, так как и вязкость, и содержание ПАВ в топливах меньше, чем их содержание в маслах. Противоизносные свой­ства топлив улучшаются с увеличением содер­жания ПАВ, вязкости и температуры выкипа­ния [1].

 Скачать реферат
