Расчет естественного освещения

Площадь световых проемов фонарей Ас.ф определяют по графикам на рисунках 9-12 в следующей последовательности:

а) в зависимости от разряда зрительной работы или назначения помещения и группы административных районов по ресурсам светового климата Российской Федерации по СНиП 23-05;

б) на ординате графика определяют точку, соответствующую нормированному значению КЕО, через найденную точк

у проводят горизонталь до пересечения с соответствующей кривой графика (рисунки 9-12), по абсциссе точки пересечения определяют значение Ас.ф/Ап;

в) разделив значение Ас.ф/Ап на 100 и умножив на площадь пола, находят площадь световых проемов фонарей в м2.

Предварительный расчет значений КЕО в помещениях следует производить с применением графиков на рисунках 9-12 в следующей последовательности:

а) по строительным чертежам находят суммарную площадь световых проемов фонарей Ас.ф, освещаемую площадь пола помещения Ап и определяют отношение Ас.ф/Ап;

б) с учетом типа фонаря выбирают соответствующий рисунок (8, 10, 11или 12);

в) на выбранном рисунке через точку с абсциссой Ас.ф/Ап проводят вертикальную линию до пересечения с соответствующим графиком; ордината точки пересечения будет равна расчетному среднему значению коэффициента естественной освещенности еср.

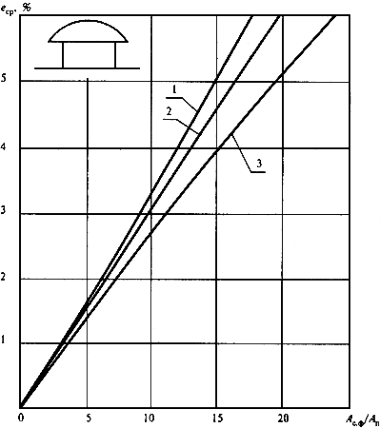

Рисунок 9 — График для определения среднего значения КЕО еср в помещениях с зенитными фонарями с глубиной проема до 0,7 м и размерами в плане, м:

1 - 2,9x5,9; 2 - 2,7x2,7; 2,9x2,9; 1,5x5,9; 3 - 1,5x1,7

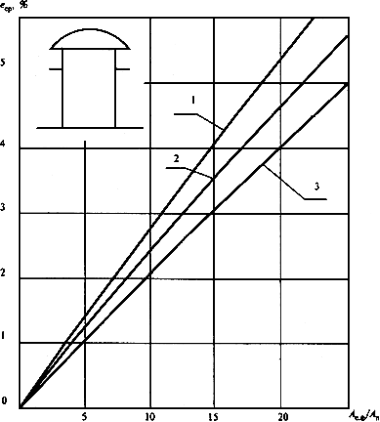

Рисунок 10 — График для определения среднего значения КЕО еср в общественных помещениях с шахтными фонарями с глубиной светопроводной шахты 3,50 м и размерами в плане, м:

1 - 2,9x5,9; 2 - 2,7x2,7; 2,9x2,9; 1,5x5,9; 3 - 1,5x1,7

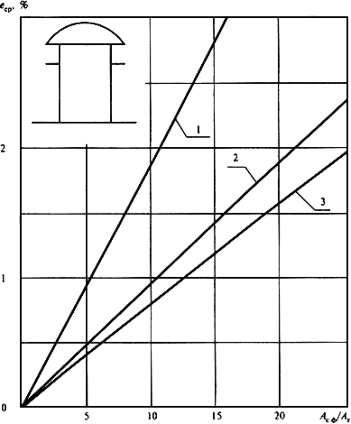

Рисунок 11— График для определения среднего значения КЕО еср в общественных помещениях с шахтными фонарями диффузного света с глубиной светопроводной шахты 3,50 м и размерами в плане, м:

1 - 2,9x5,9; 2 - 2,7х 2,7; 2,9x2,9; 1,5x5,9; 3 - 1,5x1,7

1 — трапециевидный фонарь; 2 — шед, имеющий наклонное остекление;

3 — прямоугольный фонарь; 4 — шед, имеющий вертикальное остекление

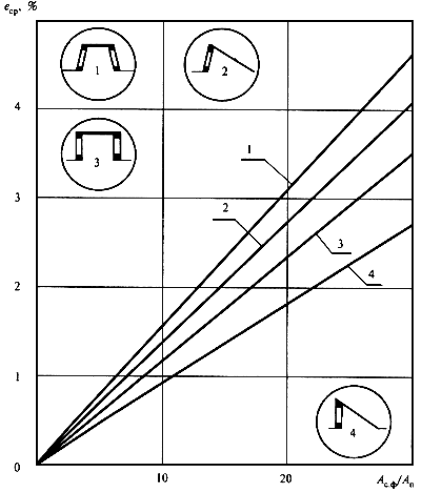

Рисунок 12 — График для определения среднего значения КЕО еcp в общественных помещениях с фонарями

Проверочный расчет КЕО при верхнем освещении

Расчет КЕО производят в следующей последовательности:

а) график I (рисунок 6) накладывают на поперечный разрез помещения таким образом, чтобы полюс (центр) 0 графика совмещался с расчетной точкой, а нижняя линия графика — со следом рабочей поверхности. Подсчитывают число радиально направленных лучей графика I, проходящих через поперечный разрез первого проема (n1)1, второго проема — (n1)2, третьего проема — (n1)3 и т. д.; при этом отмечают номера полуокружностей, которые проходят через середину первого, второго, третьего проемов и т. д.;

б) определяют углы , , и т. д. между нижней линией графика I и линией, соединяющей полюс (центр) графика I с серединой первого, второго, третьего проемов и т. д.;

в) график II (рисунок 7) накладывают на продольный разрез помещения; при этом график располагают так, чтобы его вертикальная ось и горизонталь, номер которой должен соответствовать номеру полуокружности на графике I, проходили через середину проема (точка C).

Подсчитывают число лучей по графику II, проходящих через продольный разрез первого проема (n2)1, второго проема — (п2)2, третьего проема — (n2)3 и т. д.;

г) вычисляют значение геометрического КЕО , в первой точке характерного разреза помещения по формуле

, (2)

где Р — число световых проемов;

q — коэффициент, учитывающий неравномерную яркость участка небосвода, видимого из первой точки соответственно под углами ,, и т. д.;

д) повторяют вычисления в соответствии с пунктами «а», «б», «в», «г» для всех точек характерного разреза помещения до N включительно (где N — число точек, в которых производят расчет КЕО);

е) определяют среднее значение геометрического КЕО ;

ж) по заданным параметрам помещения и световых проемов определяют значения r2, kф, ;

Проверочный расчет значений КЕО в точках характерного разреза помещения при верхнем освещении от зенитных и шахтных фонарей следует выполнять по формуле:

, (3)

где Aф.в — площадь входного верхнего отверстия фонаря;

Nф — число фонарей;

q() — коэффициент, учитывающий неравномерную яркость облачного неба МКО;

— угол между прямой, соединяющей расчетную точку с центром нижнего отверстия фонаря, и нормалью к этому отверстию;

— среднее значение геометрического КЕО;

Kс — коэффициент светопередачи фонаря, определяемый для фонарей с диффузным отражением стенок , а для фонарей с направленным отражением стенок —по значению индекса светового проема шахтного фонаря iф;

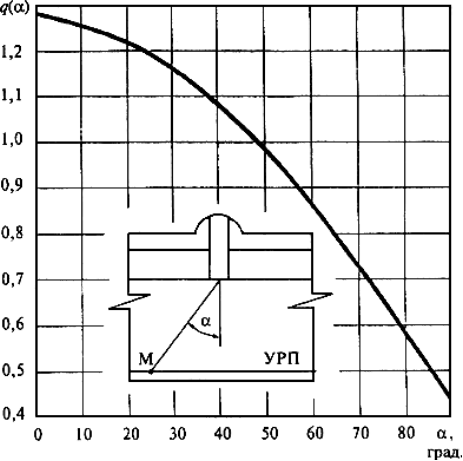

Рисунок 13 — График для определения коэффициента q() в зависимости от угла

Рисунок 14 — График для определения коэффициента светопередачи Kс фонарей с диффузным отражением стенок шахты

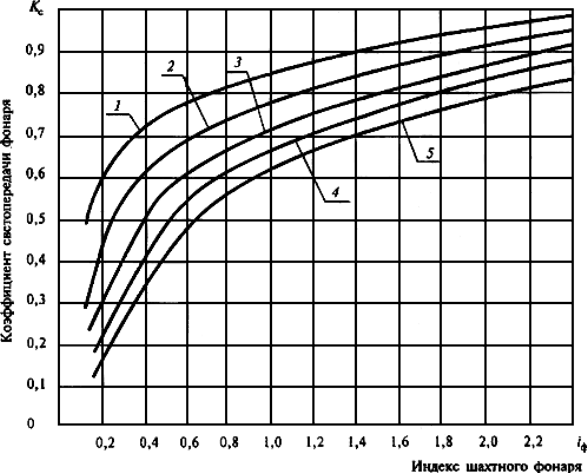

Рисунок 15 — График для определения коэффициента светопередачи Kc фонарей с направленным отражением стенок шахты при различных значениях коэффициента диффузного отражения стенок шахты
