Расчет естественного освещения
Оглавление
Введение 4
Глава 1. Виды естественного освещения 5
Глава 2. Принцип нормирования естественного освещения 6
Глава 3. Проектирование естественного освещения 9
Глава 4. Расчет естественного освещения
4.1. Выбор значений коэффициента естественного освещения 12
4.2. Предварительный расчет площади световых проемов и КЕО при боковом освеще
нии 13
4.3. Проверочный расчет КЕО при боковом освещении 16
4.4. Предварительный расчет площади световых проемов и КЕО при верхнем освещении 19
4.5. Проверочный расчет КЕО при верхнем освещении 23
Глава 5. Расчет естественного освещения рабочего кабинета 29
Таблицы 32
Заключение 39
Список использованной литературы 40
Введение
Помещения с постоянным пребыванием людей должны иметь естественное освещение.
Естественное освещение — освещение помещений прямым или отраженным светом, проникающим через световые проемы в наружных ограждающих конструкциях. Естественное освещение должно предусматриваться, как правило, в помещениях с постоянным пребыванием людей. Без естественного освещения допускается проектировать отдельные виды производственных помещений согласно Санитарным нормам проектирования промышленных предприятий.
Виды естественного освещения
Различают следующие виды естественного освещения помещений:
· боковое одностороннее — когда световые проемы расположены в одной из наружных стен помещения,

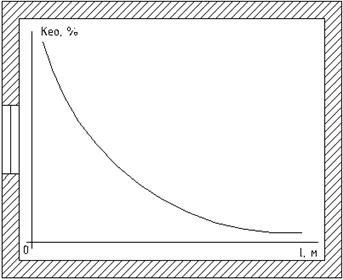

Рисунок 1 - Боковое одностороннее естественное освещение
· боковое — световые проемы в двух противоположных наружных стенах помещения,

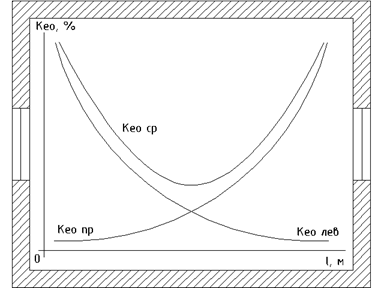

Рисунок 2 - Боковое естественное освещение
· верхнее — когда фонари и световые проемы в покрытии, а также световые проемы в стенах перепада высот здания,
· комбинированное — световые проемы, предусмотренные для бокового (верхнее и боковое) и верхнего освещения.
Принцип нормирования естественного освещения
Естественное освещение используется для общего освещения производственных и подсобных помещений. Оно создается лучистой энергией солнца и на организм человека действует наиболее благоприятно. Используя этот вид освещения, следует учитывать метеорологические условия и их изменения в течение суток и периодов года в данной местности. Это необходимо для того, чтобы знать, какое количество естественного света будет попадать в помещение через устраиваемые световые проемы здания: окна — при боковом освещении, световые фонари верхних перекрытий здания — при верхнем освещении. При комбинированном естественном освещении к верхнему освещению добавляется боковое.
Помещения с постоянным пребыванием людей должны иметь естественное освещение. Установленные расчетом размеры световых проемов допускается изменять на +5, -10%.
Неравномерность естественного освещения помещений производственных и общественных зданий с верхним или верхним и естественным боковым освещением и основных помещений для детей и подростков при боковом освещении не должна превышать 3:1.
Солнцезащитные устройства в общественных и жилых зданиях следует предусматривать в соответствии с главами СНиП по проектированию этих зданий, а также с главами по строительной теплотехнике.
Качество освещения естественным светом характеризуется коэффициентом естественной освещенности кео, который представляет собой отношение освещенности на горизонтальной поверхности внутри помещения к одновременной горизонтальной освещенности снаружи,
,
где Ев — горизонтальная освещенность внутри помещения в лк;
Ен — горизонтальная освещенность снаружи в лк.
При боковом освещении нормируется минимальное значение коэффициента естественной освещенности — кео мин, а при верхнем и комбинированном освещении — среднее его значение — кео ср. Способ расчета коэффициента естественной освещенности приведен в Санитарных нормах проектирования промышленных предприятий.
С целью создания наиболее благоприятных условий труда установлены нормы естественной освещенности. В тех случаях когда естественная освещенность недостаточна, рабочие поверхности должны дополнительно освещаться искусственным светом. Смешанное освещение допускается при условии дополнительного освещения только рабочих поверхностей при общем естественном освещении.
Строительными нормами и правилами (СНиП 23-05-95) коэффициенты естественной освещенности производственных помещений установлены в зависимости от характера работы по степени точности.
Для поддержания необходимой освещенности помещений нормами предусматривается обязательная очистка окон и световых фонарей от 3 раз в год до 4 раз в месяц. Кроме того, следует систематически очищать стены, оборудование и окрашивать их в светлые цвета.
Нормы естественного освещения промышленных зданий, сведенные к нормированию К.Е.О., представлены в СНиП 23-05-95. Для облегчения нормирования освещенности рабочих мест все зрительные работы по степени точности делятся на восемь разрядов.
СНиП 23-05-95 устанавливают требуемую величину К.Е.О. в зависимости от точности работ, вида освещения и географического расположения производства. Территория России делится на пять световых поясов, для которых значения К.Е.О. определяются по формуле:
где N – номер группы административно-территориального района по обеспеченности естественным светом;
- значение коэффициента естественной освещенности, выбираемое по СНиП 23-05-95 в зависимости от характеристики зрительных работ в данном помещении и системы естественного освещения.
- коэффициент светового климата, который находится по таблицам СНиП в зависимости от вида световых проемов, их ориентации по сторонам горизонта и номера группы административного района.
Для определения соответствия естественной освещенности в производственном помещении требуемым нормам освещенность измеряют при верхнем и комбинированном освещении—в различных точках помещения с последующим усреднением; при боковом— на наименее освещенных рабочих местах. Одновременно измеряют наружную освещенность и определенный расчетным путем К.Е.О. сравнивают с нормативным.
Проектирование естественного освещения
1.Проектирование естественного освещения зданий должно базироваться на изучении трудовых процессов, выполняемых в помещениях, а также на светоклиматических особенностях места строительства зданий. При этом должны быть определены следующие параметры:
характеристика и разряд зрительных работ;
